비보전기사 필답형(최신) 실기_1그룹 : 문제/정답
1. 다음 게이지의 명칭과 측정값을 쓰시오.
① 명칭 : 외측 마이크로미터
② 측정값 : 27.89mm(27+0.5+0.39=27.89mm)
2. 다음 작업은 무엇을 하는 것인가?
정답 : 게이지 블럭에 의한 외측 마이크로미터 0점 조정

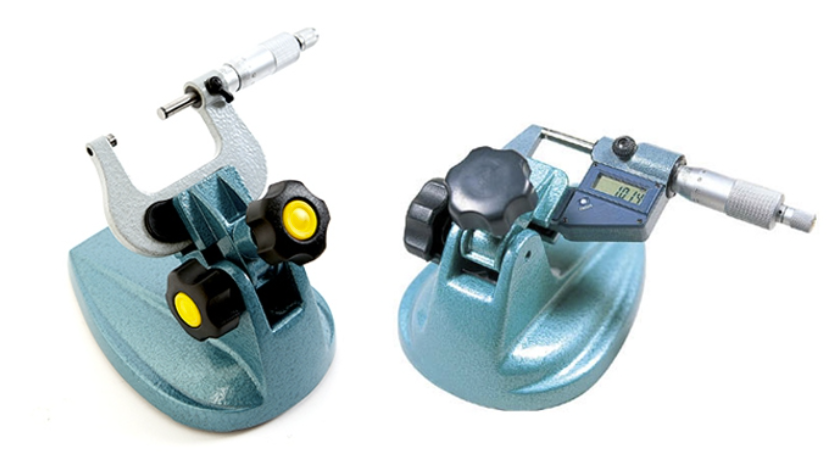

정답 : 마이크로미터 스탠드에 의한 마이크로미터 0점 조정
아래 동영상 같이 나오면
정답 : 마이크로미터 스탠드와 게이지 블럭에 의한 외측 마이크로미터 0점 조정 (1분40초~3분사이 감상)
https://www.youtube.com/watch?v=a-rhUDnZG7Q
3. 다음 측정기의 명칭과 측정값을 쓰시오.
① 명칭 : 내측 마이크로미터
② 측정값 : 25.91mm
외측은 + 하고
내측은 현재 보이는 숫자에서 -로 접근하는게 유리함.
4. 다음 버니어캘리퍼스의 종류와 측정값 및 미세이송기구가 부착된 것 3가지를 쓰시오.
① 종류 : M1형
② 측정값 : 57.55mm
③ 미세이송기구가 부착된 것 : M2형, CB형, CM형
5. 다음 공기구의 명칭과 용도, 형상 및 구조상 표준형인 것 ③가지를 쓰시오.
① 명칭 : 하이트 게이지
② 용도 : 금긋기, 높이 측정
③ 형상 및 구조가 표준형인 것 : HT형, HM형, HB형
참고 동영상

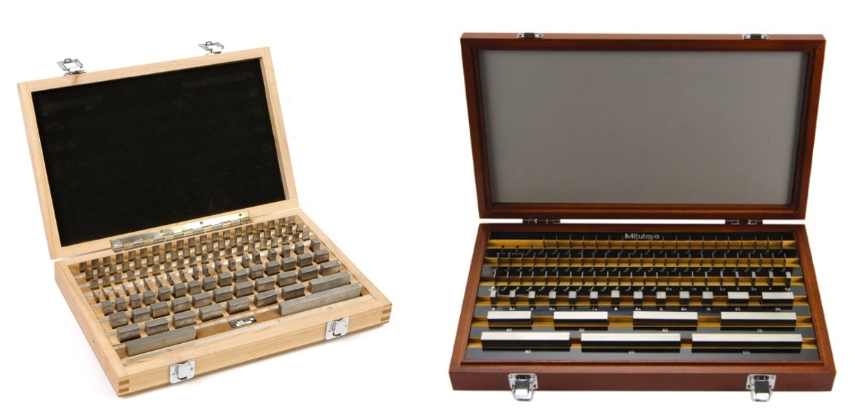

6. 다음 측정기의 명칭과 등급 4가지를 쓰시오.
① 명칭 : 게이지 블록
② 등급 : 00급(AA급), 0급(A급), 1급(B급), 2급(C급)
※misumi 사이트에서의 등급 : 정밀도가 높은 순으로 K, 0, 1, 2 등 4등급으로 설정되어 있음.
7. 다음 측정기의 명칭과 용도를 쓰시오.
8. 다음 측정기의 명칭과 용도를 쓰시오.
① 명칭 : 다이얼 캘리퍼 게이지
② 용도 : 내경 홈의 지름 측정
9. 다음 측정기의 명칭을 쓰시오.
정답 : 틈새 게이지(필러게이지/두께게이지)
10. 다음 공기구의 명칭을 쓰시오.
정답 : 테이퍼 링 게이지
11. 다음 공기구의 명칭을 쓰시오.
정답 : 피치 게이지
12. 다음기기기의 명칭과 용도를 쓰시오.
① 명칭 : 베어링 체커
② 용도 : 베어링 내 그리스 양의 적정 여부 검사
13. 다음 공기구의 명칭과 용도 및 지시값을 쓰시오.
① 명칭 : 토크 렌치
② 용도 : 볼트, 너트를 일정한 힘으로 체결
③ 지시값 : 400kgf.cm
14. 다음 공기구의 명칭을 쓰시오.
정답 : 훅 스패너
15. 다음 공기구의 명칭과 호칭법 및 사용상 장점 ③가지를 쓰시오.
① 명칭 : 더블 오프셋 스패너
② 호칭법 : 사용 볼트나 너트의 대변길이
③ 장점
- 볼트나 너트 모서리를 마모시키지 않는다.
- 좁은 공간에서 작업이 용이하다.
16. 다음 기계요소에 대한 명칭과 가, 나, 다, 라, 마의 명칭을 쓰시오.
① 명칭 : 소켓 렌치 세트
② 가 : 슬라이딩 T 핸들
나 : 스피드 핸들
다: 래칫 핸들
라 : 유니버설 조인트
마 : 팁 소켓

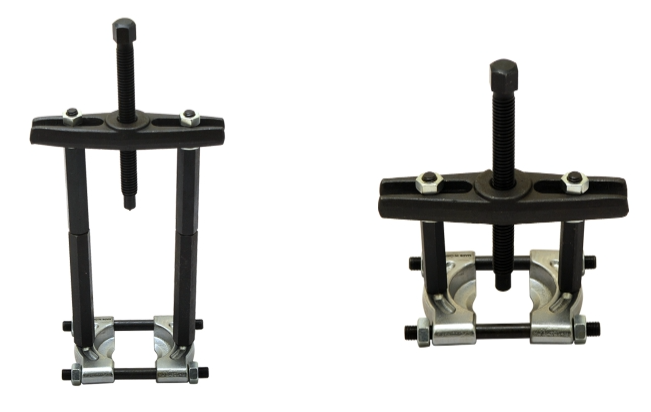

17. 다음 공기구의 정확한 명칭을 쓰시오.
정답 : 베어링 풀러
https://youtu.be/E3I3JBu483o?si=W5pzxE16vozDt_km
18. 다음 공기구의 정확한 명칭을 쓰시오.
19. 다음 공기구의 명칭과 가, 나의 확관 명칭을 쓰시오.
20. 다음 공기구의 정확한 명칭을 쓰시오.
21. 다음 공기구의 정확한 명칭을 쓰시오.
정답 : 강관 벤더
23. 다음 지시하는 기계요소 가, 나의 정확한 명칭 및 ㄱ, ㄴ, ㄷ의 번호를 쓰시오.
① 명칭
가 : 탭 핸들
나 : 탭
② 탭번호
ㄱ : 2번 탭
ㄴ : 3번 탭
ㄷ : 1번 탭
탭번호 식별하는 방법 : 탭상단 모따기 길이를 보고 판단
#1 : 가장 긴것
#2 : 중간 것
#3 : 제일 짧은 것
용도
황삭 #1: 정밀하고 어려운 구멍을 처음 뚫을 때 사용, 나사의 흔적을 만들어줌
중삭 #2: 드릴 구멍에 나사를 만드는데 가장 일반적으로 사용, 좀더 깊은 구멍까지 탭작업을 함
정삭 #3: 막힌 구멍을 밑까지 탭핑하여 가장 밑까지 나사산을 만들고자 할 때 사용, 완전한 나사산을 만들어줌
https://youtu.be/OiYcXxxo8GU?si=60qpScNMYLsiBqv_
24. 다음 지시하는 기계요소 가, 나의 정확한 명칭과 용도 및 규격을 쓰시오.
① 명칭
가 : 다이스
나 : 다이스 핸들
② 용도 : 수나사 가공
③ 규격 : 호칭지름M14, 피치2
※온라인 상 자료에는(호칭지름M10, 피치1.5) 이미지 였음.
https://youtu.be/PgCHIUhpq3Y?si=FgCzSdZLUn1UgCrB
25. 다음 지시하는 가, 나의 명칭을 쓰시오.
26. 다음 지시하는 가, 나의 명칭을 쓰시오.
가. U패킹
나. V패킹
V패킹은
유/공압호스의 카풀러나 원터치 피팅같이 체결했을 때 측면으로 압력이 누설되는것을 막아주는 실이다.
27. 다음 요소의 명칭을 쓰시오.
정답 : 더스트실(와이퍼 실)
28. 다음 부품의 명칭과 호칭압력, 호칭지름을 쓰시오.
① 명칭 : 개스킷
② 호칭압력 : 10kgf/cm2
③ 호칭지름 : 32A
설비보전기사 필답형(최신) 실기_1그룹 : 문제
1. 다음 게이지의 명칭과 측정값을 쓰시오.
① 명칭 :
② 측정값 :
2. 다음 작업은 무엇을 하는 것인가?
정답 :
아래와 같이 나오면
정답 :
3. 다음 측정기의 명칭과 측정값을 쓰시오.
① 명칭 :
② 측정값 :
4. 다음 버니어캘리퍼스의 종류와 측정값 및 미세이송기구가 부착된 것 3가지를 쓰시오.
① 종류 :
② 측정값 :
③ 미세이송기구가 부착된 것 :
5. 다음 공기구의 명칭과 용도, 형상 및 구조상 표준형인 것 ③가지를 쓰시오.
① 명칭 :
② 용도 :
③ 형상 및 구조가 표준형인 것 :
6. 다음 측정기의 명칭과 등급 4가지를 쓰시오.
① 명칭 :
② 등급 :
7. 다음 측정기의 명칭과 용도를 쓰시오.
① 명칭 :
② 용도 :
8. 다음 측정기의 명칭과 용도를 쓰시오.
① 명칭 :
② 용도 :
9. 다음 측정기의 명칭을 쓰시오.
정답 :
10. 다음 공기구의 명칭을 쓰시오.
정답 :
11. 다음 공기구의 명칭을 쓰시오.
정답 :
12. 다음기기기의 명칭과 용도를 쓰시오.
① 명칭 :
② 용도 :
13. 다음 공기구의 명칭과 용도 및 지시값을 쓰시오.
① 명칭 :
② 용도 :
③ 지시값 :
14. 다음 공기구의 명칭을 쓰시오.
정답 :
15. 다음 공기구의 명칭과 호칭법 및 사용상 장점 ③가지를 쓰시오.
① 명칭 :
② 호칭법 :
③ 장점
-
-
16. 다음 기계요소에 대한 명칭과 가, 나, 다, 라, 마의 명칭을 쓰시오.
① 명칭 :
② 가 :
나 :
다:
라 :
마 :
17. 다음 공기구의 정확한 명칭을 쓰시오.
정답 :
18. 다음 공기구의 정확한 명칭을 쓰시오.
정답 :
19. 다음 공기구의 명칭과 가, 나의 확관 명칭을 쓰시오.
① 명칭 :
② 확관 명칭
가 :
나 :
20. 다음 공기구의 정확한 명칭을 쓰시오.
정답 :
21. 다음 공기구의 정확한 명칭을 쓰시오.
정답 :
22. 다음 기기의 정확한 명칭과 가, 나, 다의 명칭을 각각 쓰시오.
① 명칭 :
가 :
나 :
다 :
23. 다음 지시하는 기계요소 가, 나의 정확한 명칭 및 ㄱ, ㄴ, ㄷ의 번호를 쓰시오.
① 명칭
가 :
나 :
② 탭번호
ㄱ :
ㄴ :
ㄷ :
24. 다음 지시하는 기계요소 가, 나의 정확한 명칭과 용도 및 규격을 쓰시오.
① 명칭
가 :
나 :
② 용도 :
③ 규격 :
25. 다음 지시하는 가, 나의 명칭을 쓰시오.
가.
나.
26. 다음 지시하는 가, 나의 명칭을 쓰시오.
가.
나.
V패킹은
유/공압호스의 카풀러나 원터치 피팅같이 체결했을 때 측면으로 압력이 누설되는것을 막아주는 실이다.
27. 다음 요소의 명칭을 쓰시오.
정답 :
28. 다음 부품의 명칭과 호칭압력, 호칭지름을 쓰시오.
① 명칭 :
② 호칭압력 :
③ 호칭지름 :
