설비보전기사 필답형(최신) 실기_4그룹 : 문제/정답
1. 다음 부품의 명칭을 쓰시오.
정답 : 스퍼기어
2. 다음 부품 A, B의 명칭을 쓰시오.
A : 피니언
B : 래크
* 래크 rack
직선 소재의 한 면에 같은 간격으로 이빨을 새긴 기어(gear)의 일종. 피니언(pinion)과 맞물려서 회전 운동을 직선 운동으로 바꾸는 데 쓰인다.
* 피니언 pinion
맞물리는 한 쌍의 크고 작은 톱니바퀴 가운데 작은 톱니바퀴.
3. 다음 기기의 명칭과 운동 변환 방식을 쓰시오.
① 명칭 : 래크와 피니언
② 변환방식 : 회전운동을 직선운동으로 변환
4. 다음 요소의 명칭을 쓰시오.
정답 : 내접기어
5. 다음에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 : 헬리컬 기어
② 특성
- 이가 부드럽게 맞물린다.
- 원활하게 회전하므로 소음이 적다.
- 큰 힘을 전달할 수 있다.
6. 다음 기계요소의 명칭을 쓰시오.
정답 : 유성기어
7. 다음 부품의 명칭과 특성 2가지를 쓰시오.
① 명칭 : 스파이럴 베벨 기어
② 특성
- 잇줄이 나선 모양이다.
- 운동이 부드럽다.
8. 다음은 무엇을 하는 작업이며 행하는 이유 3가지는?
① 작업명 : 백래시 측정 작업
② 이유
- 각 부품간 간섭 제거
- 진동, 충격 방지
- 가공상 오차 등으로 인한 변형 방지
9. 다음은 무슨 작업인가?
정답 : 치합 측정 작업
10. 다음 부품의 크기 중 5가지를 쓰시오.
정답 : M, A, B, C, D, E
11. 다음 기계요소의 명칭을 쓰시오.
정답 : V벨트풀리
12. 다음 V벨트 호칭에서 A와 B가 나타내는 것은?
A : 호칭번호
B : 벨트길이
※ 벨트 호칭 부르는 방법
예시 : A-50
A는 벨트 타입을 말하고 숫자 50은 벨트 번호를 말합니다.
벨트 번호는 inch로 표기 됩니다. (1inch = 25.4mm)
예시 : 75(inch) => 벨트 길이(75 × 25.4 = 1905mm)
13. 다음 요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 : 타이밍 벨트
② 특성
- 동기 전동이 가능하다.
- 미끄럼이 없다.
- 정확한 속도비로 회전수를 전달한다.
14. 다음 요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 : 체인
② 특성
- 정확한 속도비로 전동한다.
- 큰 동력을 전달한다.
- 두 축이 평행할 때 사용한다.
15. 다음 요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 : 사일런트 체인
② 특성
- 소음과 진동이 없다.
- 제작이 어렵고 비싸다.
- 고속 및 정숙한 운전이 가능하다.
16. 다음 부품의 명칭을 쓰시오.
정답 : 스프링 클립
17. 다음에서 지시하는 부품의 명칭을 쓰시오.
가. 롤러 체인
나. 스프로킷
18. 다음에서 배관기호 가: STS, 나 : SPP, 다 : KS C 8401의 정확한 명칭을 쓰시오.
가 : 스테인리스 강관
나 : 배관용 탄소 강관
다 : 강제 전선관
19. 다음 부품 가, 나, 다, 라의 명칭을 쓰시오.
가. 유니온 조인트
나. 줄임 엘보(이경 엘보)
다. 줄임 티(이경 티)
라. 줄임 소켓(이경 소켓, 레듀샤)
20. 다음 요소의 명칭과 정확한 세부 명칭을 쓰시오.
명칭 : 유니온 조인트
가. 유니온너트
나. 유니온 플랜지
다. 패킹
라. 유니온 나사
21. 다음 요소의 명칭을 쓰시오.
정답 : 브래킷 달림 롤러관 지지구
22. 다음 기계요소의 명칭을 쓰시오.
정답 : 고정관 매달기
23. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.
① 명칭 : 게이트 밸브
② 운동 형태 : 직선 미끄럼 운동
③ 단점
- 밸브 개폐에 시간이 소요된다.
- 마멸이 쉽다.
- 수명이 짧다.
24. 다음에서 보여주는 기계요소의 명칭을 쓰시오.
정답 : 글로브 밸브
25. 다음에서 보여주는 기계요소의 명칭을 쓰시오.
정답 : 앵글 밸브
26. 다음에서 보여주는 기계요소 가, 나의 명칭을 쓰시오.
가 : 다이어프램 밸브
나 : 스윙 체크 밸브
27. 다음 요소의 명칭과 장점 3가지를 쓰시오.
① 명칭 : 다이어프램 밸브
. 장점
- 내화학 약품성이 좋다.
- 유체 흐름 저항이 적다.
- 부식의 염려가 없다.
28. 다음 부품의 명칭을 쓰시오.
정답 : 버터플라이 밸브
29. 다음 기계요소의 형식과 명칭을 쓰시오.
정답 : 스윙식 체크밸브
30. 다음 기계요소의 명칭과 이음 형식을 쓰시오.
① 명칭 : 볼 밸브
② 이음형식 : 나사 이음
31. 다음에서 지시하는 설비 가의 명칭과 부품 나, 다의 명칭을 쓰시오.
가 : 공기 압축기
나 : 흡입 필터
다 : 피스톤
32. 다음 부품의 명칭과 용도를 쓰시오.
① 명칭 : 흡입 필터
② 용도 : 나뭇잎 등의 흡입방지
33. 다음 가, 나, 다의 부품 명칭을 쓰시오.
가. 피스톤 로드
나. 커넥팅 로드
다. Counter Balance Weight

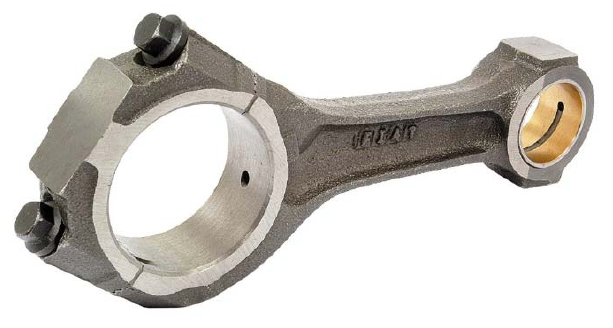

34. 다음 부픔의 명칭을 쓰시오.
정답 : 커넥팅 로드
35. 다음에서 지시하는 부품의 역할을 쓰시오.
정답 : 밸런스 웨이트
36. 다음에서 지시하는 부품 가, 나의 명칭을 쓰시오.
가. 압축링
나. 오일링

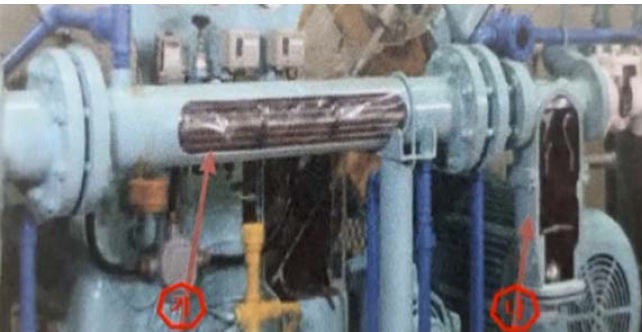

37. 다음에서 지시하는 부품 가, 나의 명칭을 쓰시오.
가. 애프터 쿨러
나. 응축수 세퍼레이터
38. 다음에서 지시하는 기기의 명칭을 각각 쓰시오.
가. 리프트 체크밸브
나. 글로브 밸브
다. 공기 저장 탱크
라. 안전 밸브

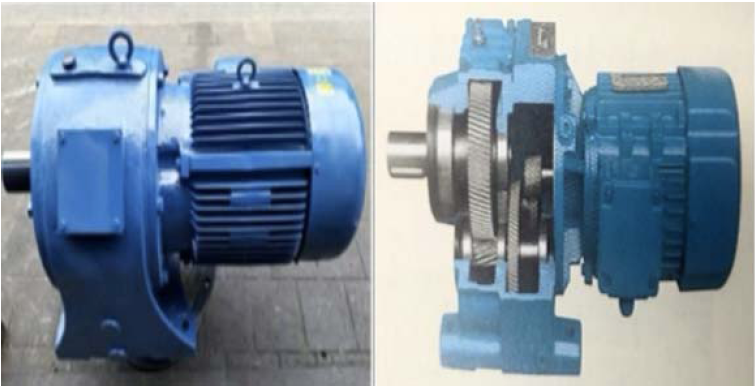

39. 다음 기계장치의 명칭을 쓰시오.
정답 : 감속기(헬리컬기어 감속기)

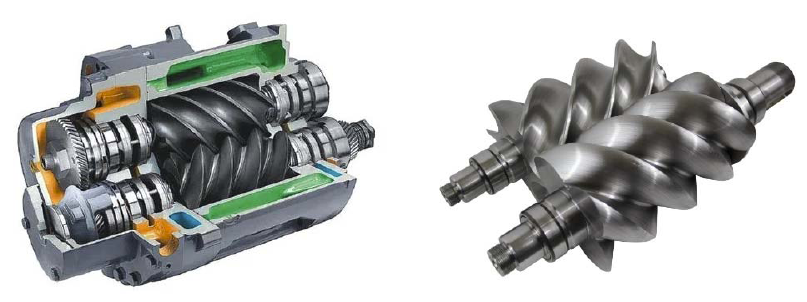

40. 다음 기계장치의 명칭을 쓰시오.
정답 : 스크루 압축기

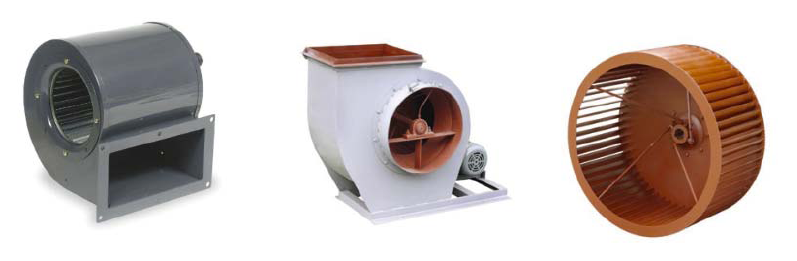

41. 다음 기계장치의 명칭을 쓰시오.
정답 : 송풍기

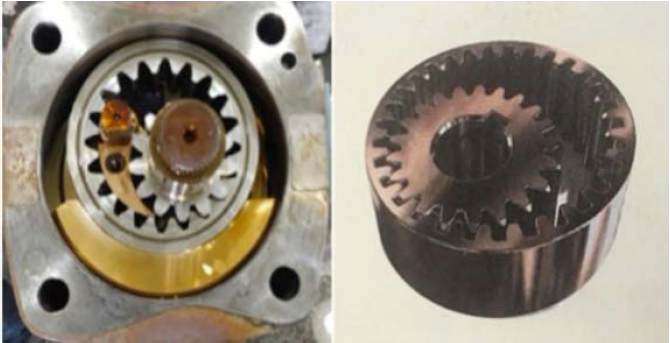

42. 다음 부품의 명칭과 특성 3가지를 쓰시오.
① 명칭 : 기어 모터
② 특성
- 구조가 간단하다.
- 가격이 비교적 싸다.
- 저압에 많이 이용되고 있다.
43. 다음 기계장치 가, 나의 명칭을 쓰시오.
가. 웜 감속기
나. 개스킷
44. 다음 기계요소 가, 나의 명칭을 쓰시오.
가. 웜
나. 웜 휠

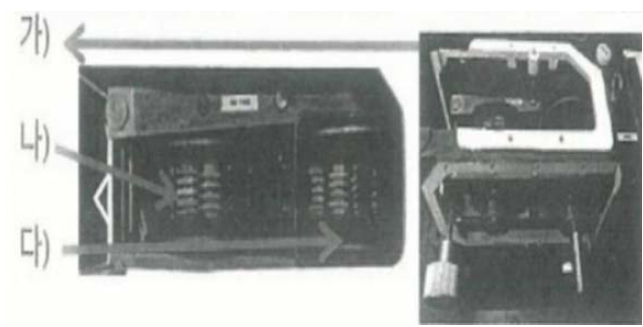

45. 다음 가, 나, 다의 명칭을 쓰시오.
가. 체인식 무단 변속기
나. 사일런트 체인
다. 베벨기어
46. 다음 기계장치의 명칭을 쓰시오.
정답 : 사이클로이드 감속기
47. 다음 기계장치의 명칭을 쓰시오.
가. 축 평행형 웜기어 감속기....(2단 웜기어 감속기)
나. 축 직각형 웜기어 감속기....(수직형 웜기어 감속기)
비보전기사 필답형(최신) 실기_4그룹 : 문제
1. 다음 부품의 명칭을 쓰시오.
정답 :
2. 다음 부품 A, B의 명칭을 쓰시오.
A :
B :
3. 다음 기기의 명칭과 운동 변환 방식을 쓰시오.
① 명칭 :
② 변환 방식 :
4. 다음 요소의 명칭을 쓰시오.
정답 :
5. 다음에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
-
-
-
6. 다음 기계요소의 명칭을 쓰시오.
정답 :
7. 다음 부품의 명칭과 특성 2가지를 쓰시오.
① 명칭 :
② 특성
-
-
8. 다음은 무엇을 하는 작업이며 행하는 이유 3가지는?
① 작업명 :
② 이유
-
-
-
9. 다음은 무슨 작업인가?
정답 :
10. 다음 부품의 크기 중 5가지를 쓰시오.
정답 :
11. 다음 기계요소의 명칭을 쓰시오.
정답 :
12. 다음 V벨트 호칭에서 A와 B가 나타내는 것은?
A :
B :
13. 다음 요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
-
-
-
14. 다음 요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
-
-
-
15. 다음 요소의 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
-
-
-
16. 다음 부품의 명칭을 쓰시오.
정답 :
17. 다음에서 지시하는 부품의 명칭을 쓰시오.
가.
나.
18. 다음에서 배관기호 가: STS, 나 : SPP, 다 : KS C 8401의 정확한 명칭을 쓰시오.
가 :
나 :
다 :
19. 다음 부품 가, 나, 다, 라의 명칭을 쓰시오.
가.
나.
다.
라.
20. 다음 요소의 명칭과 정확한 세부 명칭을 쓰시오.
명칭 :
가.
나.
다.
라.
21. 다음 요소의 명칭을 쓰시오.
정답 :
22. 다음 기계요소의 명칭을 쓰시오.
정답 :
23. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.
① 명칭 :
② 운동 형태 :
③ 단점
-
-
-
24. 다음에서 보여주는 기계요소의 명칭을 쓰시오.
정답 :
25. 다음에서 보여주는 기계요소의 명칭을 쓰시오.
정답 :
26. 다음에서 보여주는 기계요소 가, 나의 명칭을 쓰시오.
가 :
나 :
27. 다음 요소의 명칭과 장점 3가지를 쓰시오.
① 명칭 :
. 장점
-
-
-
28. 다음 부품의 명칭을 쓰시오.
정답 :
29. 다음 기계요소의 형식과 명칭을 쓰시오.
정답 :
30. 다음 기계요소의 명칭과 이음 형식을 쓰시오.
① 명칭 :
② 이음형식 :
31. 다음에서 지시하는 설비 가의 명칭과 부품 나, 다의 명칭을 쓰시오.
가 :
나 :
다 :
32. 다음 부품의 명칭과 용도를 쓰시오.
① 명칭 :
② 용도 :
33. 다음 가, 나, 다의 부품 명칭을 쓰시오.
가.
나.
다.
34. 다음 부픔의 명칭을 쓰시오.
정답 :
35. 다음에서 지시하는 부품의 역할을 쓰시오.
정답 :
36. 다음에서 지시하는 부품 가, 나의 명칭을 쓰시오.
가.
나.
37. 다음에서 지시하는 부품 가, 나의 명칭을 쓰시오.
가.
나.
38. 다음에서 지시하는 기기의 명칭을 각각 쓰시오.
가.
나.
다.
라.
39. 다음 기계장치의 명칭을 쓰시오.
정답 :
40. 다음 기계장치의 명칭을 쓰시오.
정답 :
41. 다음 기계장치의 명칭을 쓰시오.
정답 :
42. 다음 부품의 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
-
-
-
43. 다음 기계장치 가, 나의 명칭을 쓰시오.
가.
나.
44. 다음 기계요소 가, 나의 명칭을 쓰시오.
가.
나.
45. 다음 가, 나, 다의 명칭을 쓰시오.
가.
나.
다.
46. 다음 기계장치의 명칭을 쓰시오.
정답 :
47. 다음 기계장치의 명칭을 쓰시오.
가.
나. 축 직각형 웜기어 감속기....(수직형 웜기어 감속기)
