설비보전기사 필답형(최신) 실기

설비보전기사 필답형(최신) 실기_2그룹 : 문제/정답

1. 다음 지시하는 가, 나, 다, 라의 나사 명칭을 각각 쓰시오.

가. 사각나사

나. 사다리꼴 나사

다. 톱니나사

라. 둥근 나사(라운딩 나사)

2. 다음 기계요소의 명칭과 특성 3가지만 쓰시오.

① 명칭 : 볼 스크루

② 특성

- 나사 효율이 좋다.

- 마모가 거의 없다.

- 너트가 커진다.

3. 다음 요소 가, 나의 인장강도는 얼마인가?

가. 400 N/mm2

나. 1000 N/mm2

4T(4.8T)짜리 볼트의 경우 #인장강도가 이며,

#고장력 볼트인 10.9T의 경우 인장강도가 1000 N/mm2 입니다.

※M39 이하의 볼트의 강도를 나타내는 구분으로, 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9, 12.9, 14.9 등이 있다. 예컨대, 4.6의 4는 인장 강도의 최소치가 40kg/mm2, 6은 인장 강도의 60%인 점이 항복점이라는 뜻이다. 즉, 40×0.6=24kg/mm2가 항복점이라는 것을 나타낸다.

[네이버 지식백과] 볼트의 강도 구분 [tensile strength rank of bolt, - 强度區分] (기계공학용어사전, 1995. 3. 1., 기계공학사전편찬위원회)

10.9 이 숫자는

1) 소수점 앞자리 숫자와 2) 소수점 뒤에 있는 숫자로 나누어 볼 수 있습니다.

1) 소수점 앞에 있는 숫자 - 최소인장강도

소수점 앞에 있는 숫자는 위의 표에서 보는 최소 인장강도의 1/100으로 표시한 숫자입니다.

다시 말하면 앞에 숫자에 100을 곱하면 볼트의 최소 인장강도가 된다는 뜻입니다.

(단위 : N/mm2)

2) 소수점 뒷자리 숫자는 나사의 탄성한계를 퍼센트(%)로 나타낸 것입니다.

나사를 조였을 때 나사가 늘어났다가 원래의 길이로 다시 돌아올 수 있는 탄성한계가

인장강도의 몇%인가를 나타내는 것입니다.

예를 들면,

볼트 4.8의 경우 400(N/mm2)의 80%의 320(N/mm2)가 탄성한계라는 것입니다.

일반적으로 볼트를 사용함에 있어 강도를 거의 고려하지 않고 사용하는 사람들이 많습니다.

하지만, 우리가 흔히 #일반볼트라고 부르는 4T(4.8T)짜리 볼트의 경우 #인장강도가 400 N/mm2 이며, #고장력 볼트인 10.9T의 경우 인장강도가 1000 N/mm2 입니다.

ISO 898-1
강도구분	호칭인장강도 (N/mm2 )	최소인장강도( N/mm2)	경도 (HB)
3.6	300	330	90 - 238
4.6	400	400	114 - 238
4.8	400	420	124 - 238
5.6	500	500	147 - 238
5.8	500	520	152 - 238
6.8	600	600	181 - 238
8.8 (d<16)	800	800	238 - 304
8.8 (d>16)	800	830	242 - 318
9.8	900	900	276 - 342
10.9	1000	1040	304 - 361
12.9	1200	1220	365 - 414

4. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : U 볼트

② 용도 : 배관 고정

https://youtu.be/0R474sD4YN8?si=cs39qN-aGBjZIrJI

5. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭

가. T홈 너트

나. T 볼트

② 용도 : 공작기계 테이블 위 부품 고정

6. 다음 기계요소의 정확한 명칭과 역할을 쓰시오.

① 명칭 : 스테이 볼트

② 역할 : 두 부품의 일정간격 유지

7. 다음 기계요소의 정확한 명칭과 역할을 쓰시오.

① 명칭 : 스테이 볼트

② 용도

가. 거리(폭) 조절이 가능한 곳에 사용

나. 거리(폭) 조절이 불가능한 곳에 사용

8. 다음 기계요소의 명칭을 쓰시오.

정답 : 충격 볼트

9. 다음 기계요소의 명칭을 쓰시오.

정답 : 리머볼트

10. 다음 기계요소의 명칭을 쓰시오.

정답 : 테이퍼볼트

11. 다음 기계요소의 명칭과 이것을 체결하는 공구를 쓰시오.

① 명칭 : 육각 구멍붙이 볼트

② 체결공구 : L 렌치

12. 다음 기계요소의 명칭을 쓰시오.

정답 : 아이 볼트

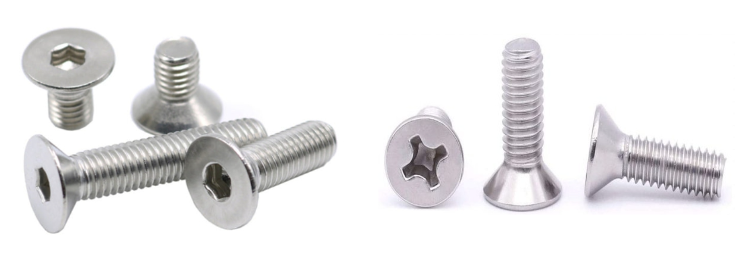

13. 다음 가, 나의 명칭과 체결용공구의 명칭을 적으시오.

① 명칭 : 접시머리 볼트

② 체결공구

가 : L렌치

나 : 십자 드라이버

14. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.삭제

① 명칭 : 캡 너트

② 용도 : 기름 누설 방지

15. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : U너트

② 용도 : 나사 풀림 방지

16. 다음 로크 너트의 올바른 사용법은?

정답 : 가

17. 다음 기계요소의 정확한 명칭을 쓰시오.

① 명칭

가. 분할 핀

나. 홈붙이 육각 너트

② 용도 : 너트 풀림 방지

18. 다음 가, 나, 다를 1종, 2종, 3종, 4종으로 분류하시오.

가 : 1종(한쪽 모따기)

나 : 2종(양쪽 모따기)

다 : 3종(양쪽 모따기, H가 작다)

라. 4종

19. 다음 기계요소의 명칭과 가, 나의 형식을 쓰시오.

① 명칭 : 기초볼트

② 형식

가 : JA형

나 : L형

20. 다음 기계요소의 명칭을 쓰시오.

정답 : 로크너트

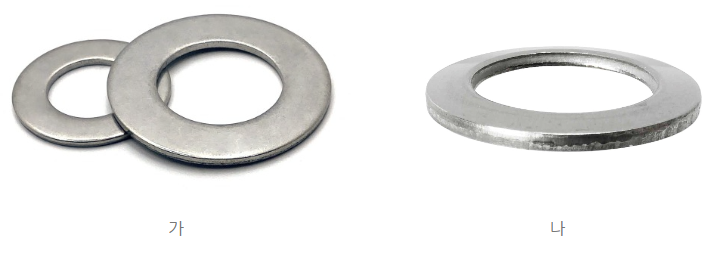

21. 다음 가, 나의 부품 요소 명칭을 쓰시오.

가 : 평와셔

나 : 접시 와셔

22. 다음 가, 나의 부품 요소 명칭을 쓰시오.

가. 사각 테이퍼 와셔

나. 사각 평와셔

23. 다음 기계요소의 정확한 명칭을 쓰시오.

정답 : 로크와셔

24. 다음 가 ~ 다의 요소 명칭과 풀림 방지 효과가 가장 큰 것의 기호는 무엇인가?

① 명칭

가 : 스프링 와셔

나 : 평와셔

다 : 로크와셔

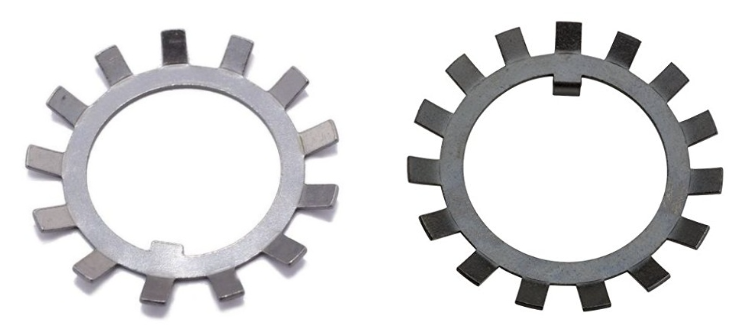

25. 다음 가, 나의 부품 요소 명칭을 쓰시오.

가 : 한쪽 혀붙이 와셔

나 : 양쪽 혀붙이 와셔

26. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 샤클

② 용도 : 와이어 로프의 줄걸이 보조기구로 사용

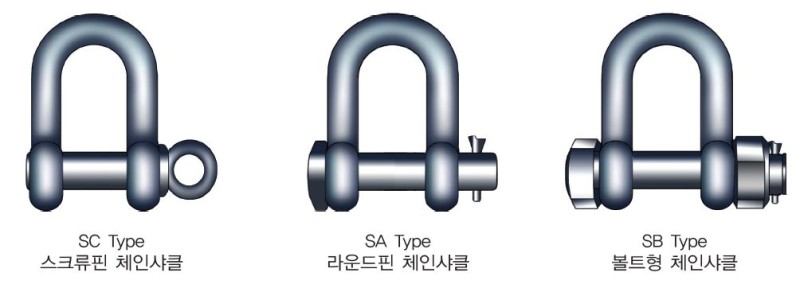

샤클이란?

샤클은 와이어로프, 체인 등과 연결하여 들거나 고정시키는데 사용하며 샤클의 종류에는 굽은 샤클(Bow shackle)과 곧은 샤클(Straight shackle)이 있다.

Anchor Shackle (굽은 샤클)

Chain Shackle (곧은 샤클)

27. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 와이어 클립

② 용도 : 와이어 로프를 결합할 때 사용

28. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 스크루 익스트랙터

② 용도 : 부러진 볼트 분해용

29. 다음 장치의 좌우 나사 감김 방향이 다른 이유를 쓰시오.

정답 : 풀림방지

30. 다음과 같은 스패너 작업을 할 때 주의사항 3가지를 쓰시오.

① 파이프를 끼워 사용하지 않는다.

② 잡아 당기는 위치에서 작업한다.

③ 해머로 볼트를 두드리지 않는다.

31. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 평행 핀

② 용도 : 부품의 위치 결정

32. 다음 동영상에서 잘못된 조립 방법과 그 대책을 쓰시오.

① 볼트의 체결 순서가 잘못

정답 : 볼트를 체결할 때는 대각선 방향으로 해야 한다.

② 체결 공구 선정이 잘못

정답 : 오프셋 렌치나 소켓 렌치등을 사용해야 한다.

33. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 분할 핀

② 용도 : 볼트, 너트의 풀림 방지

34. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 스프링 핀

② 용도 : 두 부품의 위치 결정용

35. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭: 성크 키(묻힘 키)

② 용도 : 축에 기어, 풀리 등을 고정하여 회전운동 전달

36. 다음 결합용 기계요소의 가와 축계 기계요소 나부품의 명칭을 쓰시오.

가. 스플라인

나. 유니버설 조인트
