설비보전기사 필답형(최신) 실기

설비보전기사 필답형(최신) 실기_5그룹 : 문제/정답

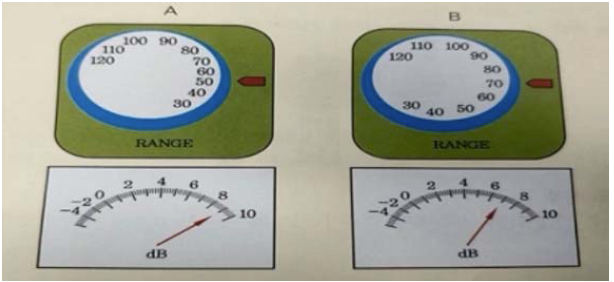

1. 게이지 측정값을 판독하여 적으시오.

○ 72dB

2. 소음 측정시 사람의 귀와 가장 가까운 보정 회로는?

○ A 보정회로

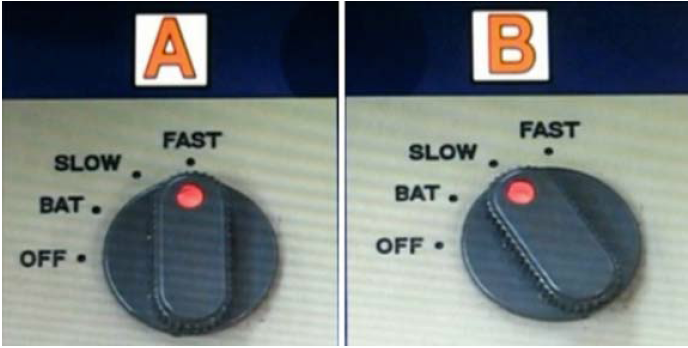

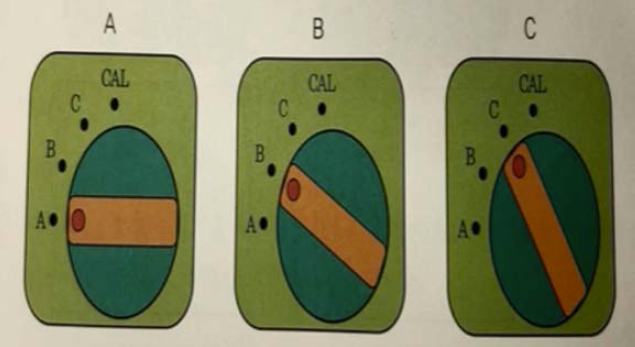

3. 소음 측정시 소음 변동량이 작을 때 사용되는 검파기의 위치는?

○ B(SLOW)

4. 소음 측정시 소음 변동량이 클 때 사용되는 검파기의 위치는?

○ A(FAST)

5. 다음 동영상과 같은 암소음의 영향에 대한 보정값은 얼마인가?

○ 0

6. 다음 부품의 명칭과 용도 2가지를 쓰시오.

1. 명칭 : 방풍망

2. 용도

○ 소음 측정 시 바람의영향 감소

○ 습기 등 이물질로부터 소음 측정기 보호

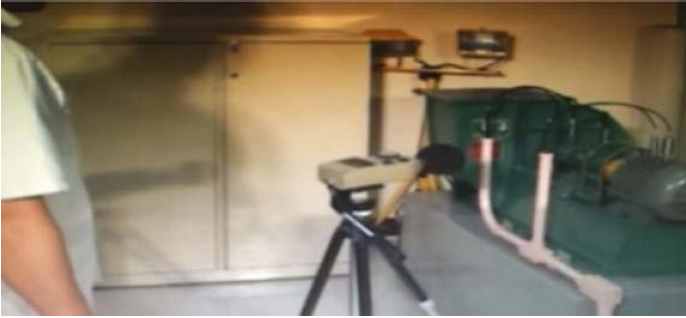

7. 소음 측정시 소음계와 관측자 사이의 거리는 몇m 이상이 적합한가?

○ 0.5m 이상

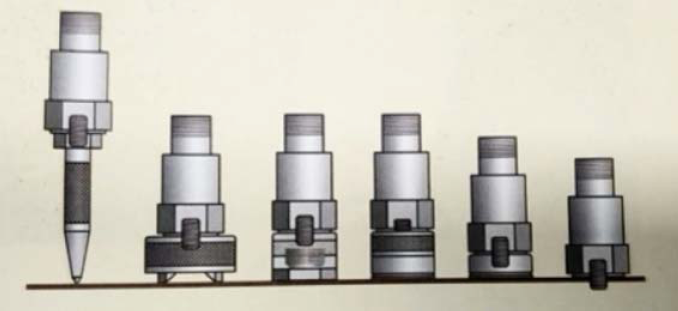

8. 가속도 센서의 설치 방법중 가장 반복성이 뛰어나고 주파수 응답 특성이 우수한 방법은?

○ 나사 고정 방법

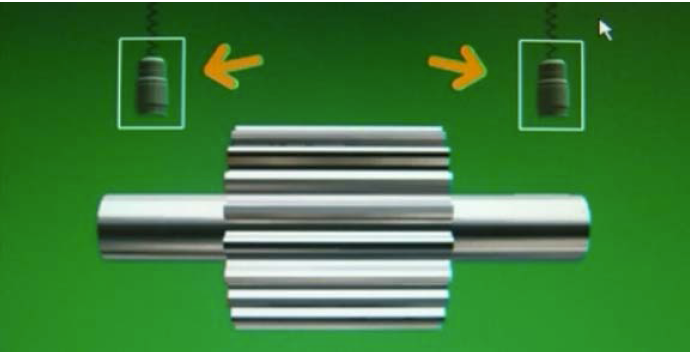

9. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

○ 두 측정 위치의 상대 위상을 측정하기 위해

10. 다음과 같이 두 진동 센서에서 높은 진동량과 동일한 위상을 보일 때 대표적인 결함 형태는 무엇인가?

○ 언밸런스

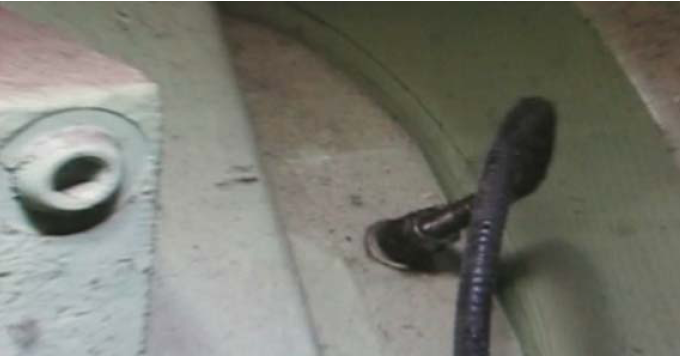

11. 터보 컴프레서에 주로 고속 회전체의 축 진동을 측정하기 위해 설치되는 센서의 명칭을 쓰시오.

○ 변위 센서

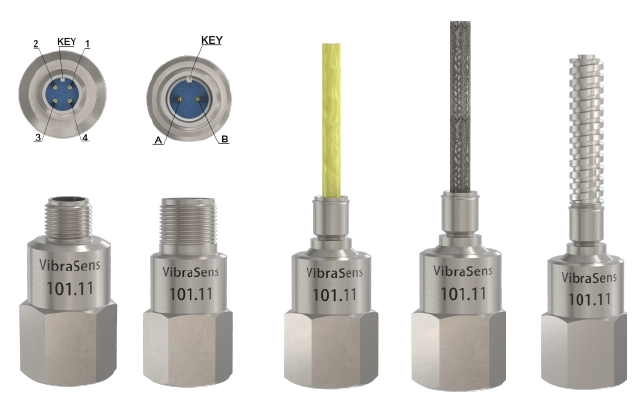

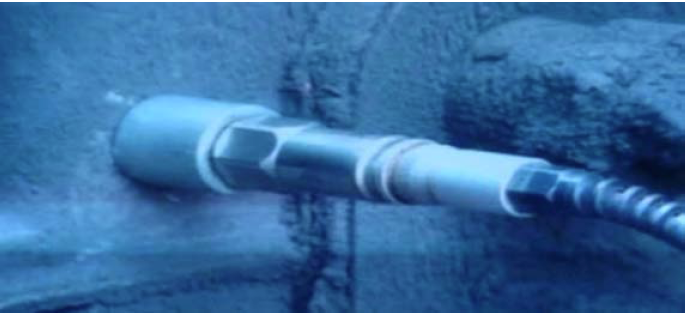

12. 다음에서 보여주는 센서는?

○ 가속도 센서

13. 다음에서 보여주는 센서 중 구름 베어링의 진동을 측정할 때 사용되는 센서는?

○ A

14. 센서를 부착할 때 부착 방법 3가지를 쓰시오.

○ 수평, 수직, 축방향

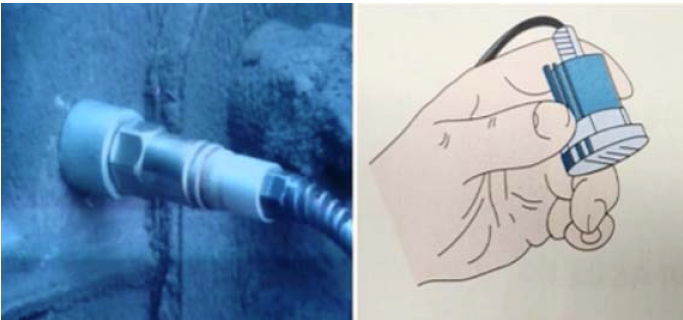

15. 다음 동영상과 같이 센서를 부착할 때 이 부착 방법의 장점 3가지를 쓰시오.

1. 여러 측정점을 쉽고 빠르게 이동하며 측정할 수 있다.

2. 습기에 큰 영향을 받지 않는다.

3. 측정 대상물에 손상을 주지 않는다.

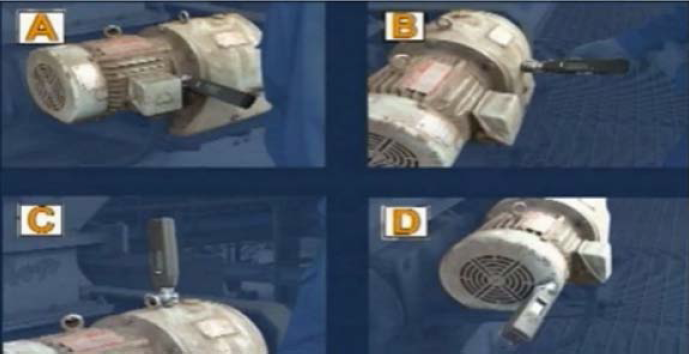

16. 진동 측정 시 측정 부위로 선정이 잘못된 것은?

○ D, B

17. 다음 동영상과 같이 회전체의 회전속도를 측정하는 계측기의 명칭을 쓰시오.

○ 스트로보스코프

18. 다음 동영상에서 게이지 측정값을 판독하여 적으시오.

○ 718rpm

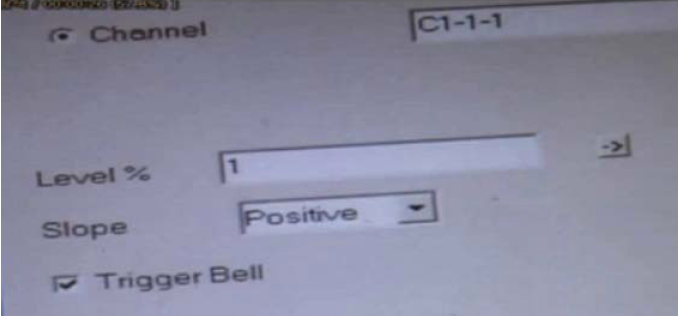

19. 다음 동영상에서 제시하는 것은 무엇을 하는 것인가?

○ 트리거 레벨 조절

20. 시간 영역 데이터를 주파수 영역 데이터로 변환시키는것을 무엇이라 하는가?

○ 푸리에 변환

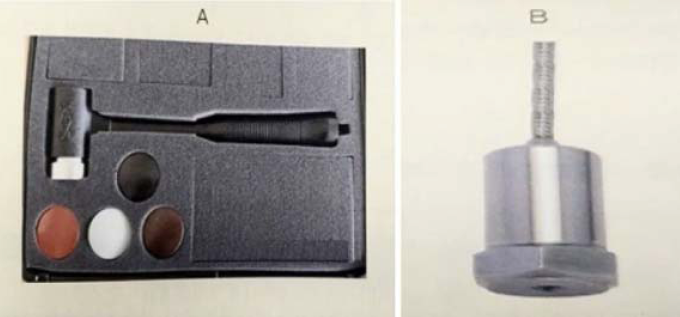

21. 다음 동영상에서 지시하는 A, B의 명칭을 쓰시오.

A : 충격 망치

B : 가속도 센서

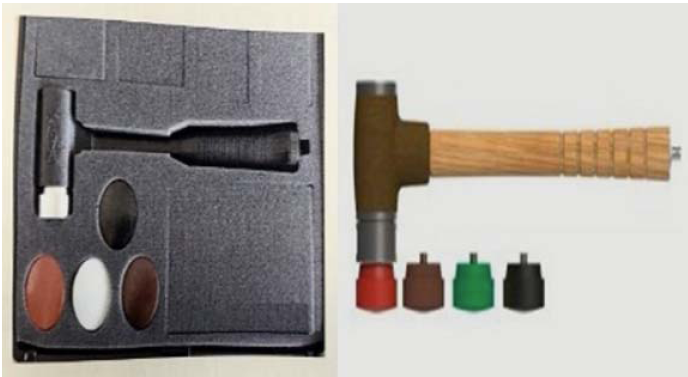

22. 다음과 같이 tip을 교체하는 이유를 기술하시오.

○ 충격신호의 주파수 범위를 조절(선택)하기 위해

23. 다음 동영상은 무엇을 찾는 것인가?

○ 노드점을 피하기 위함

24. 다음 스펙트럼에서 2개의 화면은 무엇을 위한 것인가?

○ 대상물에 가해지는 충격 신호화 응답 신호와의 연관성을 확인하기 위해

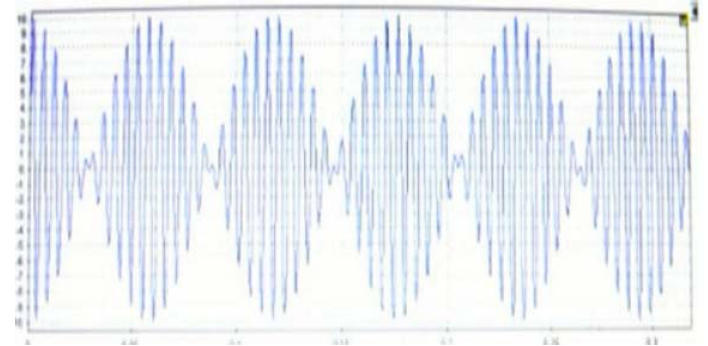

25. 다음 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동 특성을 무엇이라 하는가?

○ 맥놀이

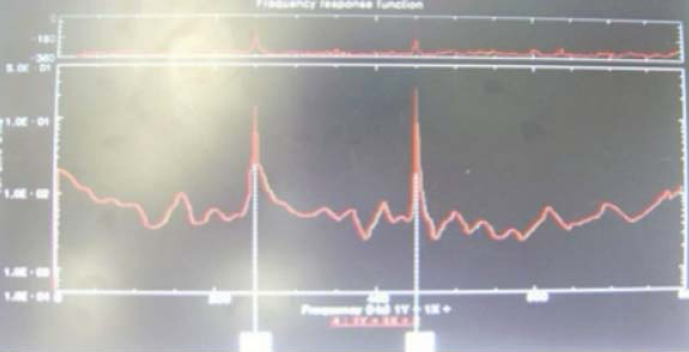

26. 고유 진동수 측정시 그래프에서 표시되고 있는 A, B가 나타내는 의미를 구체적으로 기술하시오.

A : 1차 고유 진동수

B : 2차 고유 진동수

27. 다음과 같은 결합의 명칭은?

○ 축 오정렬

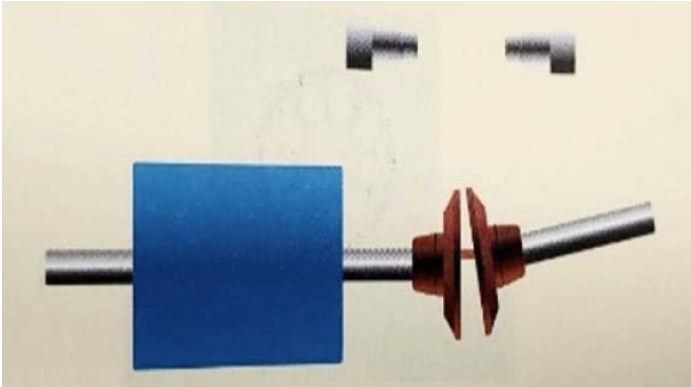

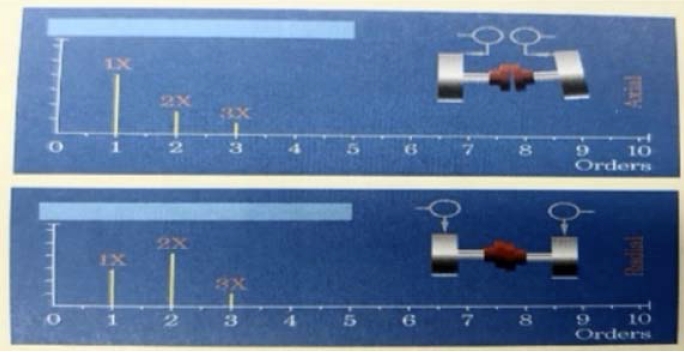

28. 다음과 같은 축 오정렬 결함의 종류는?

○ 편각 축 오정렬

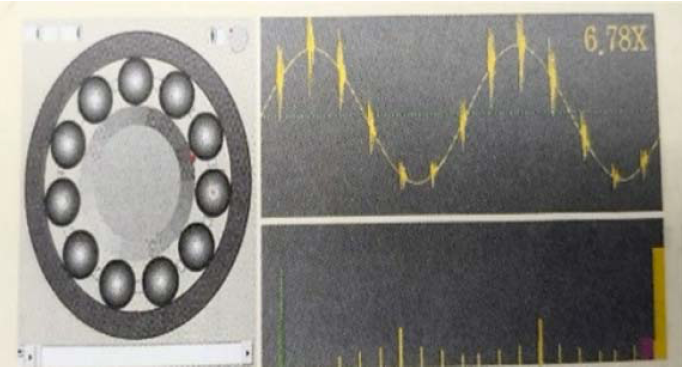

29. 다음과 같은 결함의 명칭은?

○ 베어링 내륜 결함
