설비보전기사 필답형(최신) 실기

설비보전기사 필답형(최신) 실기_7그룹 : 문제/정답

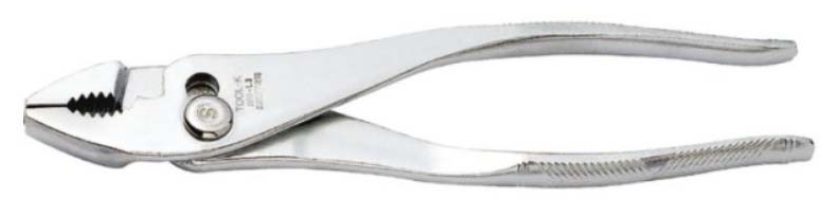

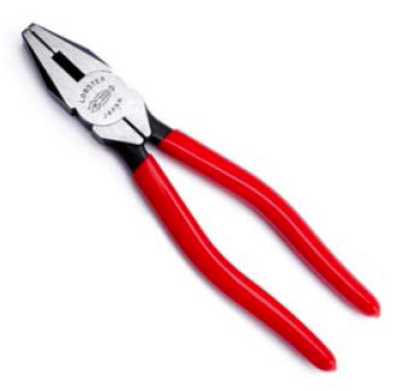

1. 다음 공구의 명칭을 쓰시오.

정답 : 콤비네이션 플라이어

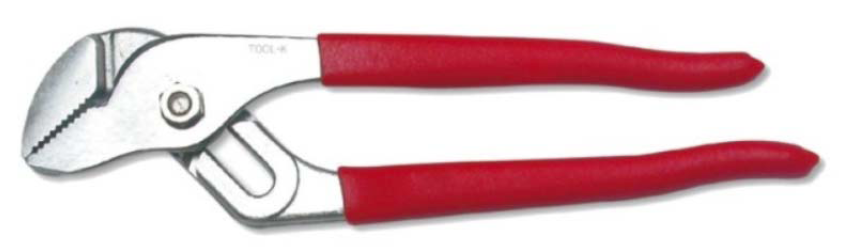

2. 다음 공구의 명칭을 쓰시오.

정답 : 워터펌프 플라이어(첼라)

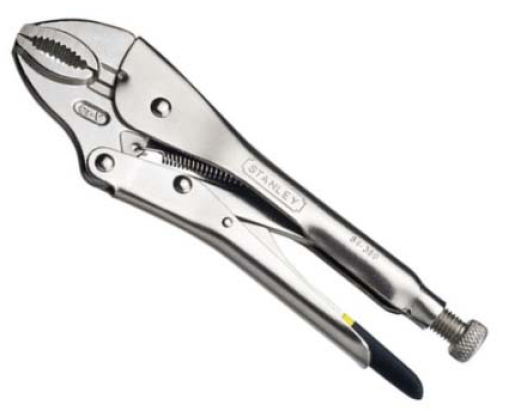

3. 다음 공구의 명칭을 쓰시오.

정답 : 바이스 그립 플라이어(락킹 플라이어)

바이스 플라이어

[ vise pliers ]

요약 고정 기능이 추가되어 있는 플라이어.

바이스 그립, 바이스 그립 플라이어라고도 한다. 바이스처럼 대상물을 고정할 수 있는 구조로 된 플라이어이다. 작은 물체의 가공 작업을 하는 경우 물체를 고정시킬 목적으로 사용되는데, 필요한 경우에는 클램프(clamp) 용도로도 사용할 수 있다.

자루 끝 부분에 있는 나사를 돌림으로써 개구부의 개구 정도를 조정할 수 있으며, 개구부를 좁게 해 두면 대상물을 상당히 강력한 압력으로 집을 수가 있다. 또, 머리 부분이 망가진 볼트를 죌 때에도 아주 유용하게 사용할 수 있다.

[네이버 지식백과] 바이스 플라이어 [vise pliers] (두산백과 두피디아, 두산백과)

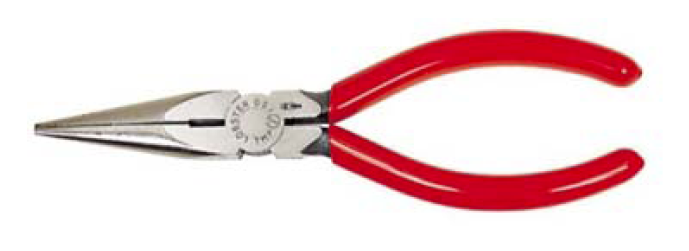

4. 다음 공구의 명칭을 쓰시오.

정답 : 롱노즈 플라이어

롱 노즈 플라이어

[ long nose plier ]

끝이 뾰족하고 긴 플라이어로서, 물체를 물게 되는 부분이 길어 가는 구리선이나 철사를 끊거나 좁은 장소에서 세공(細工)할 때 사용한다.

물리는 부분이 길기 때문에 굳은 철사를 물고 비틀면 선단 부분이 변형되거나 파손되므로 피하도록 한다.

호칭 치수는 전체 길이로 표시되며, 125mm, 150mm, 175mm의 3종류가 있다.

5. 다음 공구의 명칭을 쓰시오.

정답 : 펜치(cutting pliers)

펜치[ cutting pliers ]

절단용 공구로서 주로 동선류 및 철선의 절단과 물건을 물리는 데 쓰이고, 절단용 날부분에 노치를 붙여서 전선의 절단, 전선의 절연 피복을 벗기는 데 편리하도록 한 전공용의 것도 있다. 펜치의 물림끝을 뾰족하게 만들어 라디오 및 통신기기의 조립에 편리하도록 한 라디오 펜치도 있다.

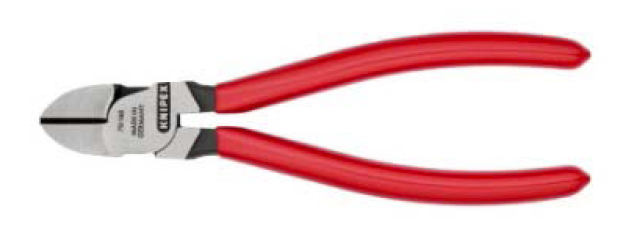

6. 다음 공구의 명칭을 쓰시오.

정답 : 니퍼

니퍼

nipper

명사 전선이나 철사를 절단하는 데 쓰는 공구.

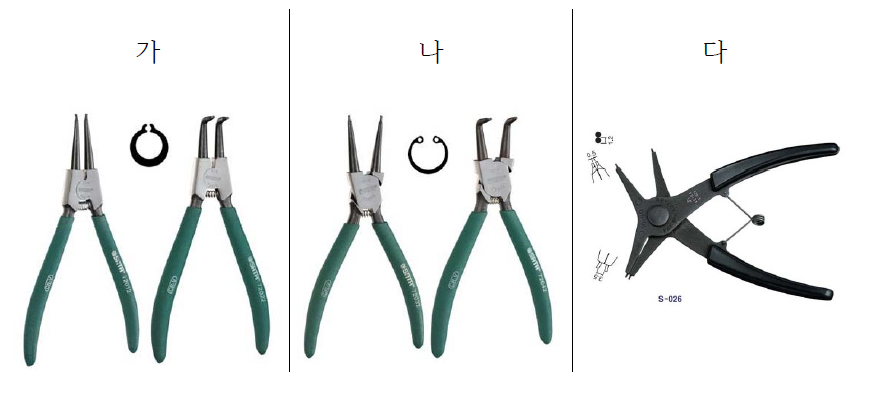

7. 다음 공구의 명칭을 쓰시오.

정답 : 스냅링 플라이어

스냅링 : snap ring

축의 홈에 맞게 삽입할 수 있는, 소형 스프링으로 된 강철 고리. 축용(벌림형)과 구멍용(오므림용)이 있다.

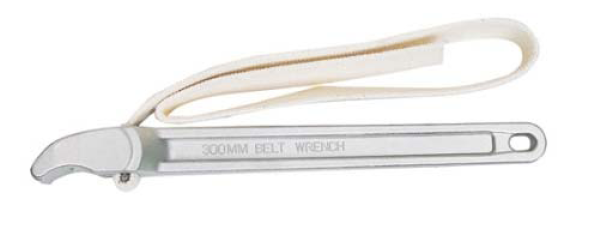

8. 다음 공구의 명칭을 쓰시오.

정답 : 벨트 렌치

9. 다음 공구의 명칭을 쓰시오.

정답 : 체인 렌치

체인렌치chain wrench, チェ-ンレンチ

관, 육각, 사각, 또는 불균형의 것을 회전시켜 사용하는 체인을 감아 핸들을 회전시키면, 지레 형태로 체인이 죄어지는 전초와 집초를 행하는 기계.

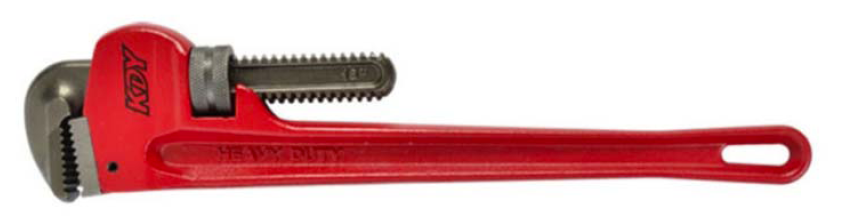

10. 다음 공구의 명칭을 쓰시오.

정답 : 파이프 렌치

파이프 렌치

pipe wrench

공업 관(管)을 설치할 때 관의 나사를 돌리는 공구. 보통 지름 100mm 이하의 철관을 이을 때 쓴다.

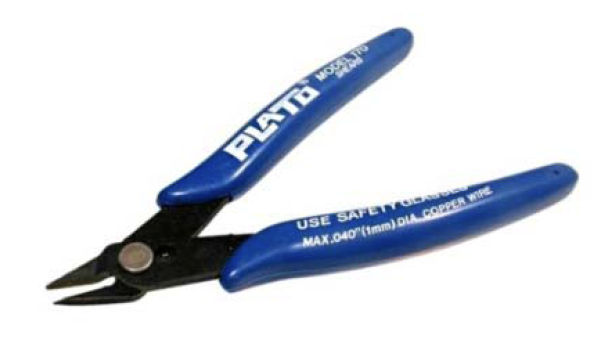

11. 다음 공구의 명칭을 쓰시오.

정답 : 컷팅 니퍼(정밀 니퍼)

니퍼 : nipper

명사 전선이나 철사를 절단하는 데 쓰는 공구.

12. 다음 공구의 명칭을 쓰시오.

정답 : 드라이버

드라이버

[ Driver ]

나사못이나 작은 나사를 돌리기 위해 사용하는 공구. 스크루 드라이버(screw driver)를 줄여서 부르는 말로 나사돌리개라고도 한다. 강철이 주재료이며, 손잡이는 플라스틱이나 고무로 되어 있다. 나사를 돌리기 위한 끝부분이 일직선으로 되어 있는 것을 일(一)자형 드라이버라고 하며, 끝부분이 십(十)로 되어 있어 십자 머리 나사를 돌리는 데 사용하는 것을 십자형 드라이버라고 한다.

[네이버 지식백과] 드라이버 [Driver] (Basic 중학생을 위한 기술·가정 용어사전, 2007. 8. 10., 기술사랑연구회)

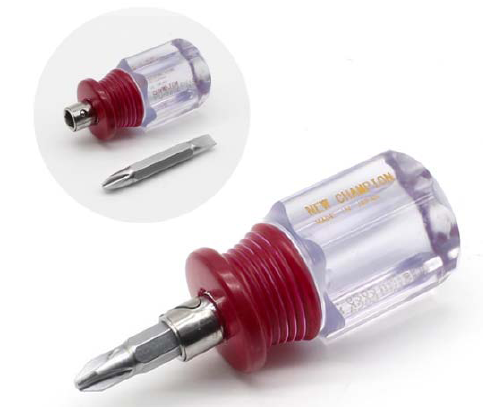

13. 다음 공구의 명칭을 쓰시오.

정답 : 주먹 드라이버

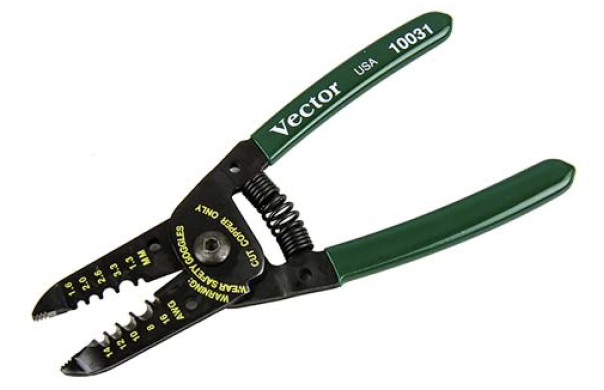

14. 다음 공구의 명칭을 쓰시오.

정답 : 와이어 스트리퍼

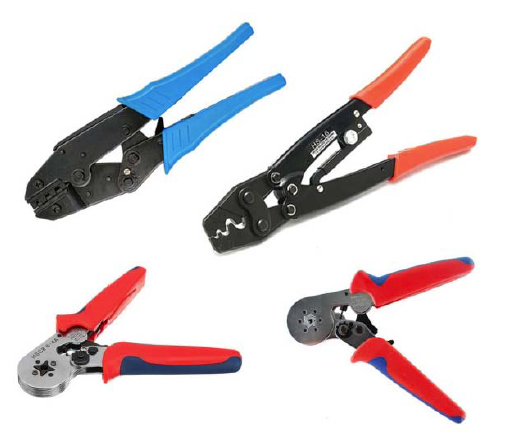

15. 다음 공구의 명칭을 쓰시오.

정답 : 터미널 압착기

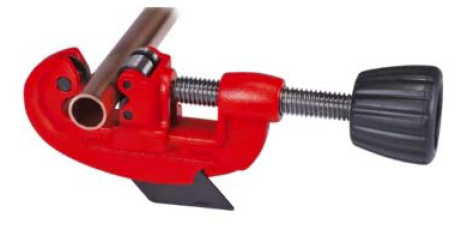

16. 다음 공구의 명칭을 쓰시오.

정답 : 파이프 커터

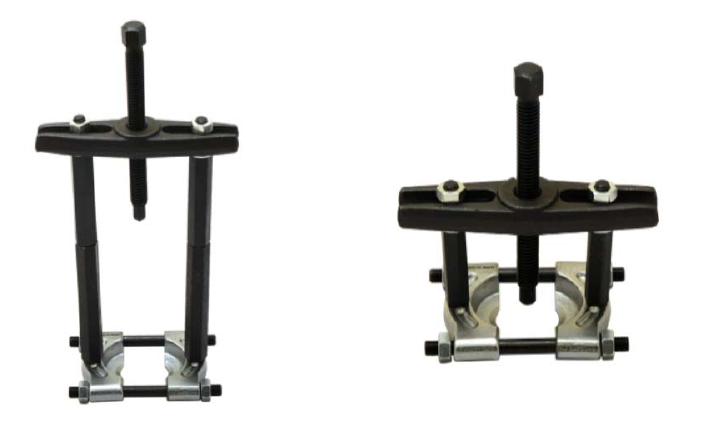

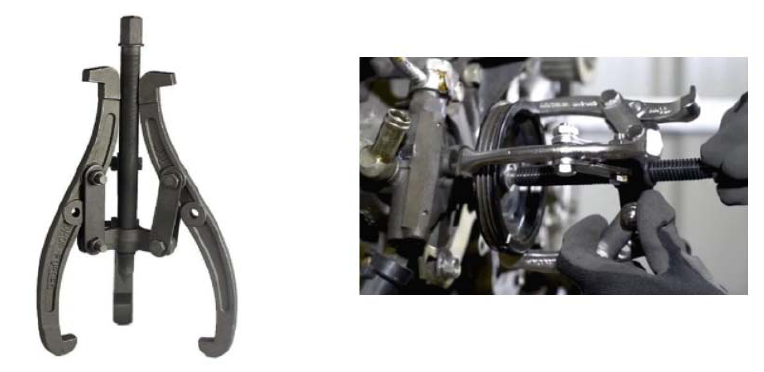

17. 다음 공구의 명칭을 쓰시오.

정답 : 베어링 풀러

18. 다음 공구의 명칭을 쓰시오.

정답 : 기어풀러

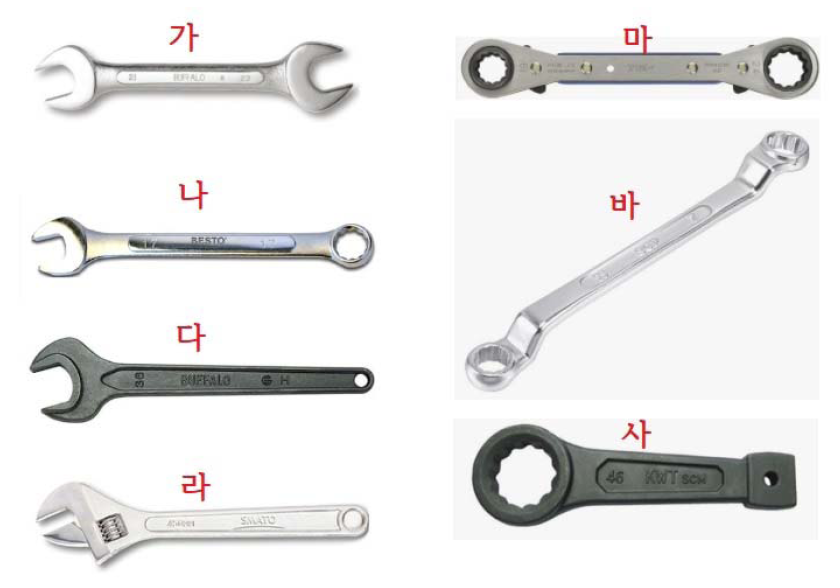

19. 다음 공구의 "가" ~"마"의 명칭을 쓰시오.

① 가: 양구 스패너(양구 렌치)

② 나: 콤비네이션 스패너(콤비네이션 렌치)

③ 다: 단구 스패너(단구 렌치)

④ 라: 멍키 스패너(멍키 렌치)

⑤ 마: 판 래칫 렌치

⑥ 바: 더블 오프셋 스패너(더블 오프셋 렌치)

⑦ 사: 타격 스패너

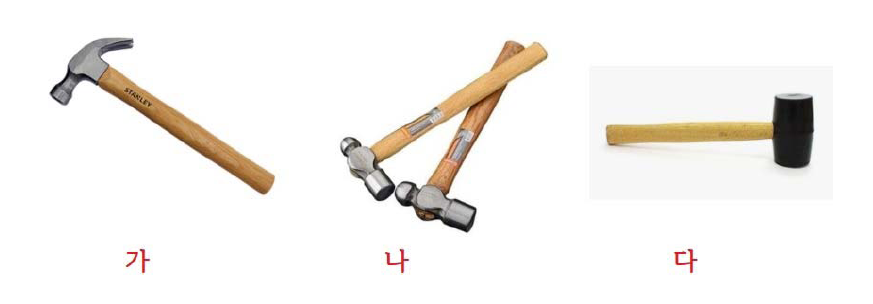

20. 다음 해머(망치)의 명칭을 쓰시오.

가 : 장도리(빠루 망치)
나 : 볼핀망치(볼핀해머)
다 : 고무망치

장도리

노루발장도리라고도 한다. 쇠로 만든 몸통에 쇠 또는 나무로 된 자루를 박은 것인데, 한쪽은 원기둥 또는 사각기둥꼴이고 그 끝면은 못을 박기 좋게 평평하게 되어 있으며, 다른 한쪽은 납작하고 끝이 갈라져 노루발 모양을 하고 있다. 이 갈라진 틈에 못을 물려 뽑는다. 이때 장도리는 지렛대와 같은 구실을 하므로 적은 힘으로도 못을 뽑을 수 있다.

[네이버 지식백과] 장도리 (두산백과 두피디아, 두산백과)

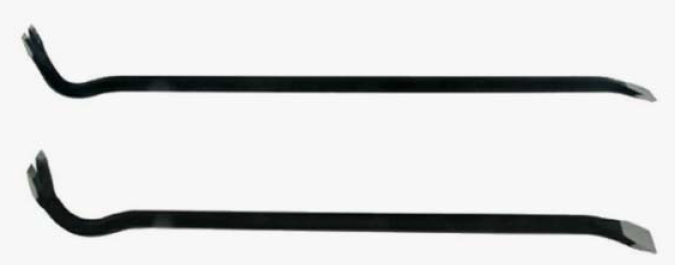

21. 다음 공구의 명칭을 쓰시오.

정답 : 쇠지렛대(crowbar)

쇠지렛대 또는 배척은 금속으로 된 공구의 하나로, 못을 뽑을 수 있도록 노루의 발처럼 생겼다.

빠루(←일본어: バール←영어: bar), 크로우바(crowbar) 등으로도 부른다. 이 도구와 같이 못을 뽑을 수 있는 공구로는 장도리가 있다.

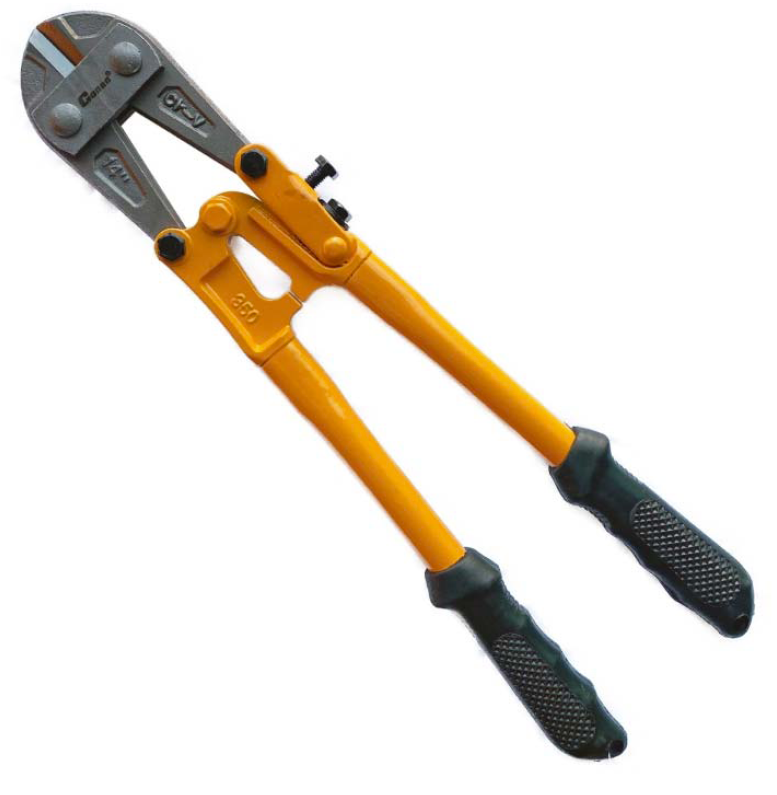

22. 다음 공구의 명칭을 쓰시오.

정답 : 볼트 커터(절단기)

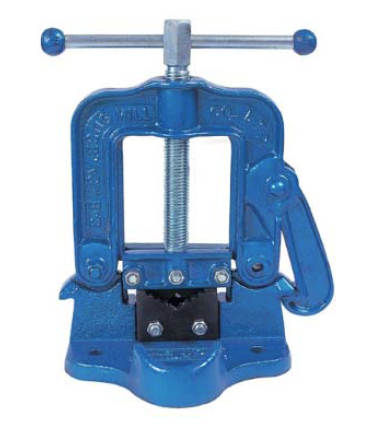

23. 다음 공구의 명칭을 쓰시오.

정답 : 파이프 바이스

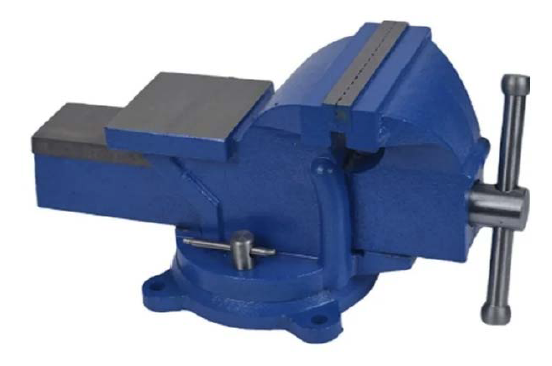

24. 다음 공구의 명칭을 쓰시오.

정답 : 탁상 바이스

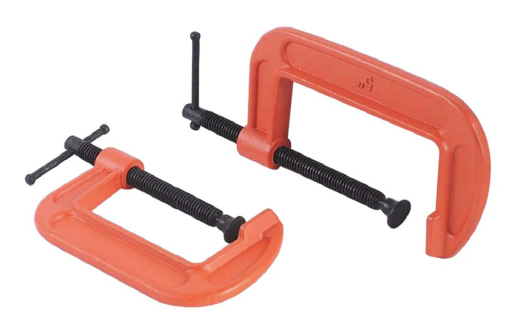

25. 다음 공구의 명칭을 쓰시오.

정답 : C클램프 바이스

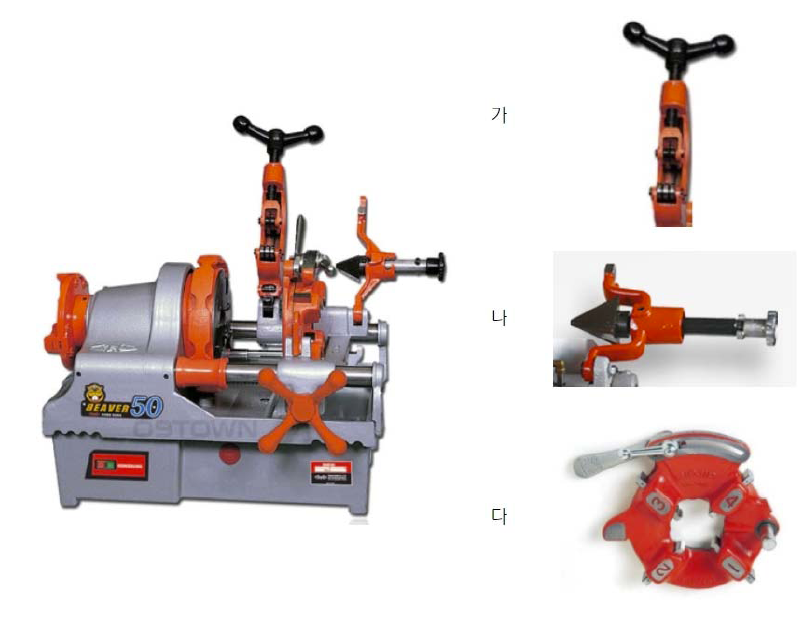

26. 다음 기기의 정확한 명칭과 가, 나, 다의 명칭을 각각 쓰시오.

① 명칭 : 전동식 나사 절삭기

가 : 파이프 커터

나 : 파이프 리머

다 : 다이 헤드

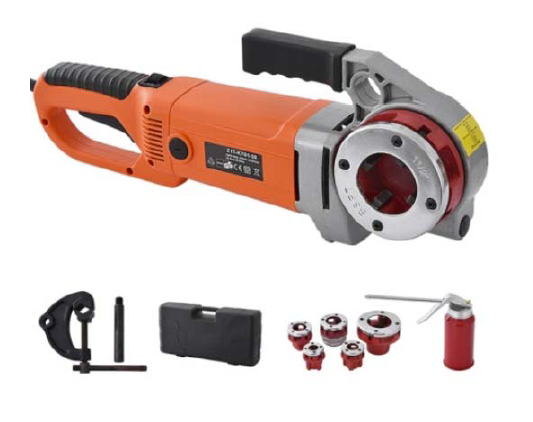

27. 다음 공구의 명칭을 쓰시오.

정답 : 휴대용 전동 나사절삭기

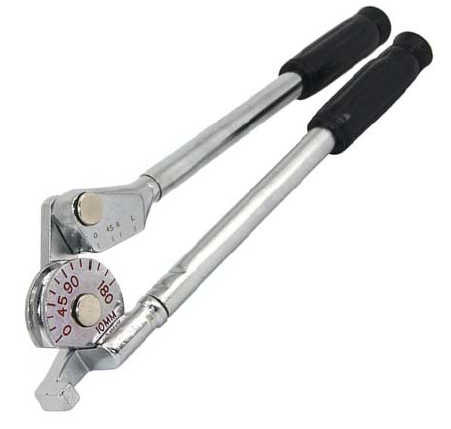

28. 다음 공기구의 정확한 명칭을 쓰시오.

정답 : 파이프 벤더 / 튜브 벤더

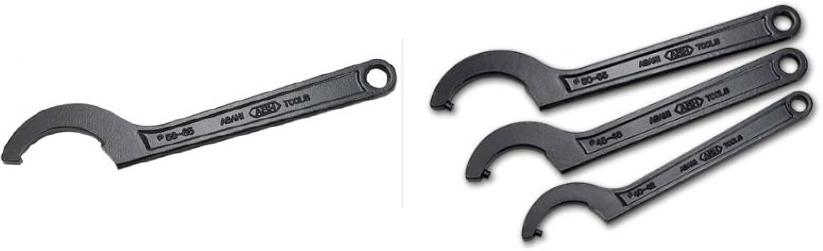

29. 다음 공기구의 명칭을 쓰시오.

정답 : 훅 스패너

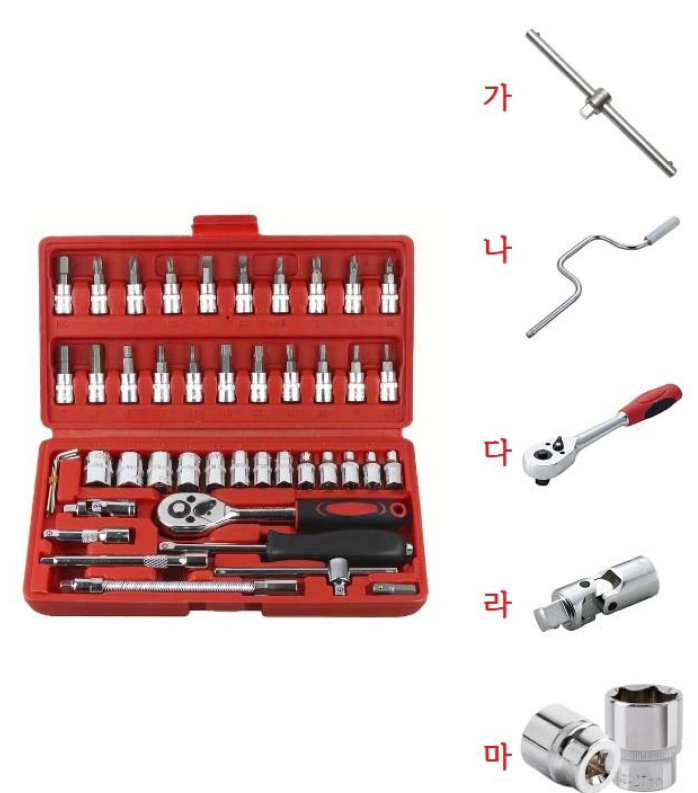

30. 다음 기계요소에 대한 명칭과 가, 나, 다, 라, 마의 명칭을 쓰시오.

① 명칭 : 소켓 렌치 세트

② 가 : 슬라이딩 T 핸들

나 : 스피드 핸들

다: 래칫 핸들

라 : 유니버설 조인트

마 : 팁 소켓

31. 다음 기계요소의 정확한 이름과 각부명칭(가~라)을 쓰시오.

정답

가. 탱크

나. 드레인 밸브

다. 에어 크리너

라. 오일 피팅캡

마. 모터

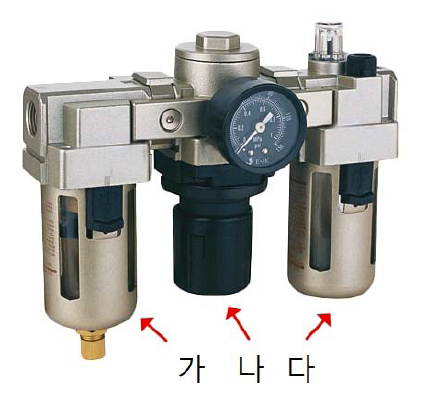

32. 다음 공압제품에 사용하는 "에어유닛3구 조립품"이다. 가, 나, 다 각부 요소의 명칭을 쓰시오.

※에어유닛세트 조립형 3구 세트 각부 명칭

○ 가 : 필터

○ 나 : 레귤레이터

○ 다 : 오일러

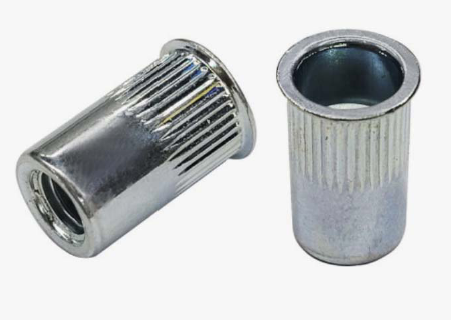

33. 판재, 파이프형태의 제품에 용접없이 너트를 셋팅하는 너트를 무엇이라고 하는가?

정답 : 팝 너트

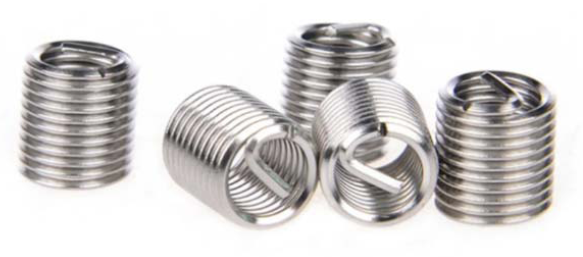

34. 모양은 스프링처럼 생겼으며, 볼트사이즈보다 큰 탭으로 탭가공하며 코일을 삽입 후 그 안에 볼트를 체결하는 방식으로 사용하는 부품의 명칭을 쓰시오.

정답 : 헬리코일(리코일)

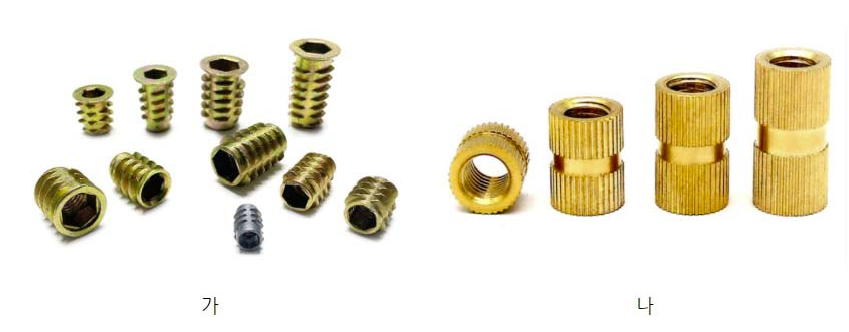

35. 나무나 플라스틱같이 나사산이 뭉개질 우려가 있는것에 사용하는 부품 가, 나의 명칭 및 주용도는 무엇인가?

정답

가 : 번데기 너트(번데기 인서트 너트)/목재용

나: 인서트 너트/플라스틱용

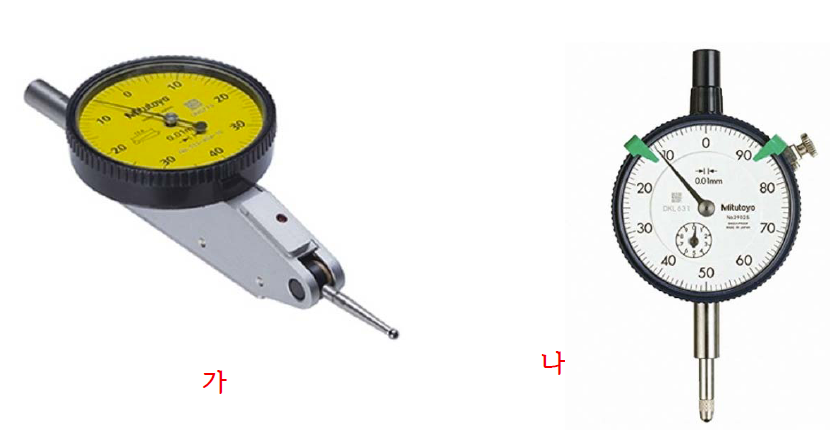

36. 다음 측정용 게이지 가, 나의 명칭을 쓰시오.

정답

가 : 다이얼 테스트 인디게이터

나: 다이얼 게이지

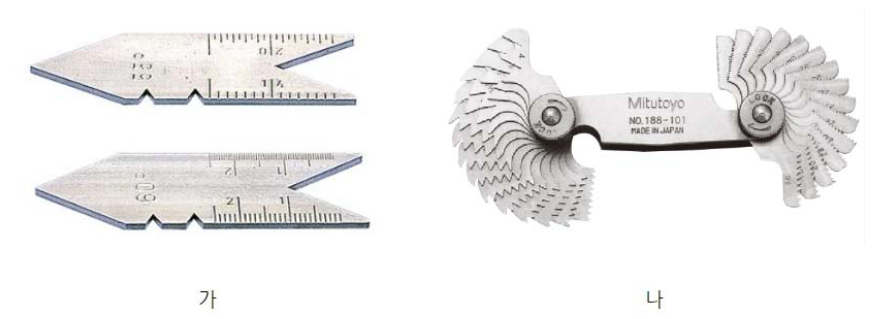

37. 다음 측정용 게이지 가, 나의 명칭을 쓰시오.

정답

가 : 센터 게이지

나: 피치 게이지

38. 다음 측정용 게이지 가, 나의 명칭을 쓰시오.

가 : 두께 게이지

나: 반지름 게이지

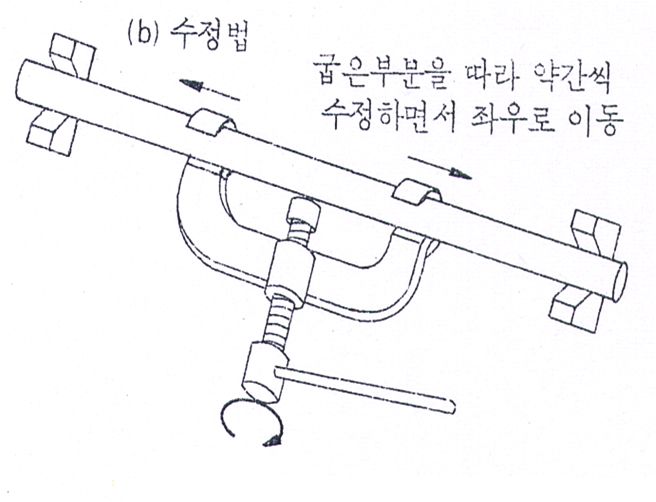

39. 휘어진 축의 교정에 사용되는 공구 명칭은?

가. 명칭 : 짐 크로우(Jim Crow)

나. 용도 : 레일(Bar)을 휘거나 휘어진 레일을 바로 잡는데 사용하는 공구.

* 이렇게 작업 시 0.1~0.2㎜까지의 교정 작업이 가능하다.

* 저속회전 축에 적용

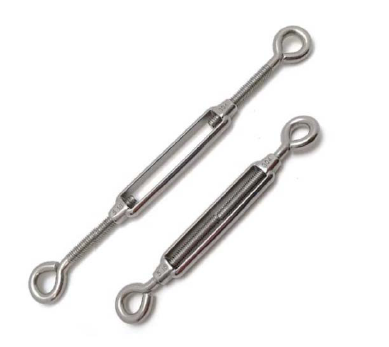

40. 양편에 서로 반대 방향으로 달려 있는 수나사를 돌려 양쪽에 이어진 줄을 당겨서 조이는 기구의 명칭은 무엇인가?

명칭 : 턴 버클

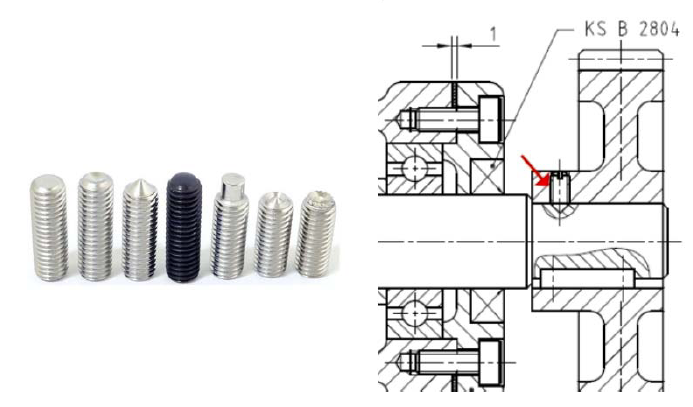

41. 다음 화살표로 표시한 요소의 명칭을 쓰시오.

명칭 : 멈춤 나사(세트 스크루, 무두볼트)
