설비보전기사 필답형(최신) 실기_3그룹
1. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.
① 명칭 : 크랭크 축
② 용도 : 회전 운동을 직선 운동으로 변환
2. 다음은 무엇을 하는 작업인지 그 작업명을 쓰고, 실제 휨량을 구하시오.
① 작업명 : 축 휨 측정작업
② 휨량 : 0.02
휨량 = (0.01 + 0.03) /2 = 0.04/2 = 0.02mm
참고 동영상
https://youtu.be/1dKvz2TU3K0?si=4QQm_1c0jqNWSGy_
3. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.
① 명칭 : 유니버설 조인트
② 용도 : 두 축이 어느 각도로 어긋나 있을때 사용

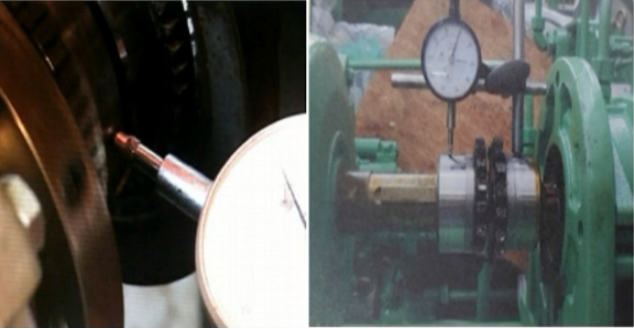

4. 다음은 무엇은 하는 작업인가?
정답 : 축의 흔들림 측정 작업
5. 다음 부품의 명칭과 특성 3가지를 쓰시오.
① 명칭 : 플랜지 플렉시블 커플링
② 특성
○ 정비가 필요없다.
○ 설치 분해가 용이하다.
○ 큰 토크 전달이 가능하다.

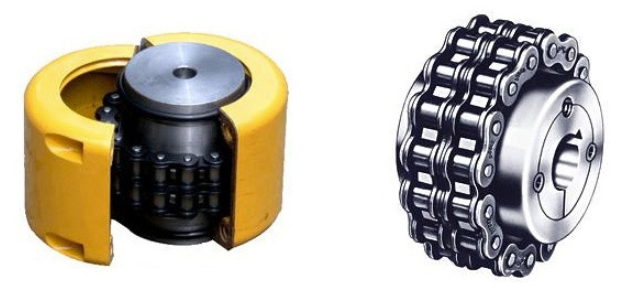

6. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.
① 명칭 : 체인 커플링
② 특성
○ 체인 연결핀으로 간단한 분해조립
○ 수명이 길다.
○ 약간의 편심과 편각작용
○ 설치나 보수가 간단하다.

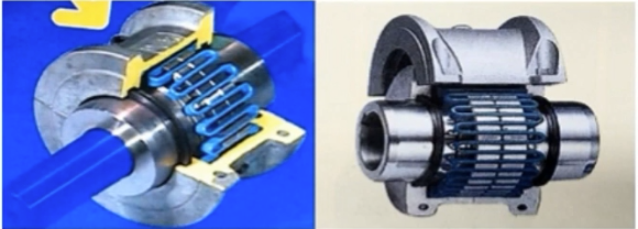

7. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.
① 명칭 : 그리드 커플링
② 특성
○ 편심 오차가 2~3mm 이내일 때 무리없이 동력전달 가능
○ 각도 오차가 2~3도 이내일 때 무리없이 동력전달이 가능
8. 다음 기계요소의 명칭과 특성 3가지를 적으시오.
① 명칭 : 기어 커플링
② 특성
○ 점 접촉을 한다.
○ 수명이 길다.
○ 평행 오차, 각도 오차, 축 유동 오차를 허용한다.
9. 다음 기계요소의 정확한 명칭과 특성 3가지를 쓰시오.
① 명칭 : 조 커플링
② 특성
○ 충격을 감소시킨다.
○ 윤활이 필요없다.
○ 스파이더가 파손되어도 가동한다.
10. 커플링과 축의 얼라이먼트 작업에 필요한 공구 3가지를 쓰시오.
정답 : 스틸자, 다이얼 게이지, 두께 게이지
11. 다음 작업의 명칭을 쓰시오.

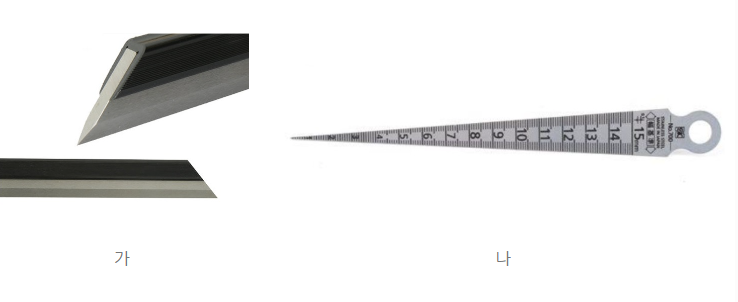

12. 다음 가, 나의 명칭과 용도를 쓰시오.
① 명칭
가 : 스트레이트 에지
나 : 테이퍼 게이지
② 용도
가 : 평면도 검사
나 : 플랜지 면 간극 측정
13. 다음 게이지의 명칭을 쓰시오.
정답 : 테이퍼 게이지

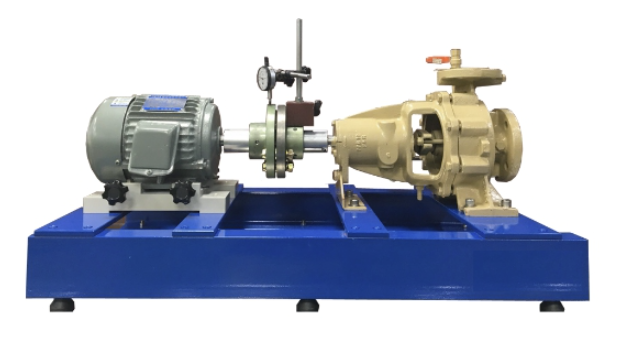

14. 다음 작업의 명칭과 가, 나, 다의 공기구의 명칭을 쓰시오.
① 작업평칭 : 축 정렬 작업
② 공기구 명칭
가 : 나이프 에지
나 : 테이퍼 게이지
다 : 다이얼 게이지
15. 다음 가, 나의 공기구 명칭과 측정값을 쓰시오.
① 명칭
가 : 심
나 : 토크렌치
② 측정값 : 600kgf.cm

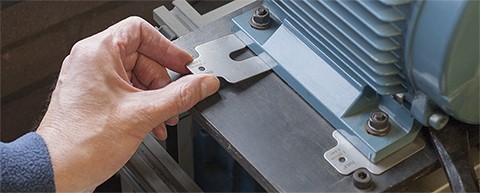

*심은 다음과 같이 모터의 높낮이를 고정할때 사용하는 얇은 철판을 "심"이라고 부르고, 볼트 사이로 넣어서 고정합니다. 유사 용도로 가구 배치할시 앞쪽을 약간 높게할 때 얇은 목재나 장판을 가구아래 집어넣는것과 유사하다고 이해하시면 됩니다.

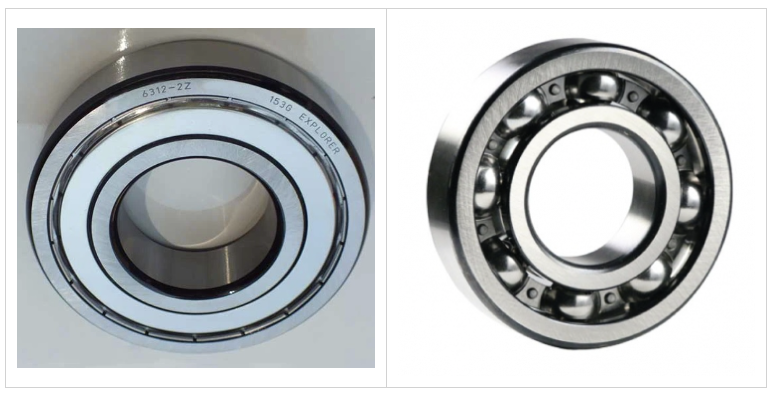

16. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링의 종류 : 단열 깊은 홈 볼베어링
② 안지름 : 60mm(12x5=60mm)

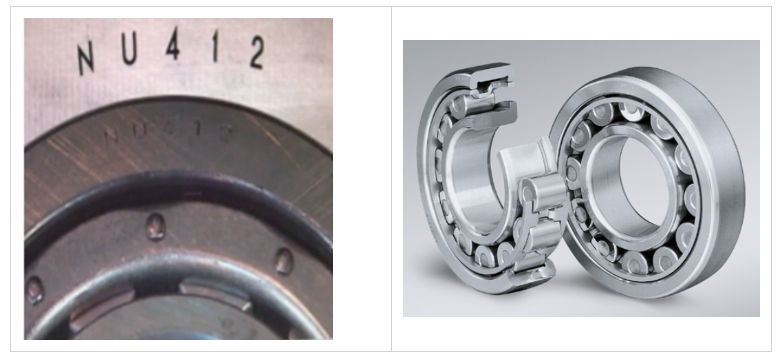

17. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 원통 롤러 베어링
② 안지름 : 60mm(12x5=60mm)
18. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 원통 롤러 베어링
② 안지름 : 60mm(12x5 = 60mm)

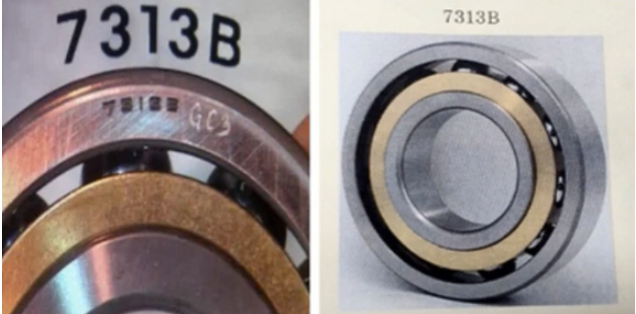

19. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 앵귤러 볼 베어링
② 안지름 : 65mm(안지름 번호 13x5 = 65mm)

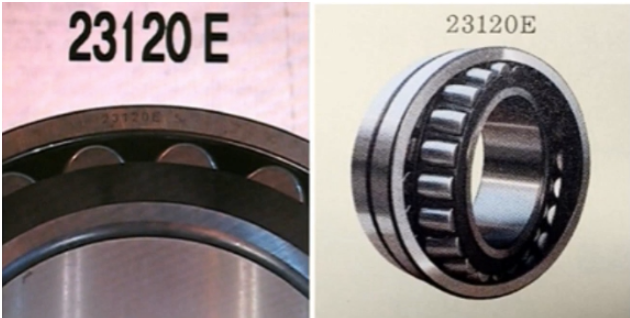

20. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 자동 조심형 롤러 베어링
② 안지름 : 100mm(20 x 5 = 100mm)

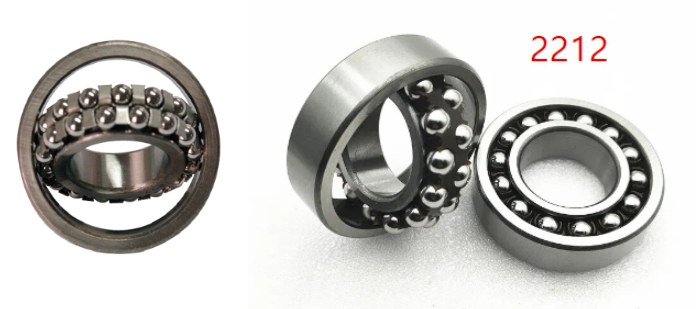

21. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 자동 조심형 볼 베어링
② 안지름 : 60mm(12x5 = 60mm)
22. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 테이퍼 롤러 베어링
② 안지름 : 60mm(12x5 = 60mm)

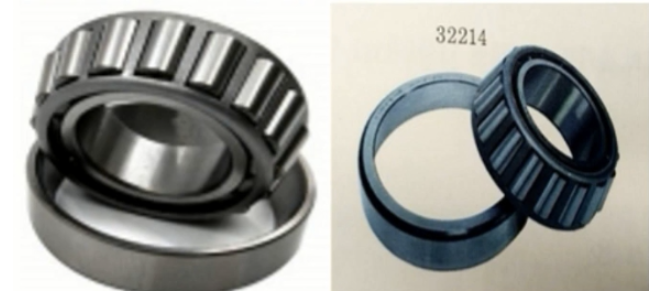

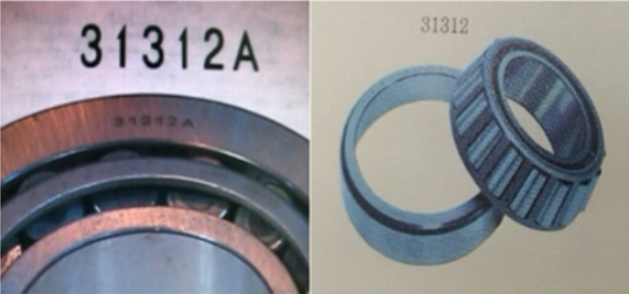

23. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 : 테이퍼 롤러 베어링
② 안지름 : 70mm(14x5 = 70mm)
24. 다음 가~다의 베어링에서 보조 기호 의미를 쓰시오.
가 : 없음
나 : 한쪽면 접촉실
다 : 한쪽면 실드
25. 다음 베어링의 종류를 쓰시오.
정답 : 니들 베어링

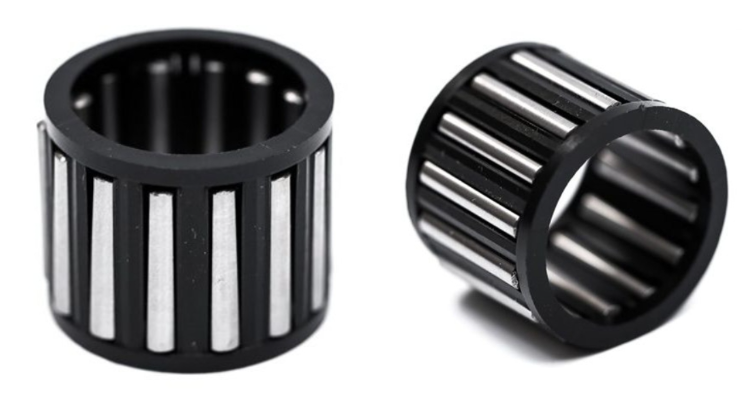

26. 다음 베어링의 종류를 쓰시오.
정답 : 케이지 니들 베어링

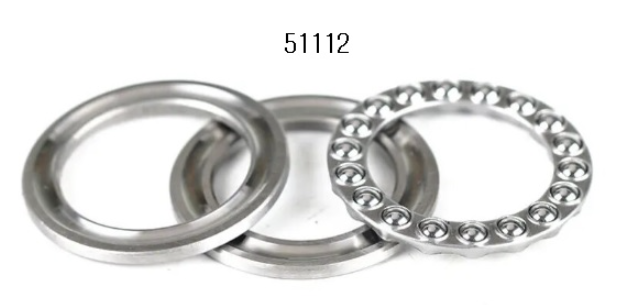

27. 다음 베어링의 종류와 안지름 쓰시오.
① 베어링 종류 : 단식 스러스트 볼 베어링
② 안지름 : 60mm(안지름번호 12x5 = 60mm)

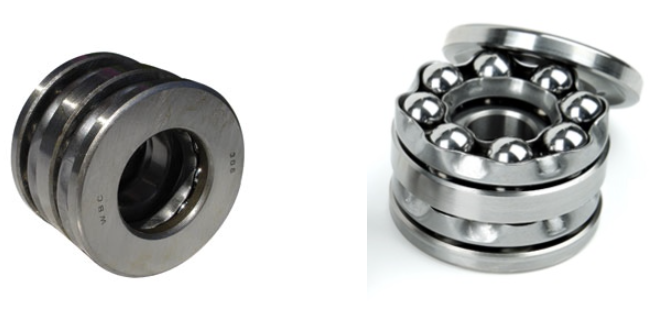

28. 다음 베어링의 종류를 쓰시오.
정답 : 복식 스러스트 볼 베어링

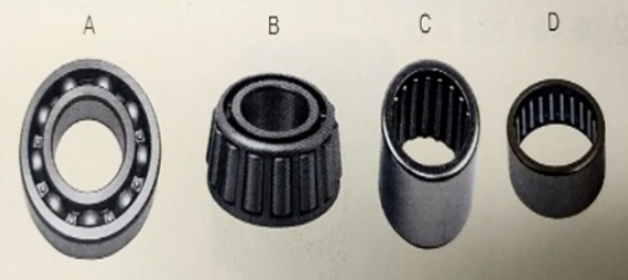

29. 다음 동영사엥서 축방향 추력이 발생할 때 사용하는 것의 기호와 명칭은?
① 기호 : B
② 명칭 : 테이퍼 롤러 베어링

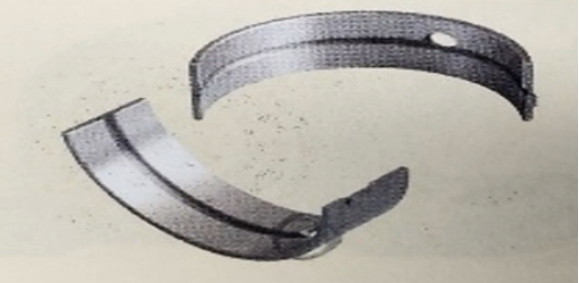

30. 다음 부품의 명칭을 쓰시오.
정답 : 슬라이딩 베어링

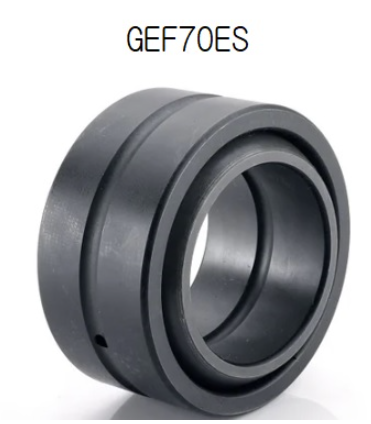

31. 다음 구면 미끄럼 베어링의 안지름을 쓰시오.
정답 : 70mm(슬라이딩 베어링은 호칭번호가 호칭지름이다.)
32. 다음 부품의 명칭을 쓰시오.
정답 : 베어링 유닛
33. 다음 부품의 명칭을 쓰시오.
정답 : 베어링 유닛
34. 다음 부품의 명칭을 쓰시오.
정답 : 베어링 유닛
35. 다음 부품에서 F210 중 F가 나타내는 형식 명칭과 안지름을 쓰시오.
① 명칭 : 각 플랜지형
② 안지름 : 50mm(안지름 10x5=50mm)

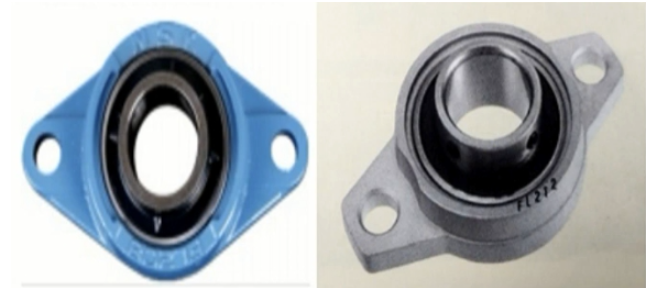

36. 다음 부품에서 F212 중 FL가 나타내는 형식 명칭과 안지름을 쓰시오.
① 명칭 : 마름모 플랜지형
② 안지름 : 60mm(12x5=60mm)

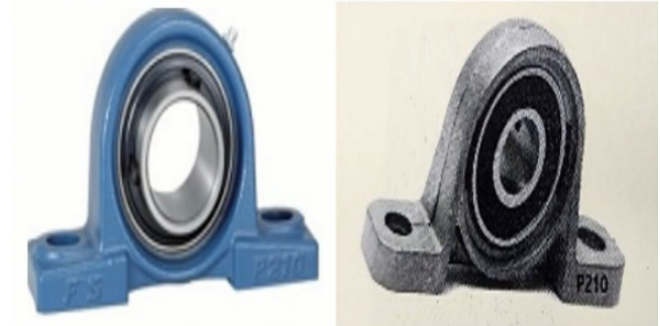

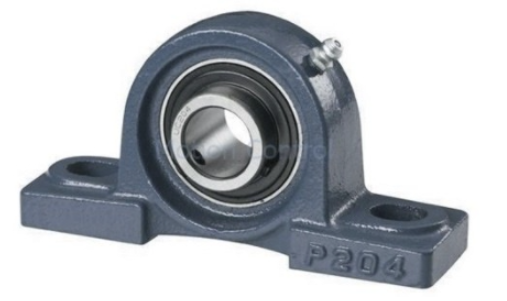

37. 다음 부품에서 P210 중 P가 나타내는 형식 명칭과 안지름을 쓰시오.
① 명칭 : 필로형
② 안지름 : 50mm(10x5=5mm)
38. 다음 부품에서 T210중 T가 나타내는 형식 명칭과 안지름을 쓰시오.
① 명칭 : 테이크업형
② 안지름 : 50mm(안지름 10x5=50mm)
39. 다음 요소의 명칭을 쓰시오.
정답 : 슬라이드 해머 풀러(슬라이딩 해머 풀러)

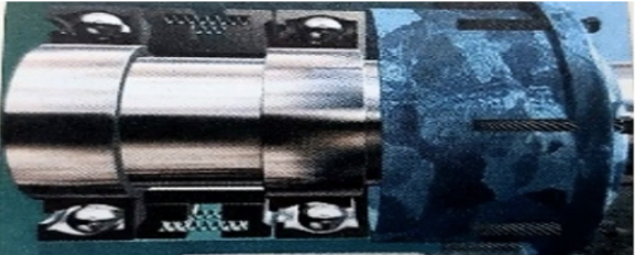

40. 다음 동영상에서 보여주는 작업의 명칭과 이 작업을 하는 목적 3가지를 쓰시오.
① 작업 명칭 : 베어링 정압 예압 작업
② 작업 목적
○ 회전정밀도 향상
○ 베어링 강성 향상
○ 축의 소음 진동 방지
※베어링 정압 예압 작업 효과
1. 회전 정확도 향상
베어링에 예압이 가해진 후 내부 간극이 제거되고 각 롤링 요소는 특정 예압을 견디며 모든 방향에서 페룰을 지지하여 회전 정확도를 향상시키고 축을 축 방향 및 반경 방향으로 올바르게 배치할 수 있습니다. 샤프트를 개선합니다. 공작 기계 스핀들 베어링 및 측정 기기와 같은 회전 정확도.
2. 강성 향상
전동체와 궤도면 사이의 접촉은 탄성 접촉이며 전동체는 스프링으로 간주할 수 있습니다. 여유 공간이 있는 베어링은 힘의 방향으로 몇 개의 스프링으로만 지지됩니다.
예압 베어링은 모든 방향에서 스프링에 의해 지지되며 어느 정도의 예압을 가지며 하중을 받는 경우의 롤링 횟수가 베어링보다 많아 강성을 향상시킬 수 있습니다. 볼 베어링에서 볼과 궤도의 접촉 변형과 하중 사이의 관계는 비선형이며 접촉 강성은 예압이 증가함에 따라 증가합니다.
3. 베어링 수명 향상
예압 후 하중을 받는 전동체의 수가 증가하고 각 전동체에 가해지는 하중이 감소하며 각 전동체에 하중이 고르게 분산될 수 있으므로 베어링의 수명이 향상될 수 있습니다.
4. 베어링 댐핑 개선 및 소음 감소
예압은 전동체와 전동면 사이에 안정적인 유막을 형성하고 전동체와 전동면 사이의 감쇠를 개선하며 지지 구조의 동적 특성을 개선하고 소음을 줄일 수 있습니다.
5. 앵귤러 콘택트 볼 베어링의 동적 성능 향상
고속 회전 앵귤러 콘택트 볼 베어링에서 적절한 예압은 강구의 자이로스코프 회전을 방지하고 강구의 회전 슬립을 방지하거나 감소시키며 강구의 스핀 미끄럼을 제어할 수 있습니다.
6. 진동 라인 및 마찰 및 마모 억제
외부 구면 베어링은 실제로 깊은 홈 볼 베어링의 변형입니다. 외부 구면 베어링은 주로 레이디얼 하중을 기반으로 하는 조합된 레이디얼 및 축방향 하중을 견디는 데 주로 사용되며 일반적으로 축방향 하중만 견디는 것은 적합하지 않습니다. 저조도 기계의 무진동 가공이나 빈번한 기동 및 정지 시 마찰과 마모를 제어해야 하는 메커니즘에 사용됩니다.
7. 전동체 회전 및 회전의 슬립 현상 제어
시트가 있는 구면 베어링 이 유형의 베어링은 또한 설계상 특정 자동 정렬 기능이 있고 설치가 용이하며 열악한 환경에서 작동할 수 있는 이중 구조의 밀봉 장치가 있습니다. 베어링 시트는 일반적으로 주조됩니다.
하우징이 있는 베어링은 그리스로 밀봉된 깊은 홈 볼 베어링과 다양한 형상의 하우징으로 구성된 고정밀 부품입니다. 베어링 어셈블리는 여러 개의 볼트를 통해 기계장치의 본체에 직접 장착이 가능하고, 자동정렬 기능이 있으며, 그리스 등을 보충할 수 있다. 설치 및 사용이 매우 간편한 제품이다.
8. 작동 중 마모 보상
베어링은 작동 중 마모로 인해 여유 공간이 증가하며, 이는 예압으로 보상할 수 있습니다.

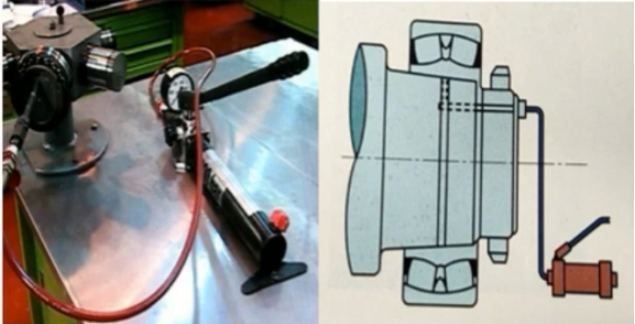

41. 다음 베어링 분해 작업 방식의 명칭을 쓰시오.
정답 : 유압법
42. 다음 벵어링 조립방법의 잘못된 점과 해결책을 쓰시오.
① 잘못된 점 : 핀, 펀치나 해머로 베어링 삽입
② 해결책 : 정압 프레스로 삽입하거나 전용 공구 사용
43. 다음과 같이 작업을 할 때 베어링에 발생될 수 있는 현상 2가지와 올바른 작업 방법을 쓰시오.
① 현상 : 윤활유 탄화, 재질의 변화
② 올바른 방법 : 유도 가열법

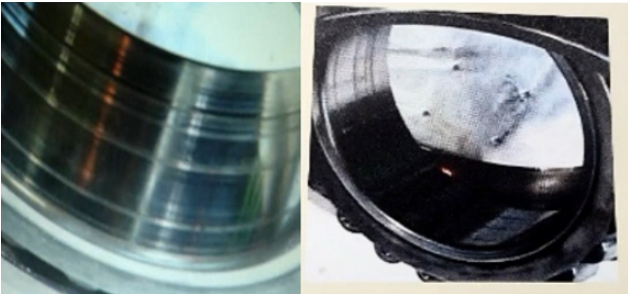

44. 다음과 같은 결함이 발생되는 원인을 쓰시오.
정답 : 축과 베어링 내륜의 틈새 과다
45. 다음 장비의 명칭과 작업 시 주위사항 3가지를 쓰시오.
① 명칭 : 베어링 유도 가열기
② 주의사항
○ 접지를 시킨다.
○ 절연 장갑을 착용한다.
○ 금속 제품 착용을 금지한다.

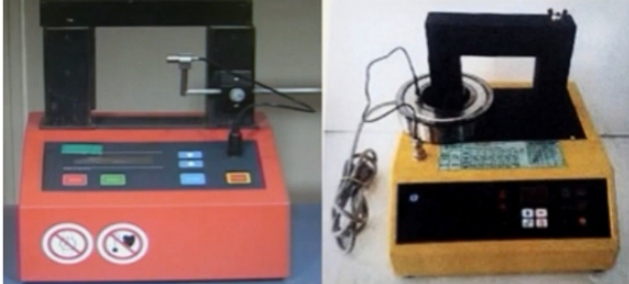

46. 다음 장비의 명칭과 작업 시 가열한계온도를 쓰시오.
①. 명칭 : 베어링 유도 가열기
②. 가열한계온도 : 120℃
설비보전기사 필답형(최신) 실기_3그룹 : 문제/정답
1. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.
① 명칭 :
② 용도 :
2. 다음은 무엇을 하는 작업인지 그 작업명을 쓰고, 실제 휨량을 구하시오.
① 작업명 :
② 휨량 :
3. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.
① 명칭 :
② 용도 :
4. 다음은 무엇은 하는 작업인가?
정답 :
5. 다음 부품의 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
○
○
○
6. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.
① 명칭 :
② 특성
○
○
7. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.
① 명칭 :
② 특성
○
○
8. 다음 기계요소의 명칭과 특성 3가지를 적으시오.
① 명칭 :
② 특성
○
○
○
9. 다음 기계요소의 정확한 명칭과 특성 3가지를 쓰시오.
① 명칭 :
② 특성
○
○
○
10. 커플링과 축의 얼라이먼트 작업에 필요한 공구 3가지를 쓰시오.
정답 :
11. 다음 작업의 명칭을 쓰시오.
정답 :
12. 다음 가, 나의 명칭과 용도를 쓰시오.
① 명칭
가 :
나 :
② 용도
가 :
나 :
13. 다음 게이지의 명칭을 쓰시오.
정답 :
14. 다음 작업의 명칭과 가, 나, 다의 공기구의 명칭을 쓰시오.
① 작업평칭 :
② 공기구 명칭
가 :
나 :
다 :
15. 다음 가, 나의 공기구 명칭과 측정값을 쓰시오.
① 명칭
가 :
나 :
② 측정값 :
16. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링의 종류 :
② 안지름 :
17. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
18. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
19. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
20. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
21. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
22. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
23. 다음 베어링의 종류와 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
24. 다음 가~다의 베어링에서 보조 기호 의미를 쓰시오.
가 :
나 :
다 :
25. 다음 베어링의 종류를 쓰시오.
정답 :
26. 다음 베어링의 종류를 쓰시오.
정답 :
27. 다음 베어링의 종류와 안지름 쓰시오.
① 베어링 종류 :
② 안지름 :
28. 다음 베어링의 종류를 쓰시오.
정답 :
29. 다음 동영사엥서 축방향 추력이 발생할 때 사용하는 것의 기호와 명칭은?
① 베어링 종류 :
② 안지름 :
30. 다음 부품의 명칭을 쓰시오.
정답 :
31. 다음 구면 미끄럼 베어링의 안지름을 쓰시오.
정답 :
32. 다음 부품의 명칭을 쓰시오.
정답 :
33. 다음 부품의 명칭을 쓰시오.
정답 :
34. 다음 부품의 명칭을 쓰시오.
정답 :
35. 다음 부품에서 F210 중 F가 나타내는 형식 명칭과 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
36. 다음 부품에서 F212 중 FL가 나타내는 형식 명칭과 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
37. 다음 부품에서 P210 중 P가 나타내는 형식 명칭과 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
38. 다음 부품에서 T210중 T가 나타내는 형식 명칭과 안지름을 쓰시오.
① 베어링 종류 :
② 안지름 :
39. 다음 요소의 명칭을 쓰시오.
정답 :
40. 다음 동영상에서 보여주는 작업의 명칭과 이 작업을 하는 목적 3가지를 쓰시오.
① 작업 명칭 :
② 작업 목적
○
○
○
41. 다음 베어링 분해 작업 방식의 명칭을 쓰시오.
정답 :
42. 다음 벵어링 조립방법의 잘못된 점과 해결책을 쓰시오.
① 잘못된 점 :
② 해결책 :
43. 다음과 같이 작업을 할 때 베어링에 발생될 수 있는 현상 2가지와 올바른 작업 방법을 쓰시오.
① 현상 :
② 올바른 방법 :
44. 다음과 같은 결함이 발생되는 원인을 쓰시오.
정답 :
45. 다음 장비의 명칭과 작업 시 주위사항 3가지를 쓰시오.
① 명칭 :
② 주의사항
○
○
○
46. 다음 장비의 명칭과 작업 시 가열한계온도를 쓰시오.
①. 명칭 :
②. 가열한계온도 :
