설비보전기사 필답형(최신) 실기

설비보전기사 필답형(최신) 실기_6그룹 : 문제/정답

1. 다음 기계장치의 명칭을 쓰시오.

○ 벌류트 펌프

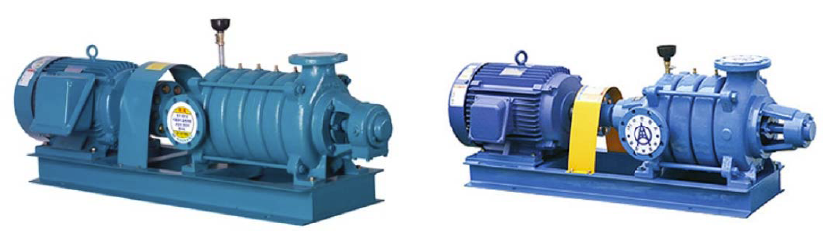

2. 다음 기계장치의 명칭을 쓰시오.

○ 다단 벌류트 펌프

3. 다음 부품 가, 나, 다, 라, 마의 명칭을 쓰시오.

가. 플링거

나. 흡입 케이싱

다. 임펠러

라. 스테이지 케이싱

마. 토출 케이싱

4. 다음 펌프 가의 명칭과 나, 다의 명칭을 쓰시오.

가. 터빈펌프

나. 안내깃

다. 임펠러

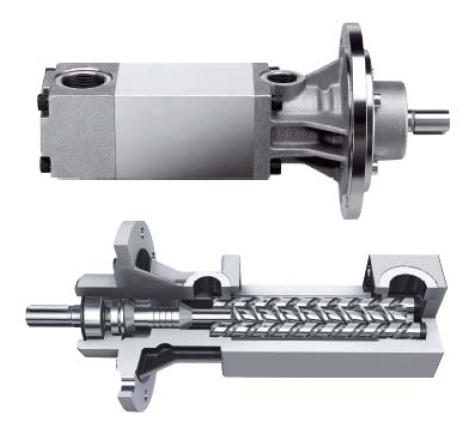

5. 다음 요소의 명칭을 쓰시오.

○ 스크류 펌프

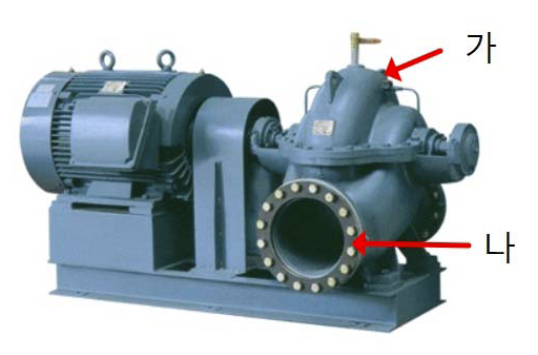

6. 다음 펌프의 명칭과 흡입구경을 가, 나중 선택하여 쓰시오.

○ 명칭 : 양흡입 펌프

○ 흡입 구경 : 나

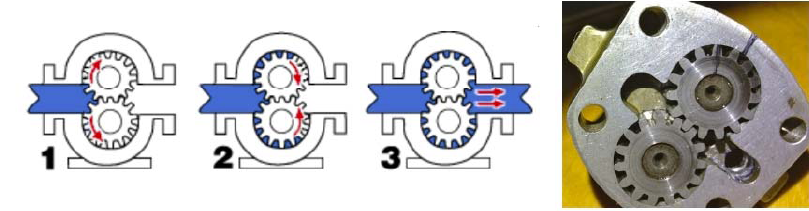

7. 다음 펌프의 명칭을 쓰시오.

○ 외접 기어 펌프

8. 다음 펌프의 명칭을 쓰고 모양에 대한 특징과 배출량에 대한 특징을 1가지씩 쓰시오.

1. 명칭 : 트로코이드 펌프

2. 모양특징 : 안쪽 로터의 잇수가 바깥쪽 로터보다 1개 적다.

3. 배출량특징 : 바깥쪽 로터의 모양에 따라 배출량이 결정된다.

9. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 : 온도센서

2. 용도 : 온도 측정용

10. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 : 온도 센서

2. 용도 : 온도 측정용

11. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 : 오발 기어식 유량계

2. 용도 : 유량 측정용

12. 다음 센서의 정확한 명칭과 용도를 쓰시오.

1. 명칭 : 타코미터

2. 회전수 측정

13. 다음 부품의 정확한 명칭을 쓰시오.

○ 압력계

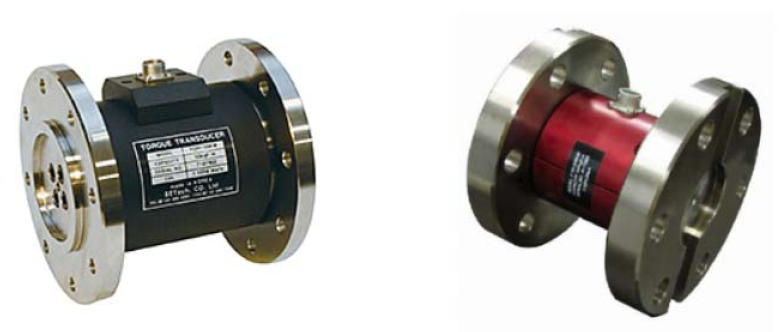

14. 다음 센서의 정확한 명칭을 쓰시오.

○ 토크 센서

15. 다음 센서의 정확한 명칭을 쓰시오.

○ 스트레인 게이지(압력 센서)

16. 다음 센서의 정확한 명칭을 쓰시오.

가. 정전 용량형 센서

나. 유도형 센서

17. 다음센서의 정확한 명칭과 구조적인 분류의 명칭을 쓰시오.

1. 명칭 : 광 센서

2. 분류명 : 직접 반사형

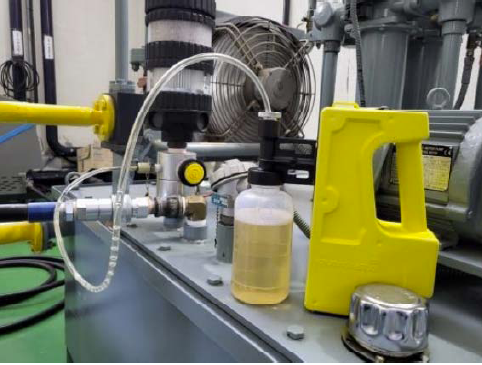

18. 다음과 같이 탱크에서 윤활유를 채취할 때 탱크의 어느 지점에서 채취하는 것이 좋은가?

○ 탱크 바닥과 유면의 중간 지점

19. 유욕 급유법을 사용하고 있는 장치에서 유면은 어느 위치에 있도록 해야 하는가?

○ 가장 낮은 위치에 있는 전동체의 중심에 위치하도록 한다.

20. 다음은 무슨 급유법인가?

○ 분무 급유법

21. 다음의 윤활유 급유법은?

○ 강제 순환 급유법

22. 다음 중 올바른 드럼 보관 방법은 어느 것인가?

○ A

23. 필터의 입자가 1~3㎛인 것을 사용했을 때 문제점은?

○ 윤활유에 포함되어 있는 첨가제를 제거하는 역효과를 가져올 수 있다.

24.다음과 같은 필터에서 보여주는 60G는 무엇을 나타내는가?

○ 60㎛

25. 다음 화살표가 지시하는 장치의 명칭과 용도를 쓰시오.

1. 명칭 : 드레인 밸브

2. 용도 : 오일 및 이물질 배출

26. 다음은 강제 순환 장치이다. 화살표가 지시하는 부품의 명칭과 역할을 쓰시오.

1. 명칭 : 냉각기

2. 역할 : 오일의 점도를 일정하게 유지하기 위해 온도 상승을 예방한다.

27. 다음에서 A, B의 유압 작동유 냉각 방식을 쓰시오.

A : 공냉식

B : 수냉식

28. 오일 탱크에서 다음 부품의 명칭과 역할을 쓰시오.

1. 명칭 : 에어 브리더

2. 역할 : 탱크 내로 흡입되는 공기 중 이물질을 제거한다.

29. 다음 요소의 명칭과 역학을 쓰시오.

1. 명칭 : 유면계

2. 역할 : 오일 탱크 내의 윤활유량 점검

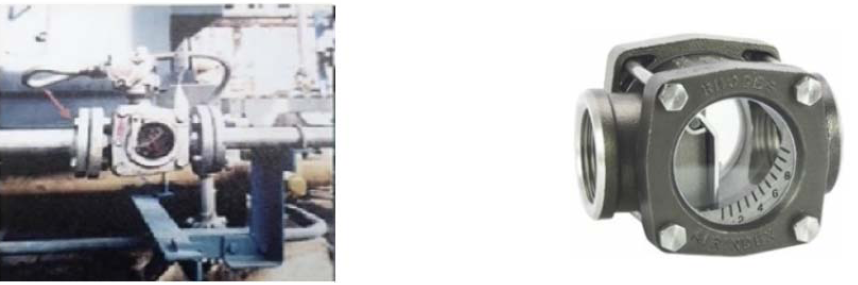

30. 다음은 강제 순환 급유 장치이다. 화살표가 지시하는 부품의 명칭과 용도를 쓰시오.

1. 명칭 : 사이트 피드

2. 역할 : 급유 장치에서 급유 상태를 눈으로 확인할 수 있다.

31. 다음은 유압 작동유의 오염도를 측정하기 위한 시험이다.

○ 계수법

32. 다음은 윤활유의 무슨 시험이며 무엇을 알기 위한 것인지 설명하시오.

1. 명칭 : 크래클 시험

2. 용도 : 수분 유무를 알기 위해

33. 다음 중 수분이 혼입된 윤활유는 어느 것인가?

○ B

34. 다음은 윤활유의 무슨 현상인가?

○ 유화현상

35. 유압 작동유와 수분이 혼합되지 않으려는 성질을 무엇이라 하는가?

○ 항유화성

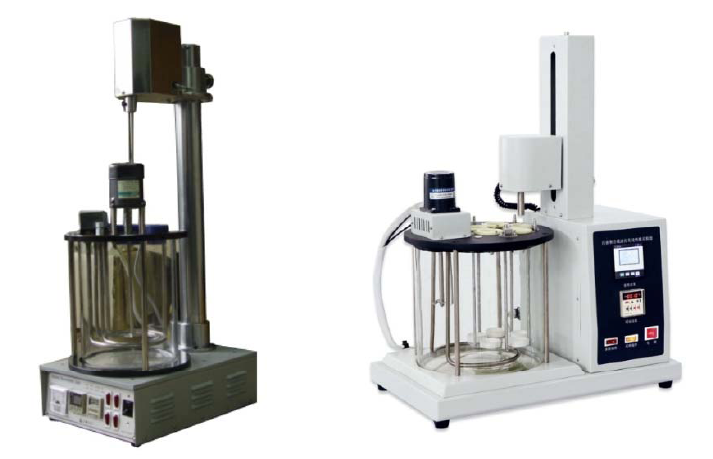

36. 다음은 윤활유의 무슨 시험인가?

○ 항유화성 시험

37. 다일반 광유계 작동유의 수분 혼입 관계치는 얼마인가?

○ 0.2% 이하

38. 다음 중 수분이 혼입된 것은?

○ 다

39. 다음 중 금속성분의 오염물질이 혼입된 것은?

○ 나

40. 다음 중 열화가 진행된 기어 윤활유는 어느 것인가?

○ 가

41. 다음 중 마모가 진행되어 침전물이 함유된 윤활유는 어느 것인가?

○ 가

42. 기포를 제거하는 윤활유 첨가제를 쓰시오.

○ 소포제

43. 다음 중 내열 그리스와 작동유를 쓰시오.

○ 내열 그리스 : 가

○ 유압 작동유 : 다

44. 다음에서 지시하는 것 중 이종유를 쓰시오.

○ 라

45. 다음과 같이 윤활유가 변한 이유를 쓰고, 여부를 판정하시오.

1. 이유 : 윤활유 고온

2. 판정 :

○ 투명도 유지 시 양호

○ 반투명 시 시험분석

○ 불투명 시 즉시 교체

46. 유압장치 배관 계통에 작동유를 넣어 세정하는 작업명과 목적을 쓰시오.

1. 작업명 : 플러싱 작업

2. 목적 : 유압 장치 내의 이물질 제거

47. 다음 기기의 명칭을 쓰시오.

○ 오일 플러싱 머신

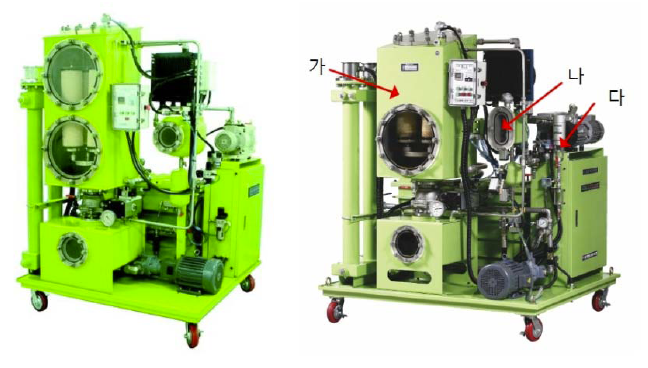

48. 다음 기기에서 가, 나, 다의 명칭은?

가. 상부 진공 탱크

나. 응축 탱크

다. 오일 세퍼레이터

49. 다음은 그리스의 무슨 시험인가?

○ 주도 시험

50. 다음은 그리스의 시험 명칭과 목적을 쓰시오.

1. 명칭 : 혼화 안정도 시험

2. 목적 : 그리스의 전단 안정성 평가

51. 다음은 그리스의 무슨 시험인가?

○ 수세내수도 시험

52. 다음은 그리스의 무슨 시험인가?

○ 적하점 시험

53. 다음에서 화살표가 지시하는 부품의 명칭은?

○ 그리스 컵

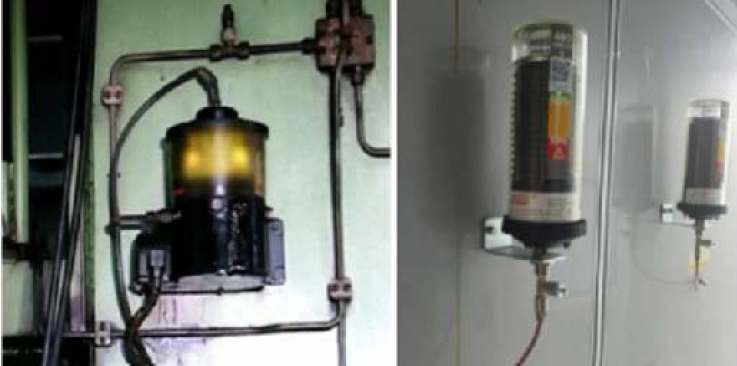

54. 다음과 같이 자동으로 그리스를 주입할 때 적정한 주도범위는 얼마인가?

○ 주도 0, 1, 2등급

55. 다음 장치는 무슨 급유 장치인가?

○ 집중 그리스 윤활 장치

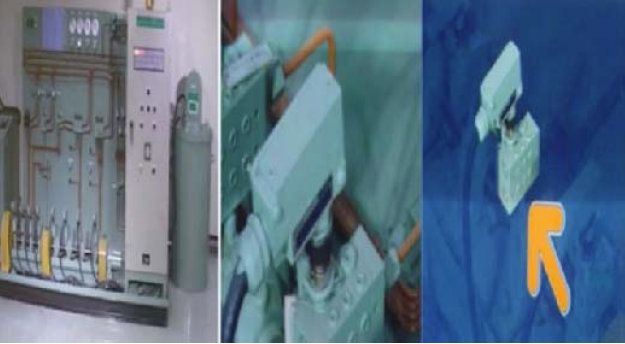

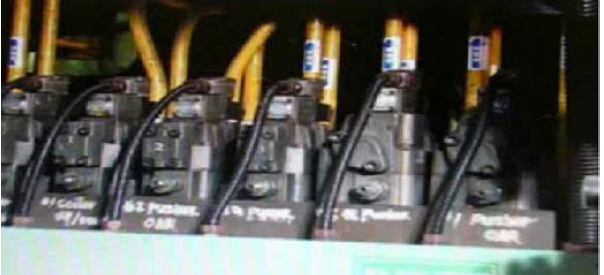

56. 다음에서 화살표가 지시하는 부품의 명칭은?

○ 분배 밸브

57. 다음에서 화살표가 지시하는 부품의 명칭과 역할을 쓰시오.

1. 명칭 : 스트레이너

2. 목적 : 이물질 여과

58. 다음에서 화살표가 지시하는 부품의 명칭을 쓰시오.

○ 플로 스위치

59. 다음의 윤활유 급유 기구는?

○ 수동 그리스 펌프

60. 다음의 윤활기 기기의 명칭은?

○ 그리스 건
