2021년 7월15일 9시 :설비보전기사 동영상 필답



※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.



배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---



2021년 7월15일 9시 동영상 필답: 문제/정답



1. 다음 측정기의 명칭과 측정값을 쓰시오.

① 명칭 :

② 측정값 :







2. 다음 버니어캘리퍼스의 종류와 측정값 및 미세이송기구가 부착된 것 3가지를 쓰시오.

① 종류 :

② 측정값 :

③ 미세 이송기구가 부착된 것 :







3. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 :

② 용도 :







4. 고유 진동수 측정시 그래프에서 표시되고 있는 A, B가 나타내는 의미를 구체적으로 기술하시오.

A :

B :







5. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 :

② 안지름 :





6. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.



① 명칭 :

② 운동 형태 :

③ 단점

○

○

○







7. 다음 기계요소의 정확한 명칭을 쓰시오.

① 명칭

가.

나.



② 용도 :







8. 다음 동영상에서의 그리스 주입법을 무엇이라 하는가?

정답 :









9. 다음 센서의 정확한 명칭을 쓰시오.

정답 :







10. 다음 기계요소에 대한 명칭과 가, 나, 다, 라, 마의 명칭을 쓰시오.

① 명칭 :

② 가 :

    나 :

    다 :

    라 :

    마 :



---



2021년 7월15일 9시 동영상 필답: 문제/정답



1. 다음 측정기의 명칭과 측정값을 쓰시오.

① 명칭 : 내측 마이크로미터

② 측정값 : 25.91mm







2. 다음 버니어캘리퍼스의 종류와 측정값 및 미세이송기구가 부착된 것 3가지를 쓰시오.

① 종류 : M1형

② 측정값 : 57.55mm

③ 미세 이송기구가 부착된 것 : M2형, CB형, CM형







3. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 스크루 익스트랙터

② 용도 : 부러진 볼트 분해용







4. 고유 진동수 측정시 그래프에서 표시되고 있는 A, B가 나타내는 의미를 구체적으로 기술하시오.

A : 1차 고유 진동수

B : 2차 고유 진동수







5. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 : 자동 조심형 롤러 베어링

② 안지름 : 100mm(20 x 5 = 100mm)

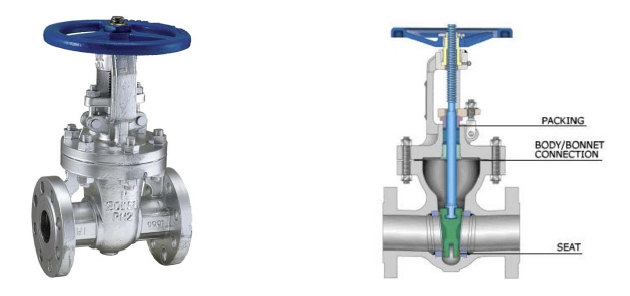

6. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.



① 명칭 : 게이트 밸브

② 운동 형태 : 직선 미끄럼 운동

③ 단점

○ 밸브 개폐에 시간이 소요된다.

○ 마멸이 쉽다.

○ 수명이 짧다.







7. 다음 기계요소의 정확한 명칭을 쓰시오.

① 명칭

가. 분할 핀

나. 홈붙이 육각 너트



② 용도 : 너트 풀림 방지

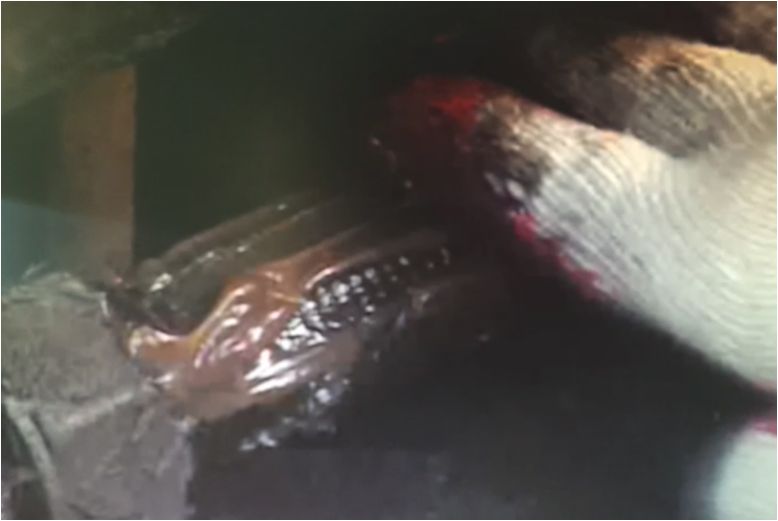

8. 다음 동영상에서의 그리스 주입법을 무엇이라 하는가?

정답 : 수동 그리스 주입법, (손 급지법)









9. 다음 센서의 정확한 명칭을 쓰시오.

정답 : 토크 센서







10. 다음 기계요소에 대한 명칭과 가, 나, 다, 라, 마의 명칭을 쓰시오.

① 명칭 : 소켓 렌치 세트

② 가 : 슬라이딩 T 핸들

    나 : 스피드 핸들

    다: 래칫 핸들

   라 : 유니버설 조인트

   마 : 팁 소켓
