2021년 4월29일 9시 :설비보전기사 동영상 필답



※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.



배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---



2021년 4월29일 9시 동영상 필답: 문제

1. 다음 가, 나, 다의 명칭을 쓰시오.

가.

나.

다.









2. 다음 가, 나의 부품 요소 명칭을 쓰시오.

가 :

나 :







3. 다음 가 ~ 다의 요소 명칭과 풀림 방지 효과가 가장 큰 것의 기호는 무엇인가?

① 명칭

가 :

나 :

다 :











4. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링의 종류 :

② 안지름 :





5. 다음 기계요소의 명칭과 가, 나의 형식을 쓰시오.

① 명칭 :

② 형식

가 :

나 :











6. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 :

② 용도 :









7. 다음 기계장치의 명칭을 쓰시오.

정답 :









8. 다음 동영상과 같은 필터에서 "60G"는 무엇을 나타내는가?

정답 :







9. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 :

2. 용도 :









10. 다음 기계장치의 명칭을 쓰시오.

정답 :





---

 2021년 4월29일 9시 동영상 필답: 문제/정답

1. 다음 가, 나, 다의 명칭을 쓰시오.

가. 체인식 무단 변속기

나. 사일런트 체인

다. 베벨기어

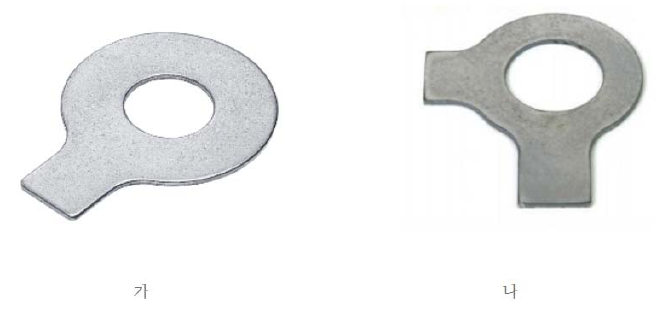

2. 다음 가, 나의 부품 요소 명칭을 쓰시오.

가 : 한쪽 혀붙이 와셔

나 : 양쪽 혀붙이 와셔







3. 다음 가 ~ 다의 요소 명칭과 풀림 방지 효과가 가장 큰 것의 기호는 무엇인가?

① 명칭

가 : 스프링 와셔

나 : 평와셔

다 : 로크와셔











4. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링의 종류 : 단열 깊은 홈 볼베어링

② 안지름 : 60mm(12x5=60mm)







5. 다음 기계요소의 명칭과 가, 나의 형식을 쓰시오.

① 명칭 : 기초볼트(앙카볼트)

② 형식

가 : JA형

나 : L형

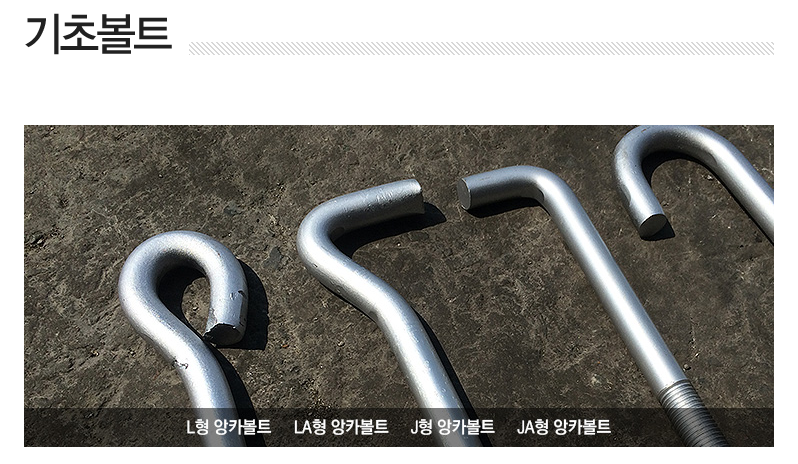

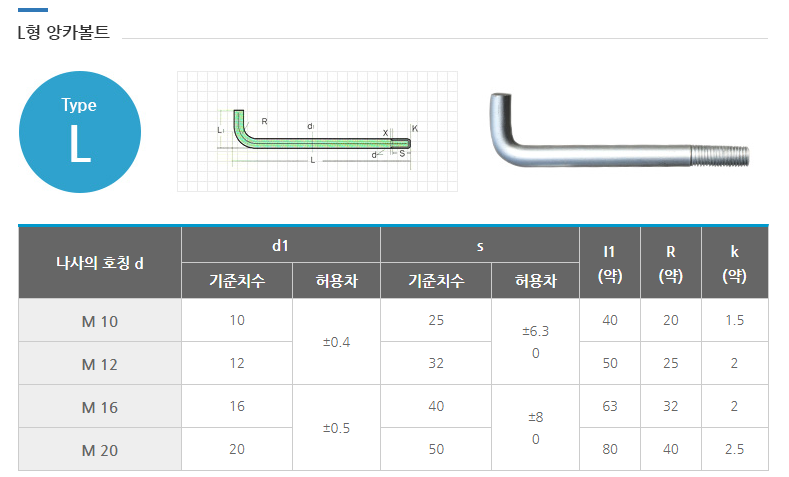

※ 기초 볼트(앙카 볼트)의 종류

기계, 구조물 등을 바닥에 고정시키기 위하여 사용하는 볼트이다. 한쪽은 수나사로 가공되어 있어 물체를 고정시키는 데 사용하고, 다른 쪽은 콘크리트에서 고정되었을 때 움직이지 않도록 되어 있으며 여러 가지 형태가 있다. 기초 볼트 형식은 J형, L형, JA형, LA형이다.

이미지 출처: (주)동성앙카



아래 이미지 출처: (주)동성앙카







6. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 샤클

② 용도 : 와이어 로프의 줄걸이 보조기구로 사용

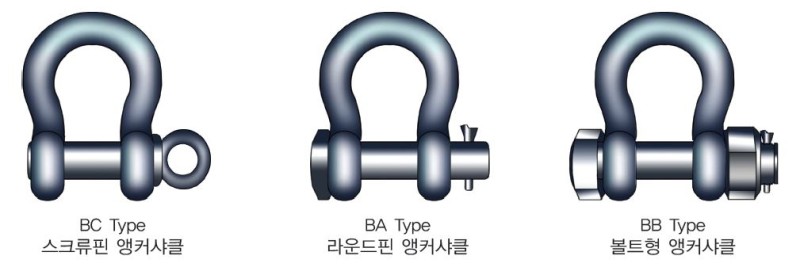

샤클이란?

샤클은 와이어로프, 체인 등과 연결하여 들거나 고정시키는데 사용하며 샤클의 종류에는 굽은 샤클(Bow shackle)과 곧은 샤클(Straight shackle)이 있다.

Anchor Shackle (굽은 샤클)

Chain Shackle (곧은 샤클)







7. 다음 기계장치의 명칭을 쓰시오.

정답 : 벌류트 펌프









8. 다음 동영상과 같은 필터에서 "60G"는 무엇을 나타내는가?

정답 : 60μm







9. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 : 온도 센서

2. 용도 : 온도 측정용

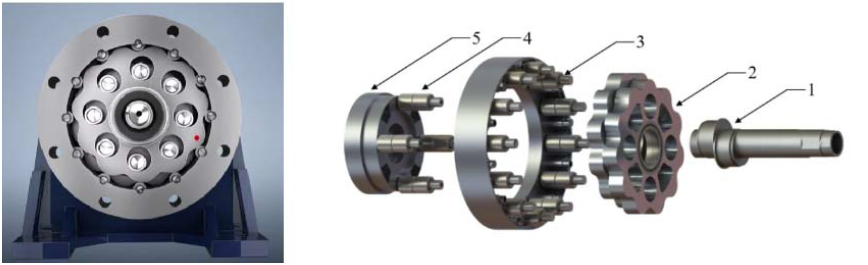

10. 다음 기계장치의 명칭을 쓰시오.

정답 : 사이클로이드 감속기
