2021년 4월29일 11시 :설비보전기사 동영상 필답



※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.



배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---



2021년 4월29일 11시 동영상 필답: 문제

1. 다음 가, 나, 다를 1종, 2종, 3종, 4종으로 분류하시오.

가 :

나 :

다 :









2. 다음 센서의 정확한 명칭을 쓰시오.

가.

나.









3. 다음 요소의 명칭과 특성 3가지를 쓰시오.



① 명칭 :

② 특성

○

○

○









4. 다음 요소의 명칭과 역할을 쓰시오.

1. 명칭 :

2. 역할 :







5. 다음 동영상과 같이 시간 영역 데이터를 주파수 영역 데이터로 변환시키는 것을 무엇이라 하는가?

정답 :







6. 다일반 광유계 작동유의 수분 혼입 관계치는 얼마인가?

정답 :









7. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 :

② 안지름 :









8. 다음 동영상에서 보여주는 기계요소의 정확한 명칭 및 특징 3가지를 적으시오.

가. 명칭 :

나. 특징

○

○

○









9. 커플링과 축의 얼라이먼트 작업에 필요한 공구 3가지를 쓰시오.

정답 :









10. 다음에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.

① 명칭 :

② 특성

○

○

○

---

2021년 4월29일 11시 동영상 필답: 문제/정답



1. 다음 가, 나, 다를 1종, 2종, 3종, 4종으로 분류하시오.

가 : 1종(한쪽 모따기)

나 : 2종(양쪽 모따기)

다 : 3종(양쪽 모따기, H가 작다)



※라 : 4종(한쪽 모따기 + 왼쪽에 원통)









2. 다음 센서의 정확한 명칭을 쓰시오.

가. 정전 용량형 센서

나. 유도형 센서









3. 다음 요소의 명칭과 특성 3가지를 쓰시오.



① 명칭 : 타이밍 벨트

② 특성

○ 동기 전동이 가능하다.

○ 미끄럼이 없다.

○ 정확한 속도비로 회전수를 전달한다.

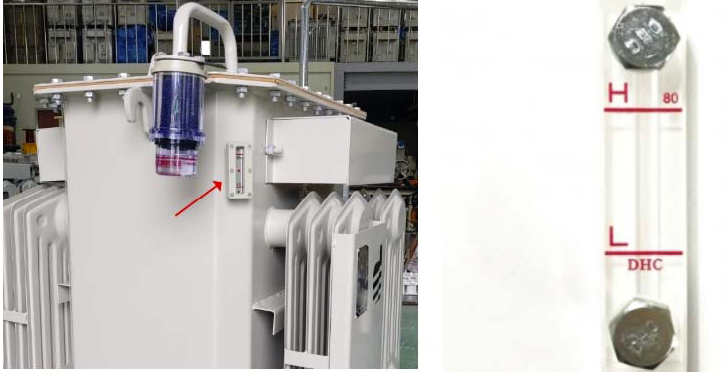

4. 다음 요소의 명칭과 역할을 쓰시오.

1. 명칭 : 유면계

2. 역할 : 오일 탱크 내의 윤활유량 점검







5. 다음 동영상과 같이 시간 영역 데이터를 주파수 영역 데이터로 변환시키는 것을 무엇이라 하는가?

정답 : FFT(프리에 변환)







6. 다일반 광유계 작동유의 수분 혼입 관계치는 얼마인가?

정답 : 0.2% 이하









7. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 : 원통 롤러 베어링

② 안지름 : 60mm(12x5 = 60mm)









8. 다음 동영상에서 보여주는 기계요소의 정확한 명칭 및 특징 3가지를 적으시오.

가. 명칭 : 유니버셜 조인트

나. 특징

○ 축의 변위를 흡수하여 부드러운 동력전달.

○ 위치변화가 가능하다 (회전각 흡수)

○ 축간 간격조정이 가능하다. (스프라인 가공 시)









9. 커플링과 축의 얼라이먼트 작업에 필요한 공구 3가지를 쓰시오.

정답 : 스틸자, 다이얼 게이지, 두께 게이지









10. 다음에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.

① 명칭 : 헬리컬 기어

② 특성

○ 이가 부드럽게 맞물린다.

○ 원활하게 회전하므로 소음이 적다.

○ 큰 힘을 전달할 수 있다.
