2019년 6월29일 9시 : 설비보전기사 동영상 필답



2019년 6월29일 9시 동영상 필답: 문제/정답

1. 다음 측정기의 명칭을 쓰시오.

정답 :







2. 다음 펌프의 명칭을 쓰고 모양에 대한 특징과 배출량에 대한 특징을 1가지씩 쓰시오.

1. 명칭 :

2. 모양특징 :

3. 배출량특징 :







3. 다음에서 보여주는 센서는?

답 :







4. 다음 부품의 명칭과 용도 2가지를 쓰시오.

1. 명칭 :

2. 용도

○

○







5. 다음 작업의 명칭과 가, 나, 다의 공기구의 명칭을 쓰시오.

① 작업명칭 :

② 공기구 명칭

가 :

나 :

다 :









6. 다음 기계장치의 명칭을 쓰시오.

정답 :







7. 다음과 같이 tip을 교체하는 이유를 기술하시오.

정답 :





8. 다음 기어 박스에서 입력측은 상단 기어 회전 주파수가 1,770rpm이다. 각 기어의 잇수가 아래와 같을 때 기어 맞물림 주파수를 계산하시오.



A : 상단 기어 잇수 = 256개

B : 중간 기어 잇수 = 157개

C : 하단 기어 잇수 = 94개



※ 기어 맞물림 주파수









9. 다음에서 A, B의 유압 작동유 냉각 방식을 쓰시오.

A :

B :







10. 다음은 무엇은 하는 작업인가?

정답 :



---



2019년 6월29일 9시 동영상 필답: 문제/정답

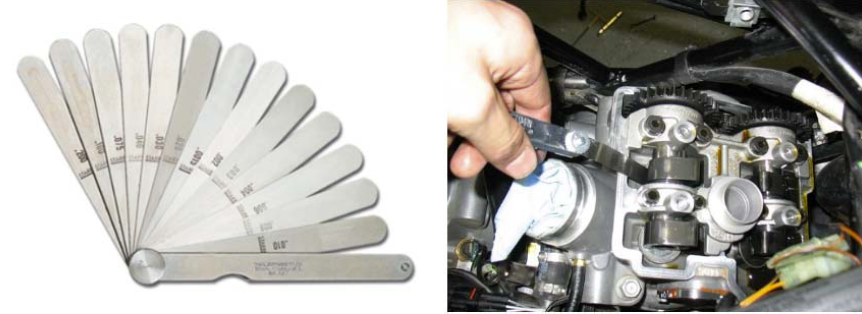

1. 다음 측정기의 명칭을 쓰시오.

정답 : 틈새 게이지(필러게이지/두께게이지)









2. 다음 펌프의 명칭을 쓰고 모양에 대한 특징과 배출량에 대한 특징을 1가지씩 쓰시오.

1. 명칭 : 트로코이드 펌프

2. 모양특징 : 안쪽 로터의 잇수가 바깥쪽 로터보다 1개 적다.

3. 배출량특징 : 바깥쪽 로터의 모양에 따라 배출량이 결정된다.

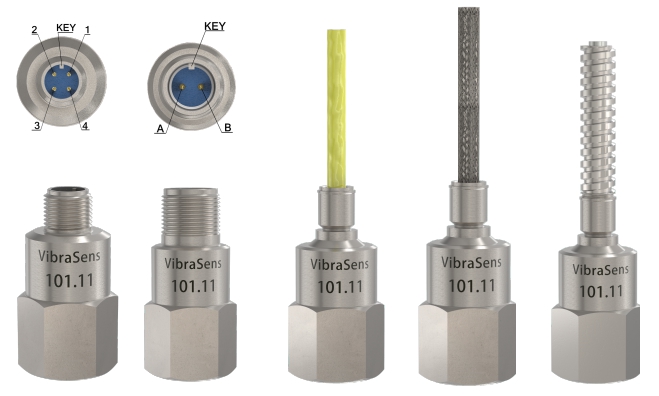

3. 다음에서 보여주는 센서는?

답 : 가속도 센서

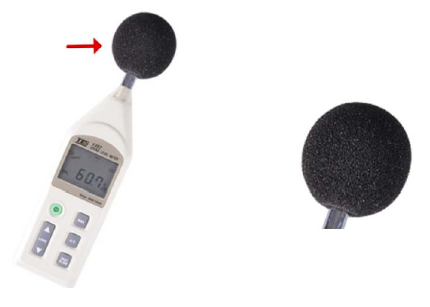

4. 다음 부품의 명칭과 용도 2가지를 쓰시오.

1. 명칭 : 방풍망

2. 용도

○ 소음 측정 시 바람의영향 감소

○ 습기 등 이물질로부터 소음 측정기 보호









5. 다음 작업의 명칭과 가, 나, 다의 공기구의 명칭을 쓰시오.

① 작업명칭 : 축 정렬 작업

② 공기구 명칭

가 : 나이프 에지

나 : 테이퍼 게이지

다 : 다이얼 게이지

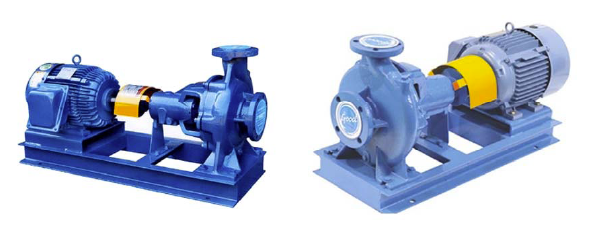

6. 다음 기계장치의 명칭을 쓰시오.

정답 : 벌류트 펌프

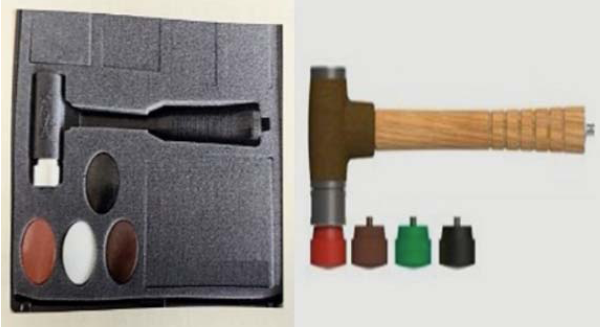

7. 다음과 같이 tip을 교체하는 이유를 기술하시오.

정답 : 충격신호의 주파수 범위를 조절(선택)하기 위해

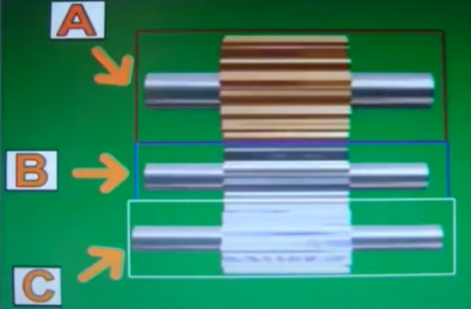

8. 다음 기어 박스에서 입력측은 상단 기어 회전 주파수가 1,770rpm이다. 각 기어의 잇수가 아래와 같을 때 기어 맞물림 주파수를 계산하시오.



A : 상단 기어 잇수 = 256개

B : 중간 기어 잇수 = 157개

C : 하단 기어 잇수 = 94개



※ 기어 맞물림 주파수 = 기어 잇수 x 기어 회전 주파수 = 256 x 1,770 / 60 = 7,552Hz









9. 다음에서 A, B의 유압 작동유 냉각 방식을 쓰시오.

A : 공냉식

B : 수냉식

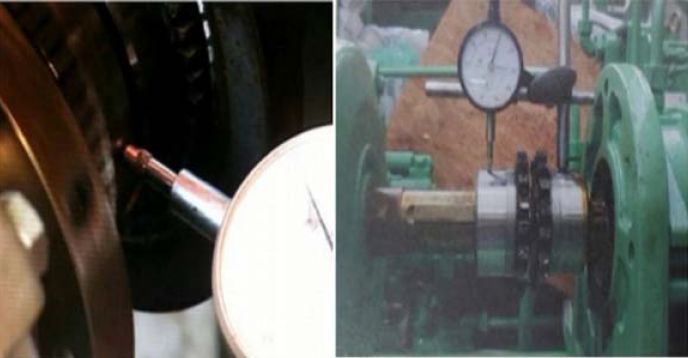

10. 다음은 무엇은 하는 작업인가?

정답 : 축의 흔들림 측정 작업
