2019년 4월14일 9시 : 설비보전기사 동영상 필답



※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.



배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.



---



2019년 4월14일 9시 동영상 필답: 문제/정답







1.  다음 센서의 정확한 명칭을 쓰시오.

가.

나.





2.  동영상은 펌프 구동용 모터에서 측정한 주파수이다. 그래프에서 보이는 방향이 다른 방향의 진동 값보다 매우 높게 나타나고 있다. 이 때 이 설비에서 발생하고 있는 결함 원인을 기술하고 적합한 대책을 세우시오. 설비사양은 아래와 같다. (설비사양 : 구동 Motor 3상, 60Hz, 2극, 75마력, 전압 440V, Motor 정격 회전수: 3596 rpm 커플링 타입 : Flange Coupling)

가. 결함 원인 :



나. 대책 :







3.  다음 가, 나의 명칭과 용도를 쓰시오.

① 명칭

가 :

나 :

​

② 용도

가 :

나 :





4. 다음 공기구의 정확한 명칭을 쓰시오.

정답 :





5. 다음 동영상과 같이 회전체의 회전속도를 측정하는 계측기의 명칭을 쓰시오.

정답 :









6. 다음 부품의 명칭과 특성 3가지를 쓰시오.

① 명칭 :

② 특성

○

○

○







7. 다음 동영상과 같은 필터에서 "60G"는 무엇을 나타내는가?

정답 :





8. 다음은 강제 순환 장치이다. 화살표가 지시하는 부품의 명칭과 역할을 쓰시오.

1. 명칭 :

2. 역할 :







9. 다음은 그리스의 시험 명칭과 목적을 쓰시오.

1. 명칭 :

2. 목적 :





10. 다음 요소의 명칭과 역할을 쓰시오.



1. 명칭 :

2. 역할 :



---

2019년 4월14일 9시 동영상 필답: 문제/정답





1. 다음 센서의 정확한 명칭을 쓰시오.

가. 정전 용량형 센서

나. 유도형 센서





2. 동영상은 펌프 구동용 모터에서 측정한 주파수이다. 그래프에서 보이는 방향이 다른 방향의 진동 값보다 매우 높게 나타나고 있다. 이 때 이 설비에서 발생하고 있는 결함 원인을 기술하고 적합한 대책을 세우시오. 설비사양은 아래와 같다. (설비사양 : 구동 Motor 3상, 60Hz, 2극, 75마력, 전압 440V, Motor 정격 회전수: 3596 rpm 커플링 타입 : Flange Coupling)

가. 결함 원인 :



나. 대책 :

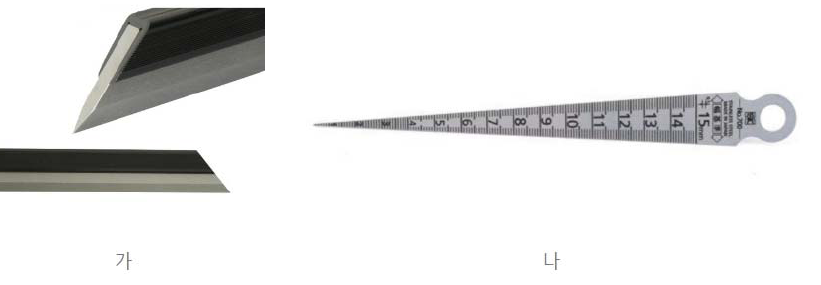

3. 다음 가, 나의 명칭과 용도를 쓰시오.

① 명칭

가 : 스트레이트 에지

나 : 테이퍼 게이지

​

② 용도

가 : 평면도 검사

나 : 플랜지 면 간극 측정





4. 다음 공기구의 정확한 명칭을 쓰시오.

정답 : 파이프 벤더 / 튜브 벤더





5. 다음 동영상과 같이 회전체의 회전속도를 측정하는 계측기의 명칭을 쓰시오.

정답 : 스트로보스코프





6. 다음 부품의 명칭과 특성 3가지를 쓰시오.

① 명칭 : 플랜지 플렉시블 커플링

② 특성

○ 정비가 필요없다.

○ 설치 분해가 용이하다.

○ 큰 토크 전달이 가능하다.





7. 다음 동영상과 같은 필터에서 "60G"는 무엇을 나타내는가?

정답 : 60μm







8. 다음은 강제 순환 장치이다. 화살표가 지시하는 부품의 명칭과 역할을 쓰시오.

1. 명칭 : 냉각기

2. 역할 : 오일의 점도를 일정하게 유지하기 위해 온도 상승을 예방한다.

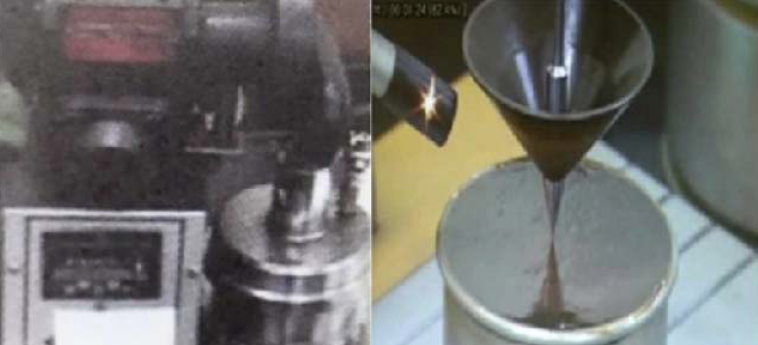

9. 다음은 그리스의 시험 명칭과 목적을 쓰시오.

1. 명칭 : 혼화 안정도 시험

2. 목적 : 그리스의 전단 안정성 평가





10. 다음 요소의 명칭과 역할을 쓰시오.



1. 명칭 : 유면계

2. 역할 : 오일 탱크 내의 윤활유량 점검
