2019년 4월14일 11시 : 설비보전기사 동영상 필답



※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.



배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.





---



2019년 4월14일11시 동영상 필답: 문제/





1. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 :

② 용도 :









2. 다음 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동 특성을 무엇이라 하는가?



정답 :







3. 다음 기계요소의 명칭과 이것을 체결하는 공구를 쓰시오.

① 명칭 :

② 체결공구 :







4. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.

① 명칭 :

② 운동 형태 :

③ 단점

○

○

○







5. 터보 컴프레서에 주로 고속 회전체의 축 진동을 측정하기 위해 설치되는 센서의 명칭을 쓰시오.

정답 :







6. 다음 동영상에서 지시하는 A, B의 명칭을 쓰시오.

A :

B :





7. 다음에서 화살표가 지시하는 부품의 명칭은?

정답 :







8. 다음은 윤활유의 무슨 현상인가?

정답 :







9. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

정답 :





10. 다음 기계요소의 정확한 명칭을 쓰시오.

① 명칭

가.

나.



② 용도 :



---

2019년 4월14일11시 동영상 필답: 문제/정답





1. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.

① 명칭 : 평행 핀

② 용도 : 부품의 위치 결정









2. 다음 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동 특성을 무엇이라 하는가?



정답 : 맥놀이

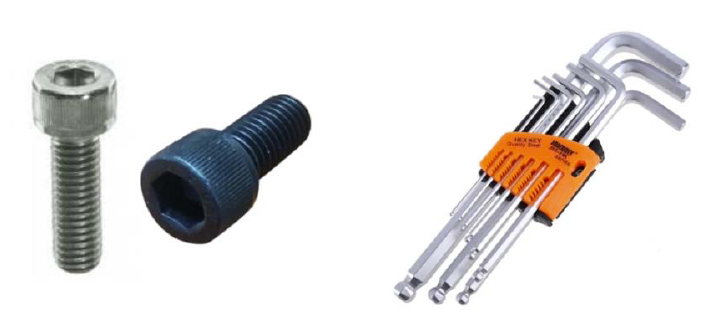

3. 다음 기계요소의 명칭과 이것을 체결하는 공구를 쓰시오.

① 명칭 : 육각 구멍붙이 볼트

② 체결공구 : L 렌치

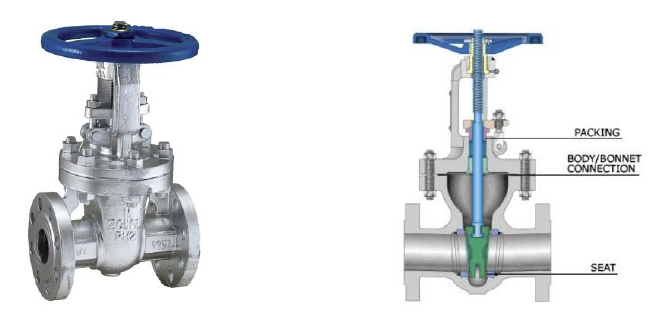

4. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.

① 명칭 : 게이트 밸브

② 운동 형태 : 직선 미끄럼 운동

③ 단점

○ 밸브 개폐에 시간이 소요된다.

○ 마멸이 쉽다.

○ 수명이 짧다.







5. 터보 컴프레서에 주로 고속 회전체의 축 진동을 측정하기 위해 설치되는 센서의 명칭을 쓰시오.

정답 : 변위 센서







6. 다음 동영상에서 지시하는 A, B의 명칭을 쓰시오.

A : 충격 망치

B : 가속도 센서







7. 다음에서 화살표가 지시하는 부품의 명칭은?

정답 : 분배 밸브(혹은 분배기)







8. 다음은 윤활유의 무슨 현상인가?

정답 : 유화현상







9. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

정답 : 두 측정 위치의 상대 위상을 측정하기 위해







10. 다음 기계요소의 정확한 명칭을 쓰시오.

① 명칭

가. 분할 핀

나. 홈붙이 육각 너트



② 용도 : 너트 풀림 방지
