실기필답 기출 및 예상문제: 4_회전기계 진단 : 31~40

31. 다음 동영상에서 커플링과 축의 얼라이먼트 작업에 필요한 공구는?

가. 정답 : 스틸자, 다이얼게이지, 두께(틈새)게이지, 다이얼게이지 고정용 마그네트

32. 다음 동영상에서 게이지 명칭은?

가. 명칭 : 테이퍼 게이지

나. 용도 : 내경, 간극 측정

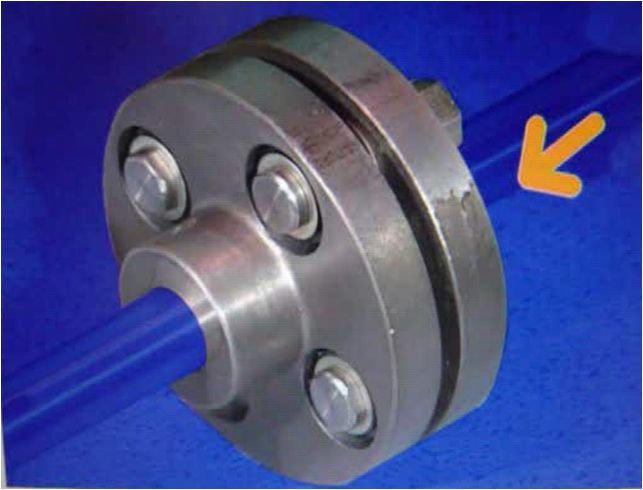

33. 다음 동영상에서 화살표가 지시하는 부품의 명칭과 특성 3가지를 쓰시오

가. 명칭 : 플랜지 플렉시블 커플링

나. 특성 :

1) 윤활 및 정비가 필요 없다.

2) 경량이지만 큰 토크 전달이 가능하다.

3) 백래시가 없고 비틀림 강성이 우수하다.

4) 장착 및 분해가 용이하다.

34. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.

가. 명칭 : 체인 커플링

나. 특성

○ 체인 연결핀으로 간단한 분해조립

○ 수명이 길다.

○ 약간의 편심과 편각작용

○ 설치나 보수가 간단하다.

35. 다음 동영상에서 화살표가 지시하는 기계요소의 명칭과 특성 2가지를쓰시오.

가. 명칭 : 그리드 커플링

나. 특성 :

1) 편심 오차가 2~3㎜ 일 때는 무리 없이 동력전달이 가능하다.

2) 각도 오차가 2~3°일 때 무리 없이 동력전달이 가능하다.

3) 비틀림에 대한 유연성이 좋다.

36. 다음 동영상의 화살표가 지시하는 기계요소의 명칭과 특성 3가지를 쓰시오.

가. 명칭 : 기어 커플링

나. 특징 :

1) 긴 수명과 동력 손실이 적다

2) 크라운 기어로 가공되어 점접촉을 한다.

3) 평행 오차, 각도 오차, 축 유동오차를 허용한다.

37. 다음 동영상에서 지시하는 기계요소의 정확한 명칭과 특성 3가지를 쓰시오.

가. 명칭 : 죠 커플링(jaw coupling, jaw flexcoupling, elastic coupling)

나. 특성 :

1) 진동과 순간적인 과부하에 다른 충격감소

2) 스파이더가 파손해도 가동

3) 축 유동오차, 편각, 편심 허용

4) 윤활 필요 없고 육안 점검 가능

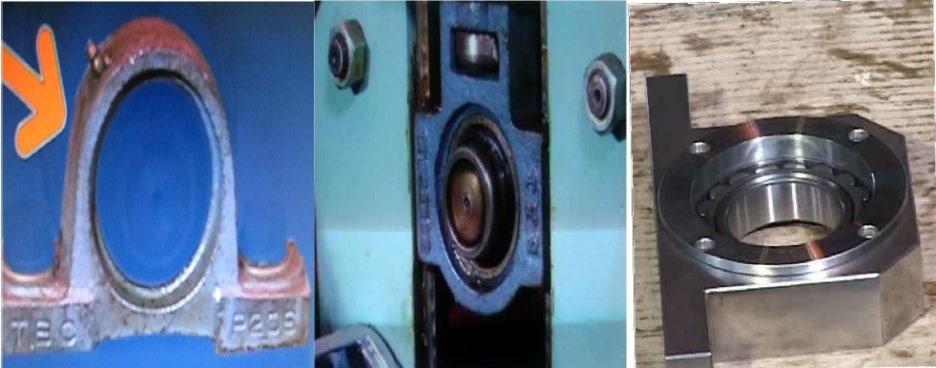

38. 다음 동영상에서 화살표가 지시하는 부품의 명칭을 쓰시오.

가. 명칭 : 베어링 유닛

39. 다음 동영상의 베어링 종류와 안지름을 쓰시오

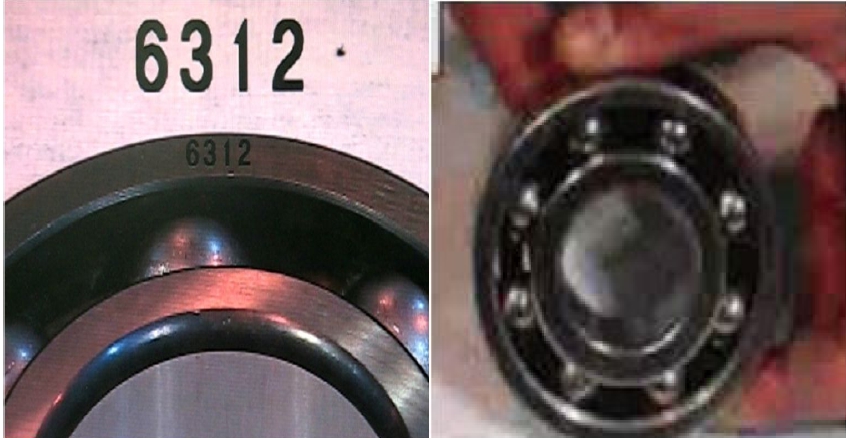

가. 베어링 종류 : 단열 깊은 홈형 볼베어링

나. 안지름 : 60㎜

40. 다음 동영상의 베어링 종류와 안지름을 쓰시오.

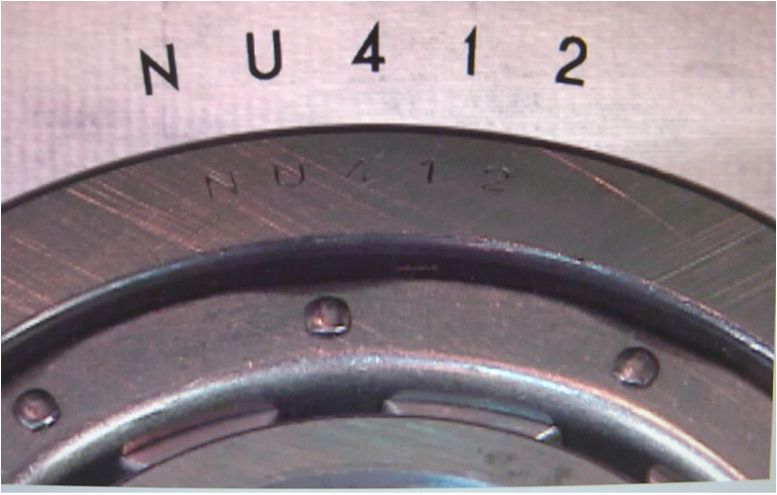

가. 베어링 종류 : 원통 롤러 베어링

나. 안지름 : 60㎜
