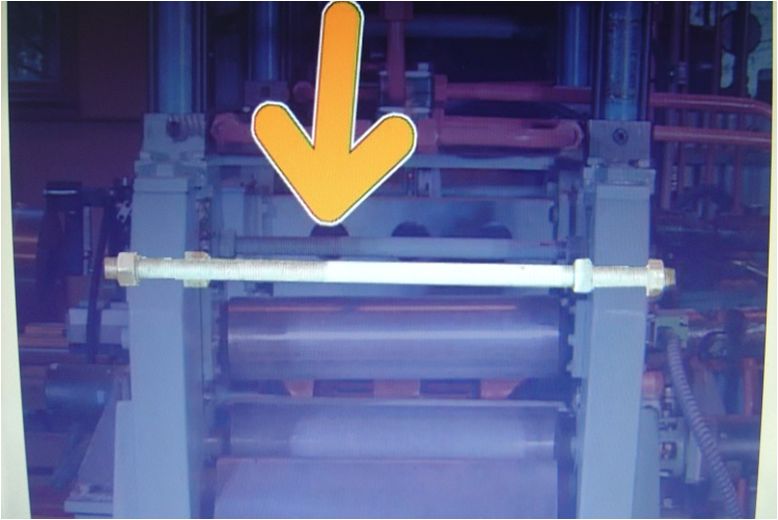

11. 다음 동영상에서 화살표가 지시하는 부품의 명칭과 역할을 쓰시오.

가. 명칭 : 스테이 볼트



나. 역할 : 부품의 일정간격 유지

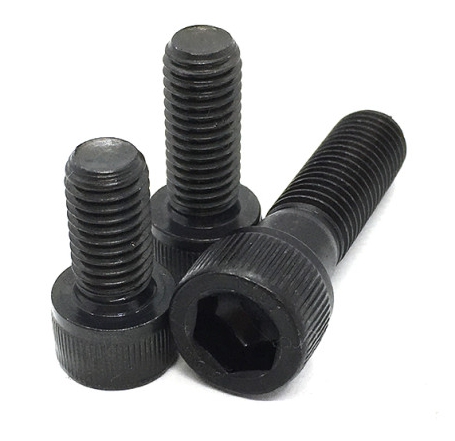

12. 다음 동영상의 화살표가 지시하는 기계요소의 명칭과 이것을 체결하는 공구를 쓰시오.

.

가. 명칭 : 육각 구멍붙이볼트



나. 체결공구 : L 렌치









13. 다음 동영상에서 보여주는 부품의 명칭을 적으시오.

가. 명칭 : 아이 볼트



나. 용도 : 무거운 기계와 전동기 등을 들어 올리거나, 부품을 들어 올리는데 사용

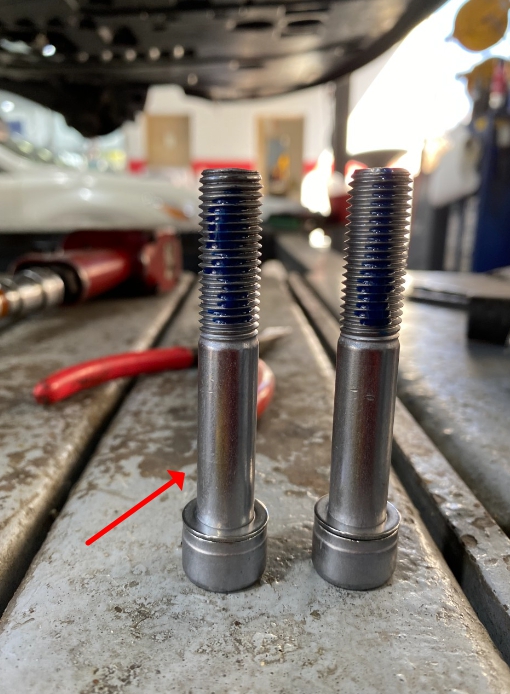

14. 화살표가 지시하는 기계요소의 명칭을 쓰시오.

가. 명칭 : 리머 볼트



나. 용도 : 플랜지 커플링,기어커플링 등에 사용

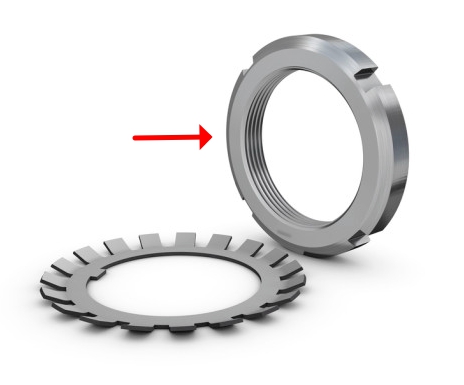

15. 다음 동영상에서 화살표가 지시하는 부품의 명칭을 쓰시오?

가. 명칭 : 로크 너트



나. 용도 : 베어링 고정 시 사용







16. 다음 동영상에서 지시하는 기계요소의 정확한 명칭을 적으시오.

가. 명칭 : 로크 와셔



나. 용도 : 로크너트 풀림 방지









17. 다음 동영상에서 풀림 방지 효과가 가장 큰 것은?



정답 : C (로크 와셔)

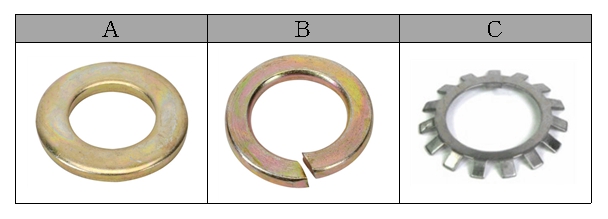

18. 다음 동영상의 A, B 명칭을 쓰시오.



가. A 명칭 : 평 와셔



나. B 명칭 : 스프링 와셔





19. 다음 동영상에서 연삭기의 A, B나사의 감김 방향이 다른 이유를 쓰시오.

정답 : 풀림 방지(진동에 의한)

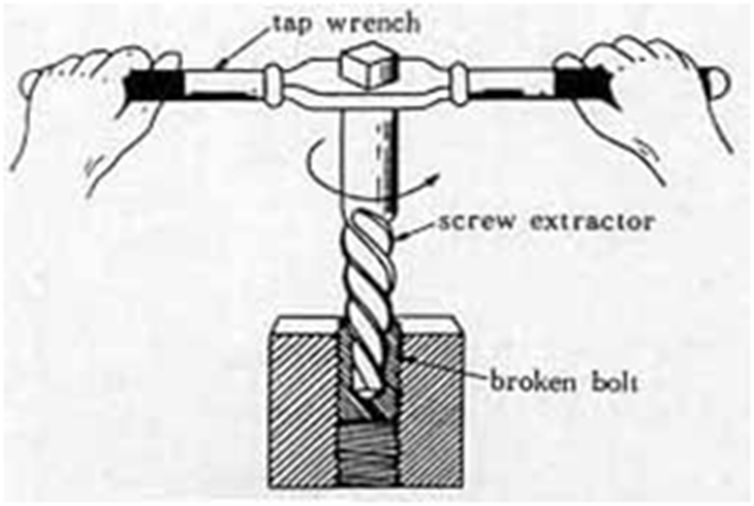

20. 그림과 같은 작업의 목적과 올바른 사용법을 설명하시오

가. 목적 : 스크류 익스트랙터(Screw Extractor) - 부러진 볼트의 제거법



나. 사용방법 : 볼트 직경의 60% 정도 되는 구멍을 드릴로 뚫고 스크류 익스트랙터로 제거한다.

이때 강한 충격을 주지 않는다.
