실기필답 기출 및 예상문제: 4_회전기계 진단 : 51~60

실기필답 기출 및 예상문제: 4_회전기계 진단 : 51~60

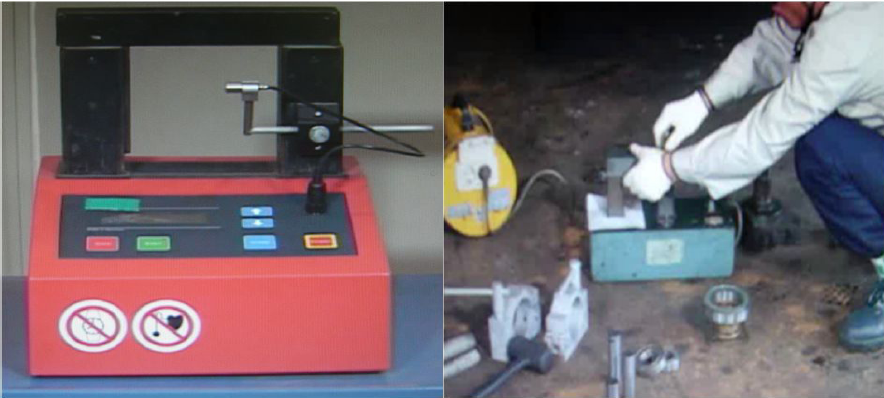

51. 다음 동영상의 장비 명칭은 무엇인가?

가. 명칭 : 베어링 유도 가열기



나. 용도 : 베어링 가열 끼워맞춤 할 때 사용하는 가열기구

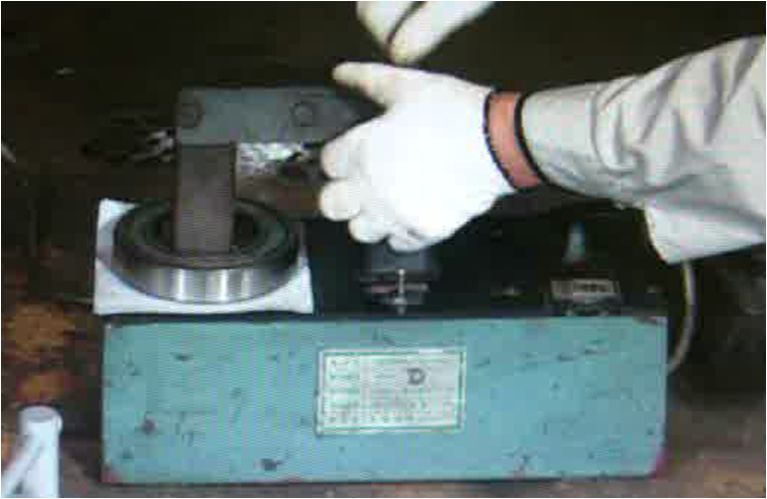

52. 다음 동영상(베어링 유도가열기)과 같은 작업 시 가열 한계온도는 얼마인가?

가. 한계 온도 : 120℃









53. 다음 동영상(베어링 유도가열기)과 같은 작업 시 주의사항 3가지를 쓰시오.

정답



1) 접지를 시킨다.



2) 절연 장갑을 착용한다.



3) 금속제 휴대품 착용을 금지한다.

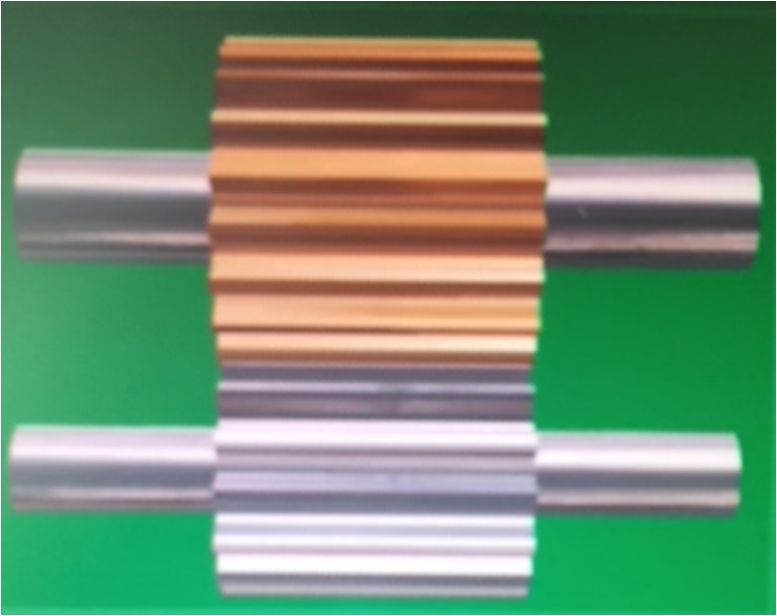

54. 다음 동영상에서 화살표가 지시하는 부품의 명칭을 쓰시오.

가. 명칭 : 스퍼기어

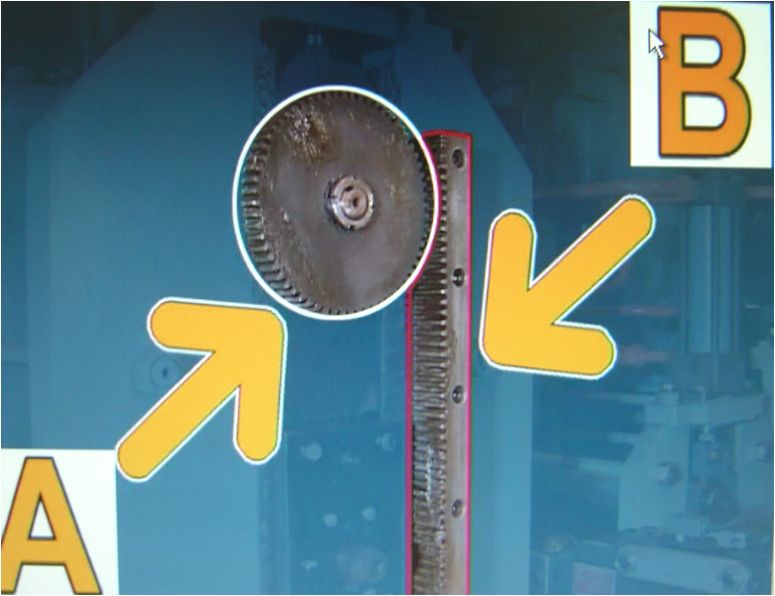

55. 다음 동영상에서 화살표가 지시하는 부품의 명칭을 쓰시오.

가. A 부품 명칭 : 피니언



나. B 부품 명칭 : 래크

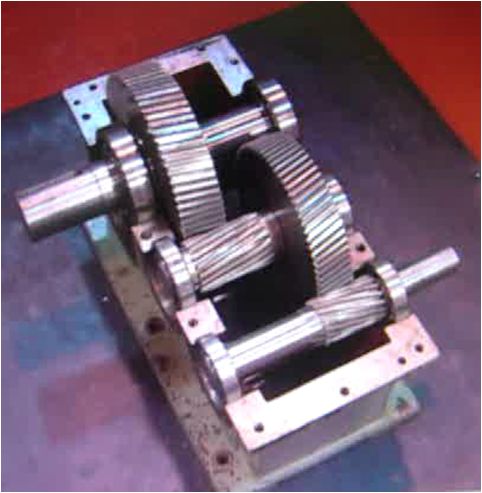

56. 다음 동영상에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.



가. 명칭 : 헬리컬 기어



나. 특성 :



1) 이가 어느 각도(10~30°) 비틀어져 있다.



2) 스퍼기어에 비해 이가 부드럽게 맞물린다.



3) 큰 힘을 전달 할 수 있다.



4) 추력이 발생한다.

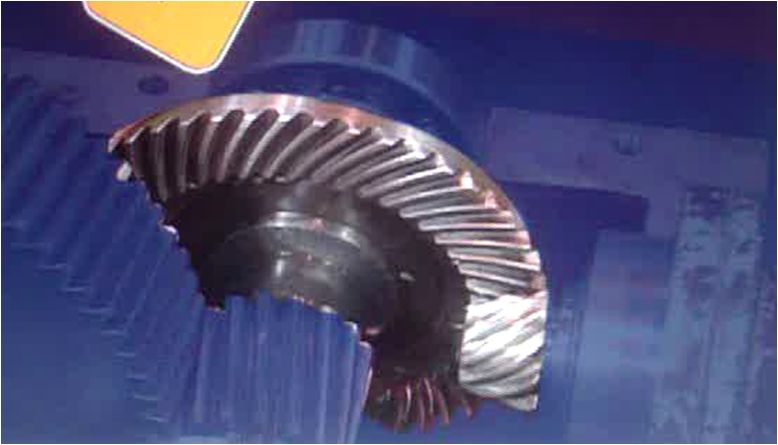

57. 다음 동영상에서 화살표가 지시하는 부품의 명칭과 특성 2가지를 쓰시오.

가. 명칭 : 스파이럴 베벨 기어



나. 특징 :



1) 잇줄이 나선 모양으로 된 베벨 기어



2) 한 번에 접촉하는 물림 길이가 크기



때문에 스트레이트 베벨 기어에 비해 운동이 부드럽다.



3) 고속 맞물림 할 때 진동 소음을 줄일수 있다.

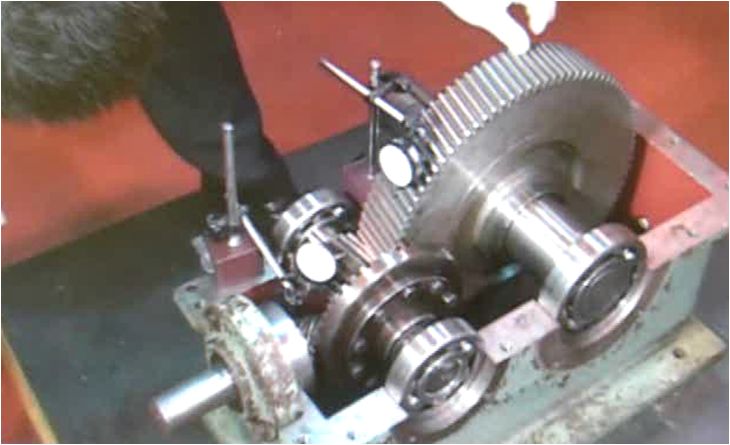

58. 다음 동영상은 무엇을 하는 작업이며 행하는 이유 3가지를 쓰시오.

가. 작업 명 : 백래시 측정 작업



나. 행하는 이유 :



1) 가공 상 오차 및 열 발생으로 인한변형 방지



2) 각 부품 간 간섭을 제거하여 원활한 운전을 위함.



3) 정역 운전이나 토크의 맥동에 따른 진동, 충격 방지 위함.

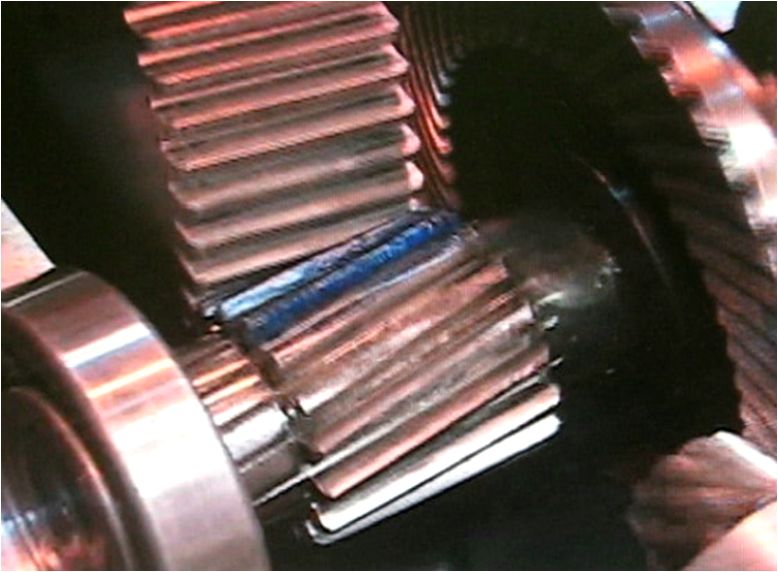

59. 다음 동영상(헬리컬기어에 색칠해서 회전)은 무슨 작업인가?

정답 : 치합 측정 작업(이 닿기 측정 작업, contact 측정 작업)







60. 다음 동영상에서 화살표가 지시하는 부품의 크기를 전부 쓰시오.

가. 부품 크기 : M, A, B, C, D, E, (작은 것부터 → 큰 것)





---



회전기계 진단 : 문제 51~60



51. 다음 동영상의 장비 명칭은 무엇인가?

가. 명칭 :



나. 용도 :









52. 다음 동영상(베어링 유도가열기)과 같은 작업 시 가열 한계온도는 얼마인가?

가. 한계 온도 :







53. 다음 동영상(베어링 유도가열기)과 같은 작업 시 주의사항 3가지를 쓰시오.

정답



1)



2)



3)







54. 다음 동영상에서 화살표가 지시하는 부품의 명칭을 쓰시오.

가. 명칭 :







55. 다음 동영상에서 화살표가 지시하는 부품의 명칭을 쓰시오

가. A 부품 명칭 :



나. B 부품 명칭 :







56. 다음 동영상에서 보여주는 기계요소의 명칭과 특성 3가지를 쓰시오.

가. 명칭 :



나. 특성 :



1)



2)



3)



4)







57. 다음 동영상에서 화살표가 지시하는 부품의 명칭과 특성 2가지를 쓰시오.

가. 명칭 :



나. 특징 :



1)



2)



3)







58. 다음 동영상은 무엇을 하는 작업이며 행하는 이유 3가지를 쓰시오.

가. 작업 명 :



나. 행하는 이유 :



1)



2)



3)





59. 다음 동영상(헬리컬기어에 색칠해서 회전)은 무슨 작업인가?

정답 :







60. 다음 동영상에서 화살표가 지시하는 부품의 크기를 전부 쓰시오.

가. 부품 크기 :
