2022년 7월28일 9시 :설비보전기사 동영상 필답

※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.

​

배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---

2022년 7월28일 9시 :설비보전기사 동영상 필답: 문제

1. 다음 부품 가, 나, 다, 라의 명칭을 쓰시오.



가.

나.

다.

라.







2. 다음 펌프의 명칭과 흡입구경을 가, 나중 선택하여 쓰시오.

① 명칭 :

② 흡입 구경 :

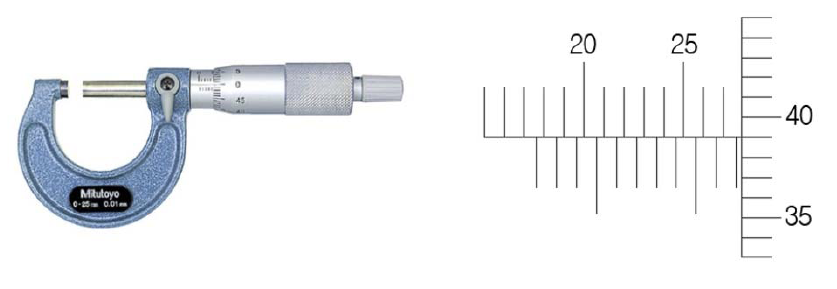

3. 다음 게이지의 명칭과 측정값을 쓰시오.

① 명칭 :

② 측정값 :







4. 다음 가, 나의 공기구 명칭과 측정값을 쓰시오.

① 명칭

가 :

나 :

​

② 측정값 :







5. 다음의 윤활기 기기의 명칭은?

정답 :

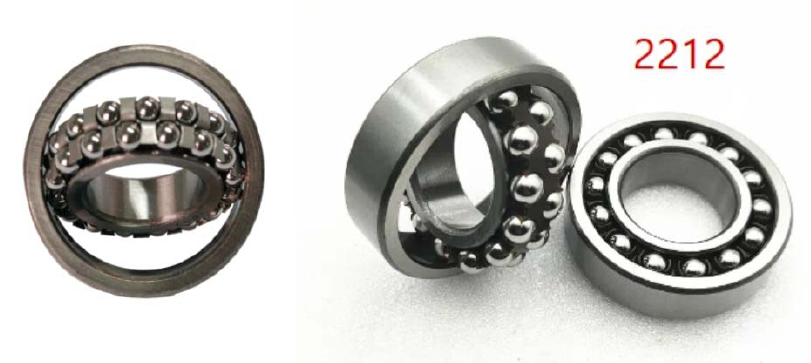

6. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 :

② 안지름 :







7. 다음 요소의 명칭과 특성 3가지를 쓰시오.

① 명칭 :

② 특성

○

○

○







8. 다음 기어 박스에서 입력측은 상단 기어 회전 주파수가 1,770rpm이다. 각 기어의 잇수가 아래와 같을 때 기어 맞물림 주파수를 계산하시오.



A : 상단 기어 잇수 = 256개

B : 중간 기어 잇수 = 157개

C : 하단 기어 잇수 = 94개

※ 기어 맞물림 주파수 :







9. 다음 지시하는 가, 나, 다, 라의 나사 명칭을 각각 쓰시오.

가.

나.

다.

라.







10. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 :

2. 용도 :







---

2022년 7월28일 9시 :설비보전기사 동영상 필답

1. 다음 부품 가, 나, 다, 라의 명칭을 쓰시오.



가. 유니온 조인트

나. 줄임 엘보(이경엘보)

다. 줄임 티(이경티)

라. 줄임 소켓(이경소켓, 레듀샤)







2. 다음 펌프의 명칭과 흡입구경을 가, 나중 선택하여 쓰시오.

① 명칭 : 양흡입 펌프

② 흡입 구경 : 나







3. 다음 게이지의 명칭과 측정값을 쓰시오.

① 명칭 : 외측 마이크로미터

② 측정값 : 27.89mm(27+0.5+0.39=27.89mm)







4. 다음 가, 나의 공기구 명칭과 측정값을 쓰시오.

① 명칭

가 : 심

나 : 토크렌치

​

② 측정값 : 600kgf.cm







5. 다음의 윤활기 기기의 명칭은?

정답 : 그리스 건





6. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 : 자동 조심형 볼 베어링

② 안지름 : 60mm(12x5 = 60mm)







7. 다음 요소의 명칭과 특성 3가지를 쓰시오.

① 명칭 : 롤러 체인

② 특성

○ 정확한 속도비로 전동한다.

○ 큰 동력을 전달한다.

○ 두 축이 평행할 때 사용한다.







8. 다음 기어 박스에서 입력측은 상단 기어 회전 주파수가 1,770rpm이다. 각 기어의 잇수가 아래와 같을 때 기어 맞물림 주파수를 계산하시오.



A : 상단 기어 잇수 = 256개

B : 중간 기어 잇수 = 157개

C : 하단 기어 잇수 = 94개

※ 기어 맞물림 주파수 = 기어 잇수 × 기어 회전 주파수 = 256 × 1,770 / 60 = 7,552Hz









9. 다음 지시하는 가, 나, 다, 라의 나사 명칭을 각각 쓰시오.

가. 사각나사

나. 사다리꼴 나사

다. 톱니나사

라. 둥근 나사(라운딩 나사)







10. 다음 요소의 명칭과 용도를 쓰시오.

1. 명칭 : 오발 기어식 유량계

2. 용도 : 유량 측정용
