2022년 7월28일 11시 :설비보전기사 동영상 필답

※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.

​

배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---

2022년 7월28일 11시 동영상 필답: 문제

1. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.

① 명칭 :

② 특성

○

○

○

○





2. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.

① 명칭 :

② 운동 형태 :

③ 단점

○

○

○







3. 다음 게이지의 명칭과 측정값을 쓰시오.

① 명칭 :

② 측정값 :







4. 다음 기계요소의 정확한 이름과 각부명칭(가~라)을 쓰시오.

정답



가.

나.

다.

라.

마.







5. 다음 기계요소의 정확한 명칭과 역할을 쓰시오.

① 명칭 :

② 역할 :





6. 다음 동영상에서 화살표가 지시하는 부품의 명칭은?

가. 명칭 :









7. 다음 부품의 명칭과 특성 2가지를 쓰시오.

① 명칭 :

② 특성

○

○







8. 다음 버니어캘리퍼스의 종류와 측정값 및 미세이송기구가 부착된 것 3가지를 쓰시오.

① 종류 :

② 측정값 :

③ 미세이송기구가 부착된 것 :







9. 다음 공기구의 명칭을 쓰시오.

정답 :









10. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 :

② 안지름 :



---

2022년 7월28일 11시 동영상 필답: 문제/정답

1. 다음 기계요소의 명칭과 특성 2가지를 쓰시오.

① 명칭 : 체인 커플링

② 특성

○ 체인 연결핀으로 간단한 분해조립

○ 수명이 길다.

○ 약간의 편심과 편각작용

○ 설치나 보수가 간단하다.

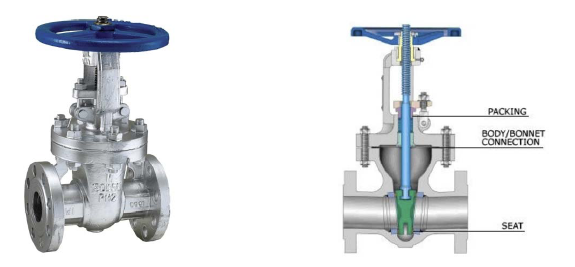

2. 다음에서 보여주는 밸브의 명칭과 밸브에서 스템과 시트의 운동형태, 사용상 단점 3가지를 쓰시오.

① 명칭 : 게이트 밸브

② 운동 형태 : 직선 미끄럼 운동

③ 단점

○ 밸브 개폐에 시간이 소요된다.

○ 마멸이 쉽다.

○ 수명이 짧다.

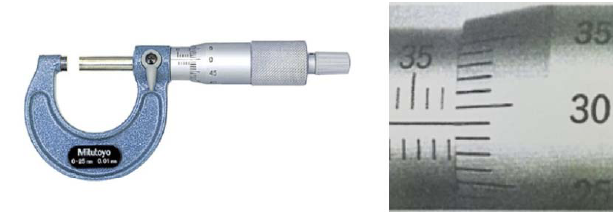

3. 다음 게이지의 명칭과 측정값을 쓰시오.

① 명칭 : 외측 마이크로미터

② 측정값 : 37.79mm(37+0.5+0.29=37.79mm)







4. 다음 기계요소의 정확한 이름과 각부명칭(가~라)을 쓰시오.

정답



가. 에어 탱크

나. 드레인 밸브

다. 에어 크리너

라. 오일 피팅캡

마. 모터







5. 다음 기계요소의 정확한 명칭과 역할을 쓰시오.

① 명칭 : 스테이 볼트

② 역할 : 두 부품의 일정간격 유지

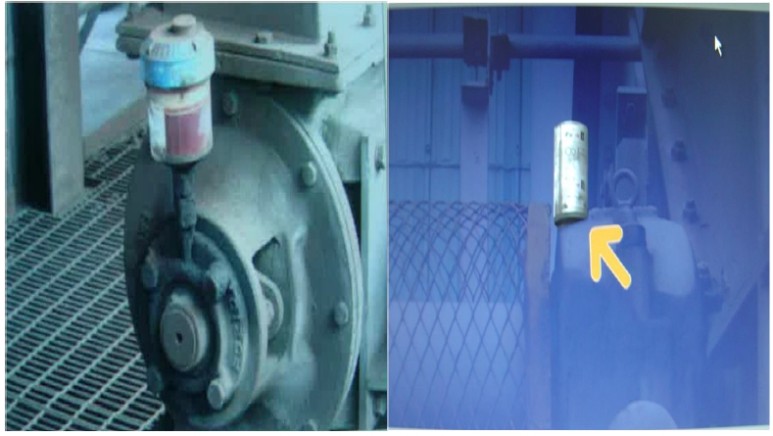

6. 다음 동영상에서 화살표가 지시하는 부품의 명칭은?

가. 명칭 : 그리스 컵

​

(자동 그리스 주입기)

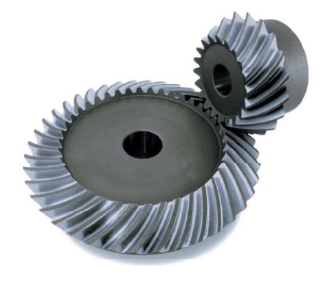

7. 다음 부품의 명칭과 특성 2가지를 쓰시오.

① 명칭 : 스파이럴 베벨 기어

② 특성

○ 잇줄이 나선 모양이다

○ 운동이 부드럽다.









8. 다음 버니어캘리퍼스의 종류와 측정값 및 미세이송기구가 부착된 것 3가지를 쓰시오.

① 종류 : M1형

② 측정값 : 4.75mm

③ 미세이송기구가 부착된 것 : M2형, CB형, CM형











9. 다음 공기구의 명칭을 쓰시오.

정답 : 피치 게이지









10. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 : 원통 롤러 베어링

② 안지름 : 60mm(12x5 = 60mm)
