실기필답 기출 및 예상문제: 3_진동 31~37



실기필답 기출 및 예상문제 정답: 3_진동 31~37

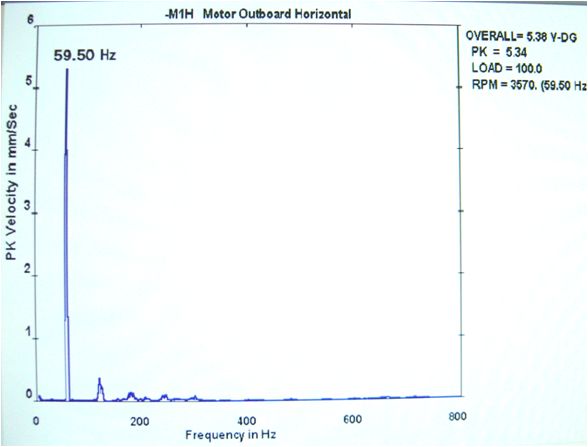

31. 동영상은 펌프 구동용 모터에서 측정한 주파수이다. 그래프에서 보이는 방향이 다른 방향의 진동 값보다 매우 높게 나타나고 있다. 이 때 이 설비에서 발생하고 있는 결함 원인을 기술하고 적합한 대책을 세우시오. 설비사양은 아래와 같다.

(설비사양 : 구동 Motor 3상, 60Hz, 2극, 75마력, 전압 440V, Motor 정격 회전수: 3596 rpm 커플링 타입 : Flange Coupling)

가. 결함 원인 : 미스 얼라인먼트



나. 대책 : 모터와 펌프 사이의 정밀 축 정렬

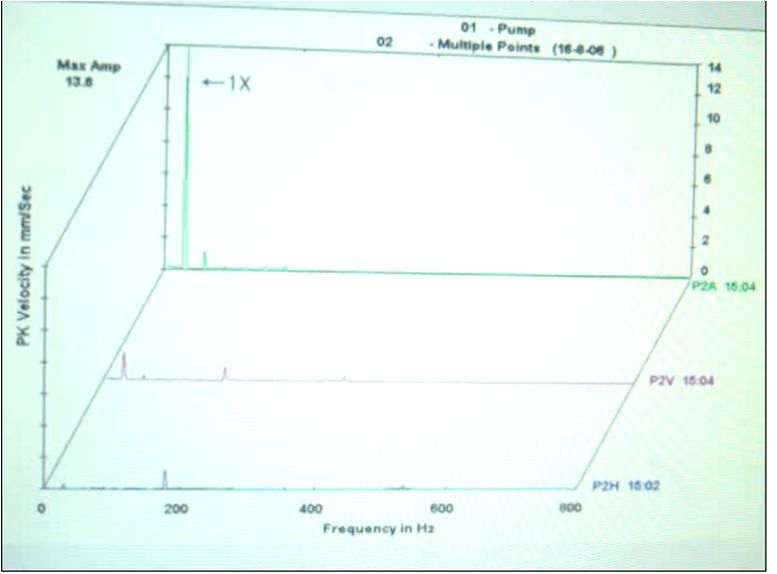

32. 동영상은 펌프 측 각 부위에서 측정한 진동값을 보여주고 있다. 이 설비에서 발생하고 있는 결함 원인을 기술하고 적합한 대책을 세우시오. 설비사양은 아래와 같다.

(설비사양 : 구동 Motor 3상, 60Hz, 4극, 15㎾, 전압 440V, Motor 정격 회전수: 1780 rpm

커플링 타입 : Flange Coupling)

가. 결함 원인 : 미스 얼라인먼트



나. 대책 : 모터와 펌프 사이의 정밀 축 정렬

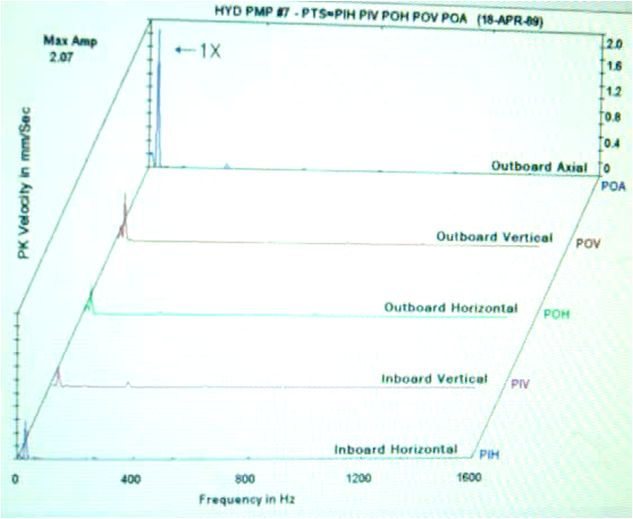

33. 다음의 스펙트럼은 무슨 결함인가?

정답 : 미스 얼라인먼트

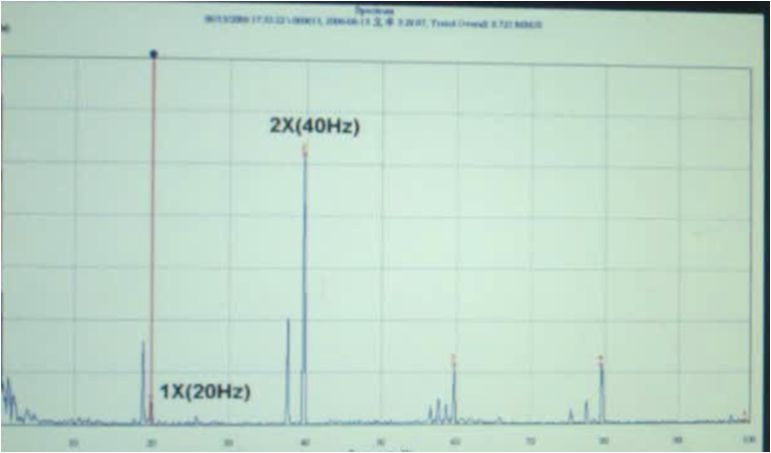

34. 다음의 스펙트럼은 무슨 결함인가?

정답 : 미스 얼라인먼트

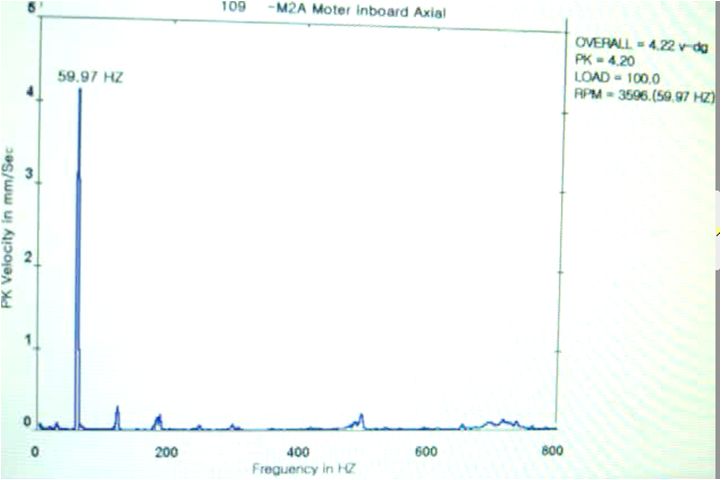

35. 다음의 스펙트럼은 무슨 결함인가?

정답 : 미스 얼라인먼트

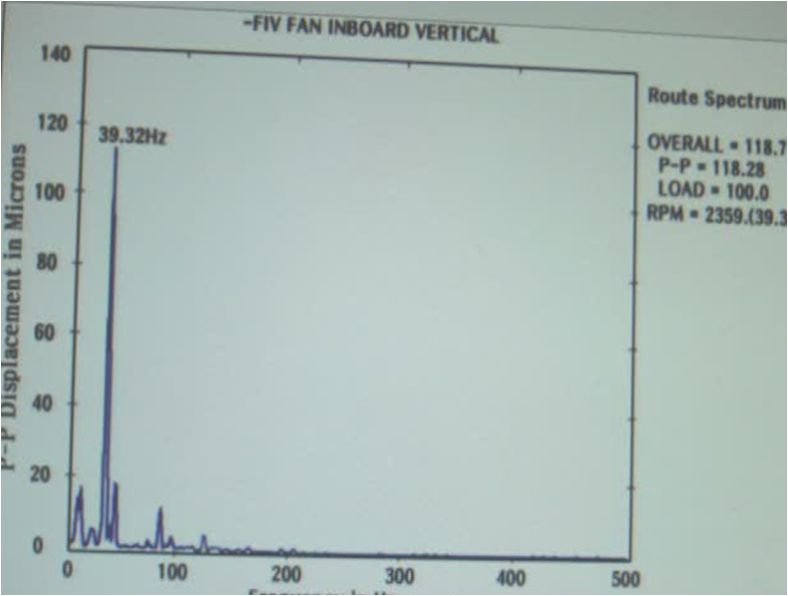

36. 동영상과 같이 Motor의 수평방향 진동이 기준값을 초과하여 높게 발생하고 있다. 수직과 축 방향의 진동은 매우 낮게 나타나고 있으며, Motor의 회전속도를 약간 낮추었더니 진동이 급격히 감소하였다. 이 설비가 일으키고 있는 결함의 원인을 기술하고, 적합한 대책을 기술하시오.

가. 결함 원인 : 공진(주파수 중첩)



나. 대책 :

1) 모터 고정부의 강성조절로 고유진동수를 정격 속도에서 벗어나게 한다.

2) 모터의 정격속도를 변경하여 고정부의 고유 진동수와 일치하지 않게 한다.

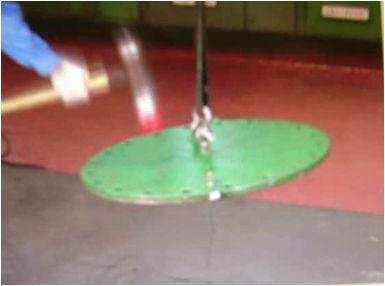

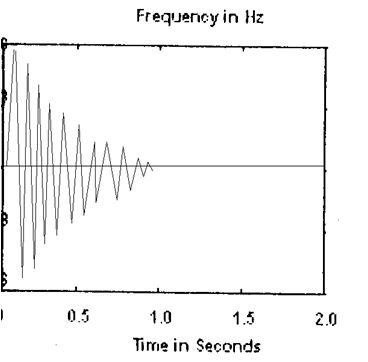

37. 동영상과 같이 고유 진동 수 측정 시 대상물이 응답하는 시간과 주파수파형을 간단히 그리시오.



정답





---

실기필답 기출 및 예상문제 : 3_진동 31~37



31. 동영상은 펌프 구동용 모터에서 측정한 주파수이다. 그래프에서 보이는 방향이 다른 방향의 진동 값보다 매우 높게 나타나고 있다. 이 때 이 설비에서 발생하고 있는 결함 원인을 기술하고 적합한 대책을 세우시오. 설비사양은 아래와 같다.

(설비사양 : 구동 Motor 3상, 60Hz, 2극, 75마력, 전압 440V, Motor 정격 회전수: 3596 rpm 커플링 타입 : Flange Coupling)

가. 결함 원인 :



나. 대책 :









32. 동영상은 펌프 측 각 부위에서 측정한 진동값을 보여주고 있다. 이 설비에서 발생하고 있는 결함 원인을 기술하고 적합한 대책을 세우시오. 설비사양은 아래와 같다.



(설비사양 : 구동 Motor 3상, 60Hz, 4극, 15㎾, 전압 440V, Motor 정격 회전수: 1780 rpm

커플링 타입 : Flange Coupling)

가. 결함 원인 :



나. 대책 :











33. 다음의 스펙트럼은 무슨 결함인가?

정답 :









34. 다음의 스펙트럼은 무슨 결함인가?

정답 :







35. 다음의 스펙트럼은 무슨 결함인가?

정답 :







36. 동영상과 같이 Motor의 수평방향 진동이 기준값을 초과하여 높게 발생하고 있다. 수직과 축 방향의 진동은 매우 낮게 나타나고 있으며, Motor의 회전속도를 약간 낮추었더니 진동이 급격히 감소하였다. 이 설비가 일으키고 있는 결함의 원인을 기술하고, 적합한 대책을 기술하시오.

가. 결함 원인 :



나. 대책 :







37. 동영상과 같이 고유 진동 수 측정 시 대상물이 응답하는 시간과 주파수파형을 간단히 그리시오.





정답
