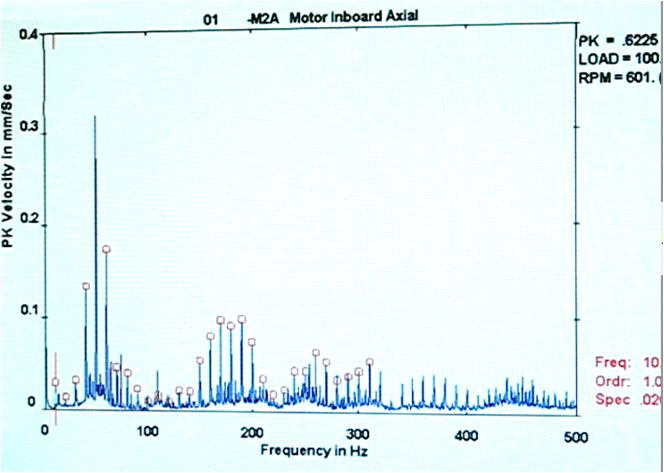

21. 화면은 Motor의 축방향에서 측정한 진동 스펙트럼을 보여주고 있다. 이설비에서 발생하고 있는 결함 원인을 기술하고 대책을 세우시오.

설비사양 - Motor : 3상, 60Hz, 4극, 755㎾, 전압 440V, 정격 회전수 :601rpm, 구동방식 : 인버터 구동

가. 결함 : 회전요소의 이완 또는 베어링 과 하우징의 틈새 과다

나. 대책 : 베어링과 하우징의 적절한 틈새 유지 또는 적절한 클리어런스 유지

22. 다음의 스펙트럼은 무슨 결함인가?

정답 : 베어링 결함

23. 동영상은 모터 측에서 측정한 소음 주파수이다. 이 설비에서 발생하고 있는

결함을 기술하시오. 이 모터의 사양은 아래와 같다.

(설비사양 - 구동 Motor : 3상 2극, 240㎾ 전압 1380V, 전류 125A 구동방식 : 인버터구동 베어링 형식, 부하측 : Cylindrical roller bearing, 반부하측 : Deep-groove ball bearing)

정답 : 베어링 이완, 베어링과 베어링 하우징 사이의 틈새 과다, 베어링 clearance 불량

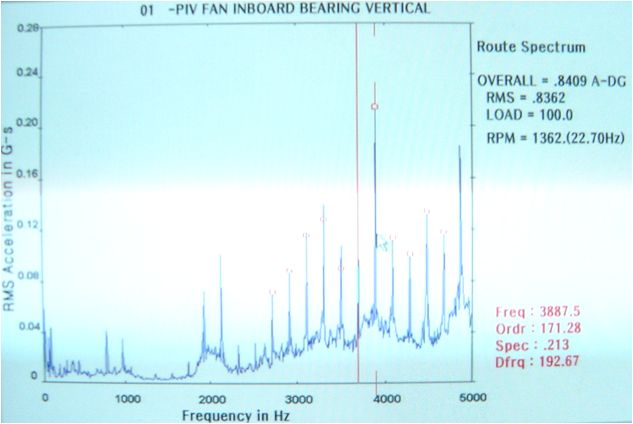

24. 동영상은 Fan 부하 측에서 측정한 진동 값을 보여 주고 있다. 이 설비에서 발생하고 있는 결함 원인을 기술하고, 결함 주파수를 계산하시오. 설비 사양은 아래와 같다.

(설비 사양 - 구동 Motor : 3상, 60Hz, 4극, 1975마력, 전압 440V, Motor 정격 회전수 : 1780rpm, Fan 정격 회전수 : 1362rpm, 커플링 타입 :Belt Coupling, Fan 측 베어링 : 내륜 회전, Ball 수: 20개, Ball 직경 : 6.69mm, Pitch 직경 : 49.4mm, 접촉각 : 10deg, Cos10=0.98)

가. 결함 원인 : 베어링 외륜 결함

나. 계산식 :

(Nb/2) ｘ RPM ｘ {1-(Bd/Pd)Cosθ} = 20/2 ｘ (1362/60) ｘ(1-6.69/49.4 ｘ 0.98) = 196㎐

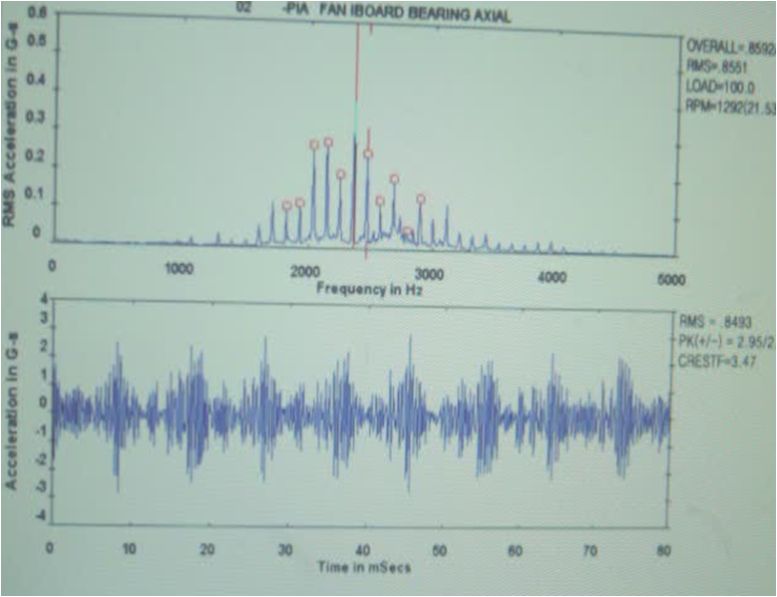

25. 동영상은 Fan 부하 측에서 측정한 진동 값을 보여 주고 있다. 이 설비에서발생하고 있는 결함 원인을 기술하고, 결함 주파수를 계산하시오. 설비 사양은 아래와 같다.

(설비 사양 : 구동 Motor : 3상, 60Hz, 4극, 1975마력, 전압 440V, Motor 정격 회전수 : 1780rpm, Fan 정격 회전수 : 1362rpm, 커플링 타입 :

Belt Coupling, Fan 측 베어링 : 내륜 회전, Ball 수: 20개, Ball 직경 : 6.69㎜,

Pitch 직경 : 49.4mm, 접촉각 : 10deg, Cos10=0.98)

가. 결함 원인 : 베어링 볼 손상

나. 계산식 : 1362/60 ｘ 20 = 454㎐

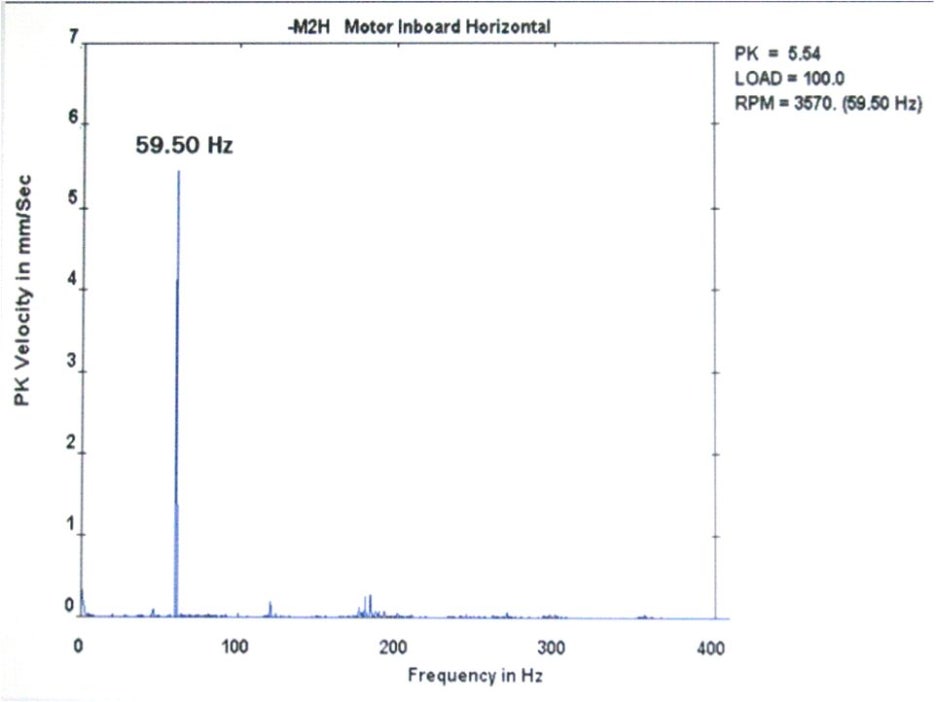

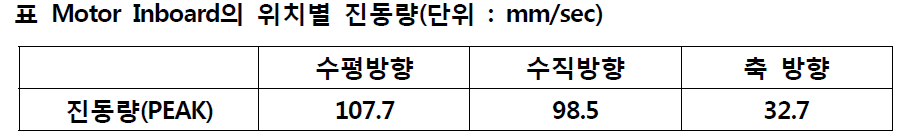

26. 화면과 같이 Motor를 단독 운전한 결과 수평방향 진동이 가장 높게 발생하고 있다. 표를 참조하여 이 설비가 일으키고 있는 결함을 기술하고, 적합한 대책을 쓰시오.

(설비사양 : 구동 Motor : 3상, 60Hz, 2극, 120마력, 전압440V, 정격 회전속도 : 3570rpm)

가. 결함 : Motor 로터의 언밸런스

나. 대책 : Motor 로터의 정밀 밸런싱

27. 동영상은 Turbine의 각 방향에서 측정한 진동값을 보여주고 있다. 이 설비에서발생하고 있는 결함 원인을 기술하시오. Turbine의 정격 회전수는 5700rpm이다.

가. 결함 원인 : Turbine 로터의 언밸런스

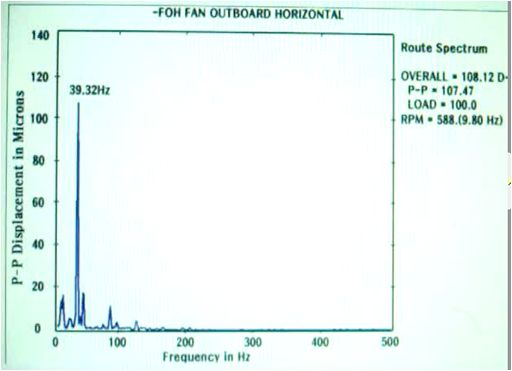

28. 동영상과 같이 Fan의 수평방향 진동이 가장 높게 발생하고 있다. 표를 참조하여 이 설비가 일으키고 있는 결함을 기술하고, 적합한 대책을 쓰시오.

(설비사양 : 구동 Motor : 3상, 60Hz, 2극, 450마력, 전압 440V, 정격 회전속도

Motor- 588rpm Fan 2359 rpm)

가. 결함 : 언밸런스(수평)

나. 대책 : Fan 회전체 정밀 밸런싱

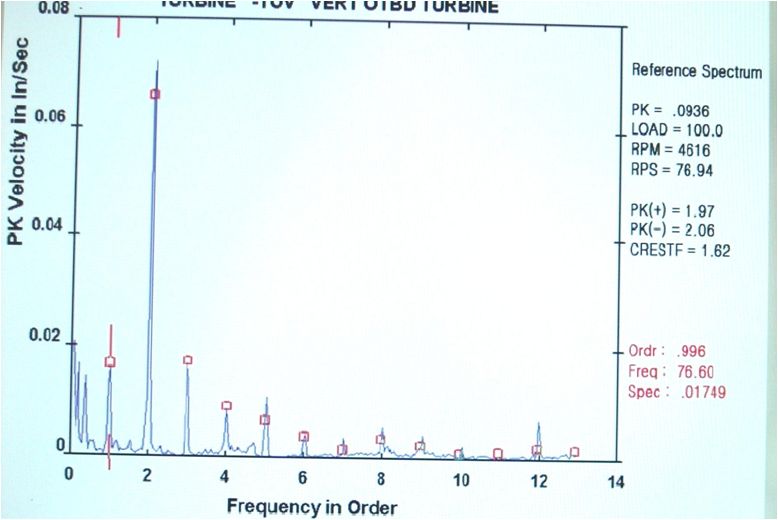

29. 동영상은 Turbine의 수직 방향에서 측정한 진동 스펙트럼을 보여주고 있다.

이 설비에서 발생하고 있는 결함 원인을 기술하고 대책을 제시하시오.

(단,Turbine의 정격 회전수는 4616rpm이다)

가. 결함 원인 : 미스 얼라인먼트

나. 대책 : 정밀 축 정렬

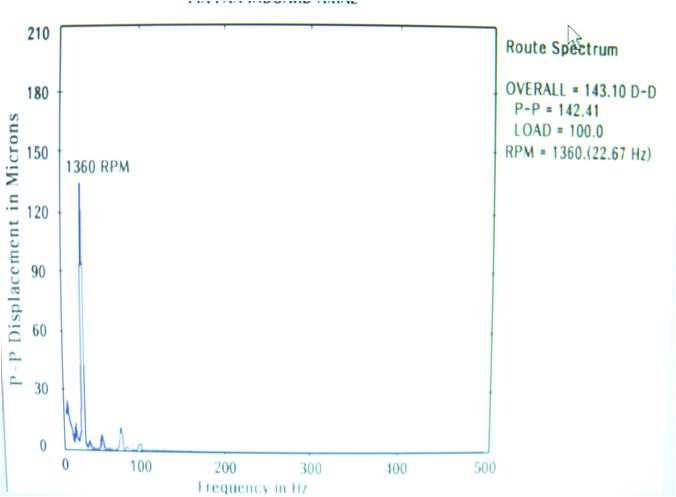

30. 다음 동영상과 같이 Fan의 축 방향 진동 량이 수평이나, 수직 방향보다

2.5~3.1배 높게 발생하고 있다. 이 설비가 일으키고 있는 결함을 기술하고,

적합한 대책을 세우시오. (설비사양 - 구동 Motor : 3상, 60Hz, 6극, 550마력,

전압 380V, 정격 회전속도 : Motor - 1180rpm Fan - 1360rpm)

가. 결함 : 축 정렬 불량

나. 대책 : 모터와 Fan 사이의 정밀 축 정렬
