구독과 좋아요 눌러 주시면 무한 감사 하겠습니다.^^
접점 참고사항
1. 자기유지회로 접점은 "코일 릴레이"와 동일하게 기입

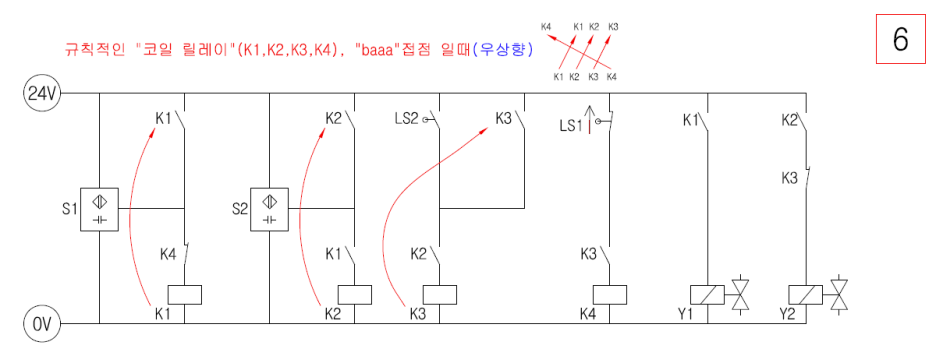

2. 규칙적인 "코일 릴레이"(K1, K2, K3, K4), "baaa접점 일때(우상향)으로 접점 기입

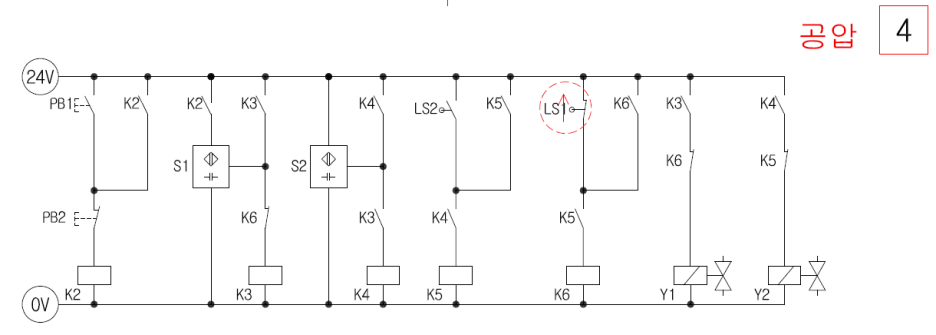

*자기유지 회로
한번 동작된 회로가 취급한 상태를 원래대로 하여도 정해진 다른 값이 입력되기 전까지 계속 동작하고 있는 것을 자기유지회로라 한다.

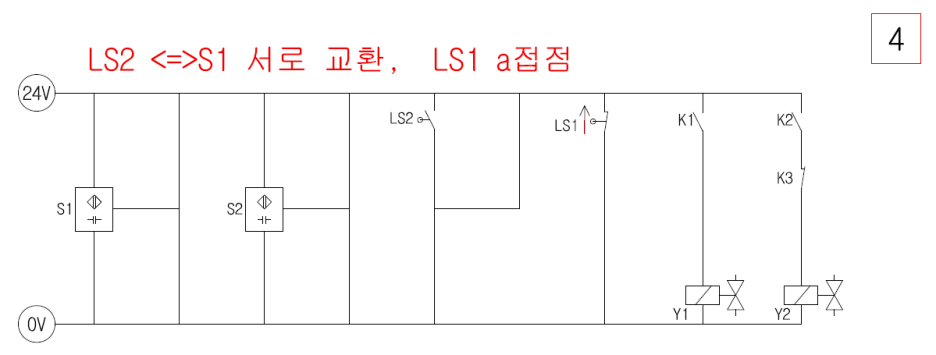

PB1 a접점 스위치 추가
접점에 점찍기(스케치시 생략권장) ==> 본인만 알아볼수 있으면 OK
11번 암기하면서 나온 곁가지 암기도면
1. 24V 수직 접점은 모두 a접점이다.
2. 첫번째 세로열에 "센서"가 존재하는 경우 항상"S1"이 먼저 배치되어야 한다.
3. 첫번째 세로열의 자기유지 분기점을 기준으로 위 PB스위치 사이 접점은 항상 "a접점"이어야 한다.
4. 첫번째 세로열의 자기유지 분기점을 기준으로 아래 접점은 항상 "b접점"이어야 한다.
5. 규칙적인 "코일 릴레이"(K1, K2, K3, K4), "baaa"접점 일때 (우상향)

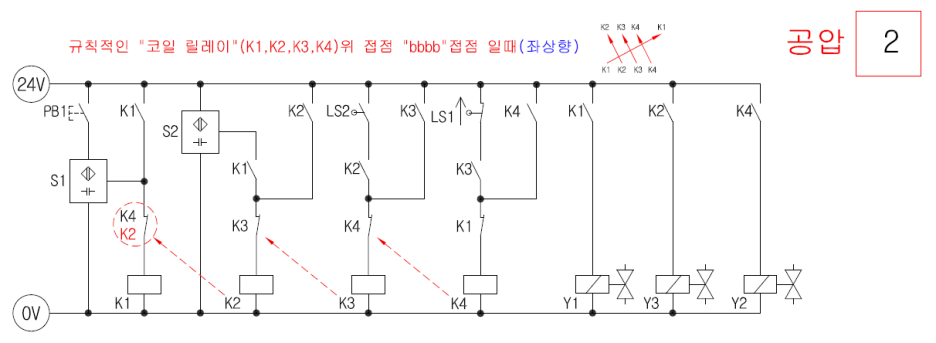

6. 규칙적인 "코일 릴레이"(K1, K2, K3, K4), "bbbb"접점 일때 (좌상향)
