설비보전기사_전기 공압회로도 종합도면



한장에 몽땅 담았습니다.

수정사항이나 요청사항 있으면 덧글로 알려주세요~

한사람이 검토하면 틀린부분이 생길수 있으나, 수백명이 검토하면 틀린부분이 획기적으로 줄어들죠!!

눈 크게뜨고 보세요~



※ 요청사항

1. 무작위 도면추가

2. 수정도면에 수정내용 알아보기 편하게 바로 기입

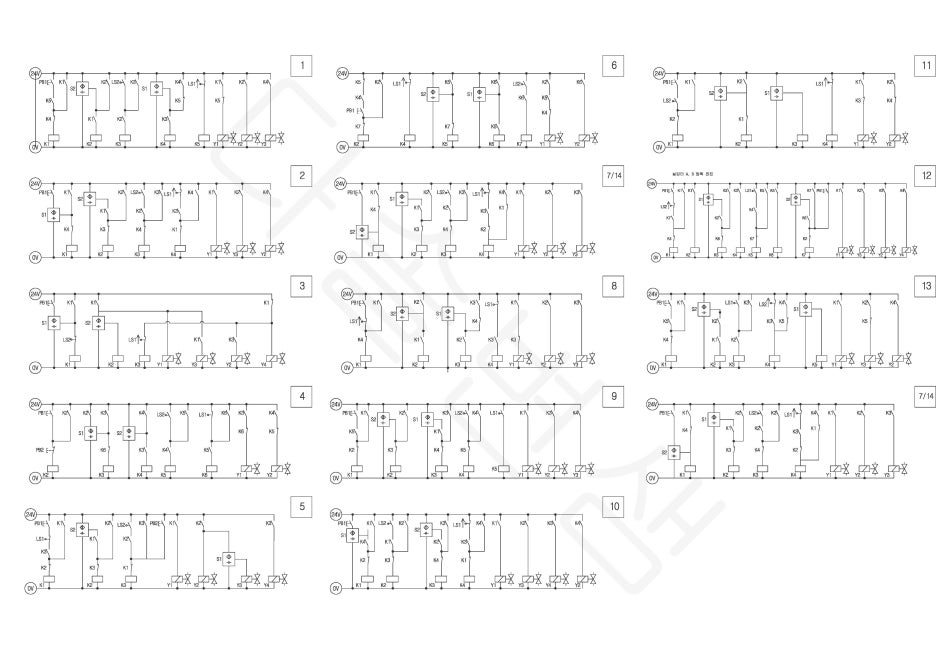

공개도면 번호순

공개도면 무작위순

2023년 기사4회 실기시험패턴_중복문제 삭제

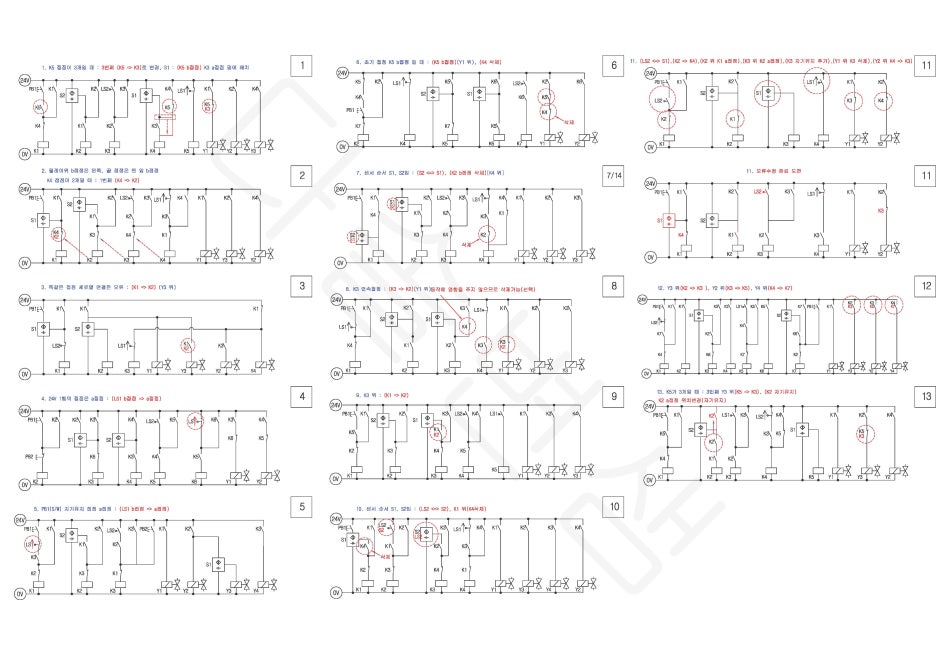

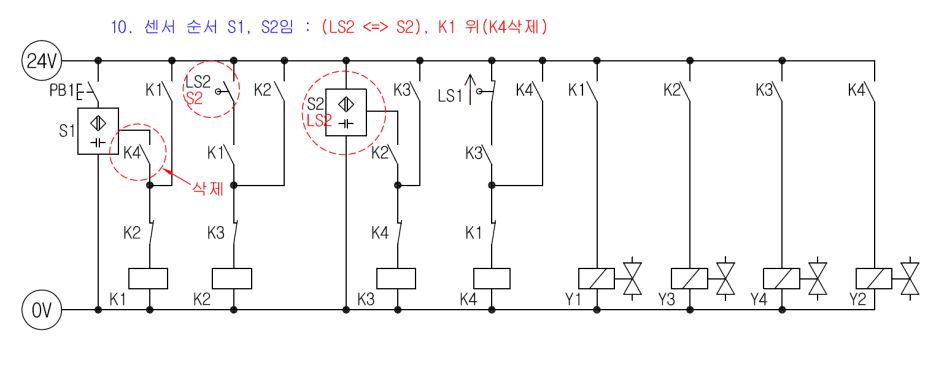

공개도면 수정 도면



---

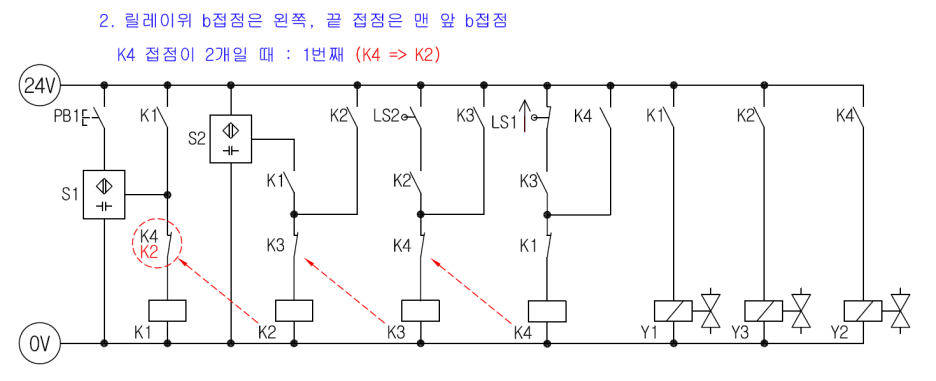

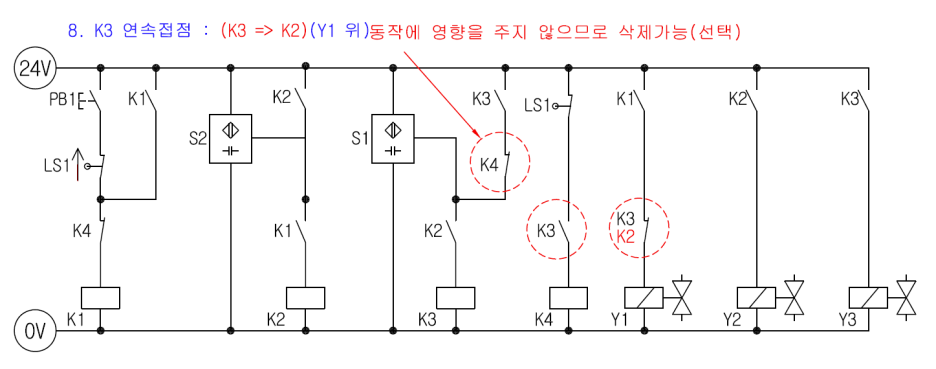

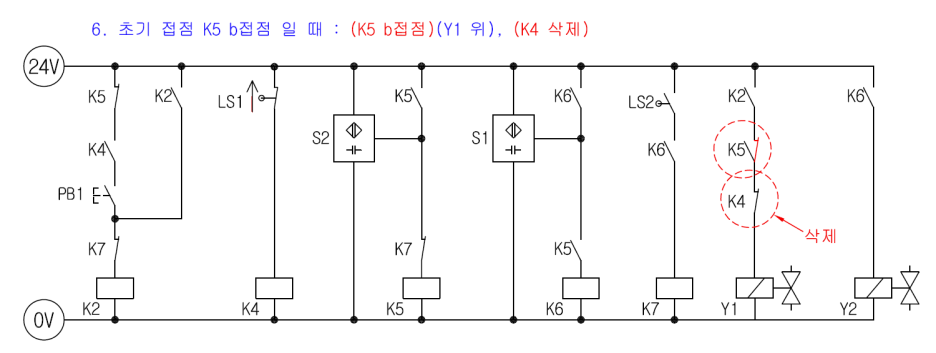

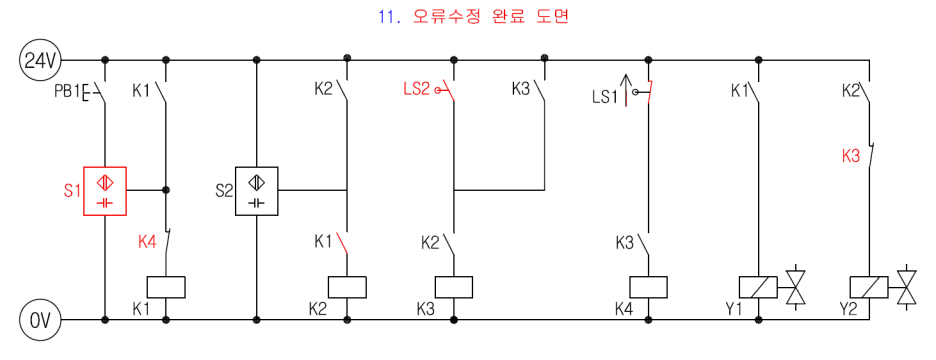

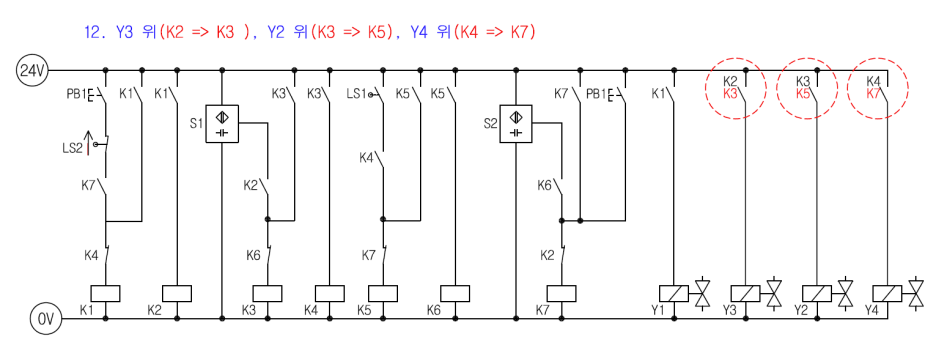

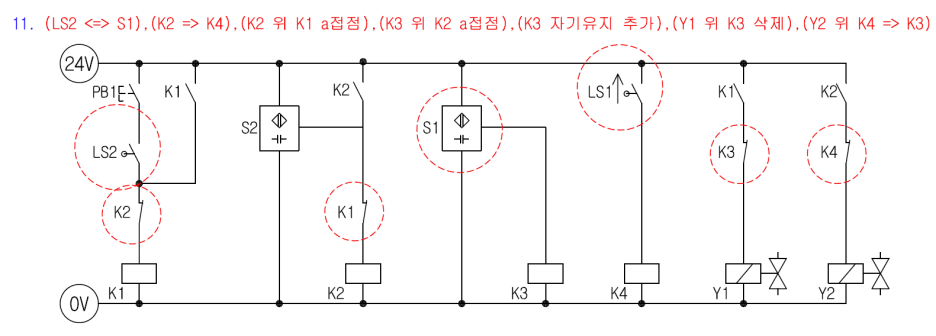

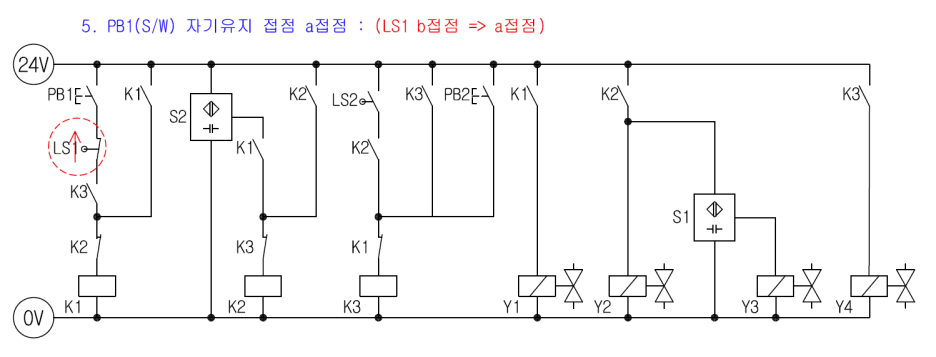

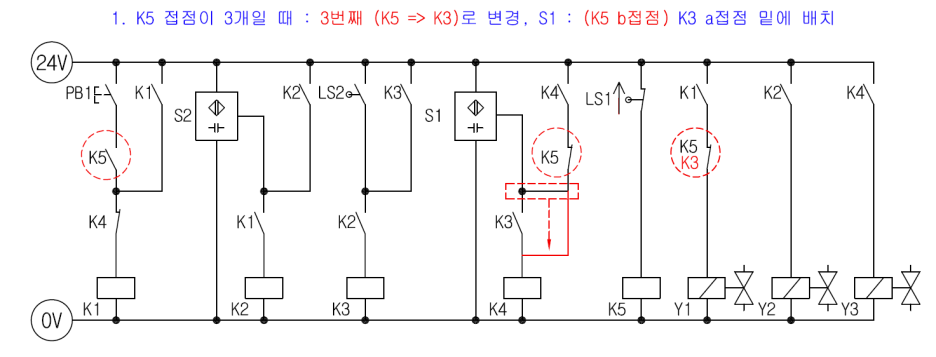

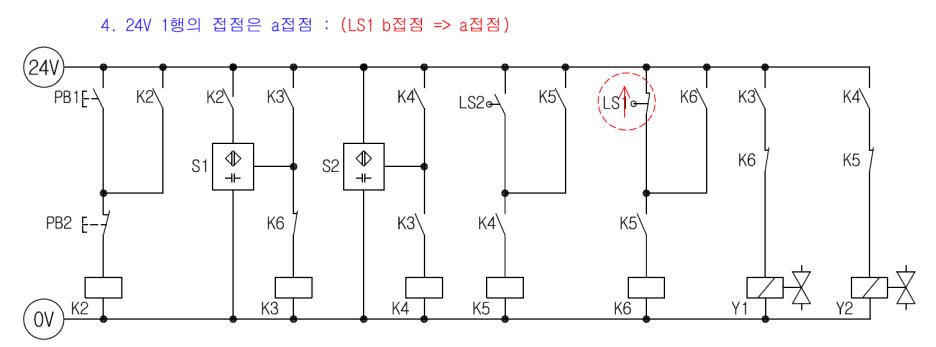

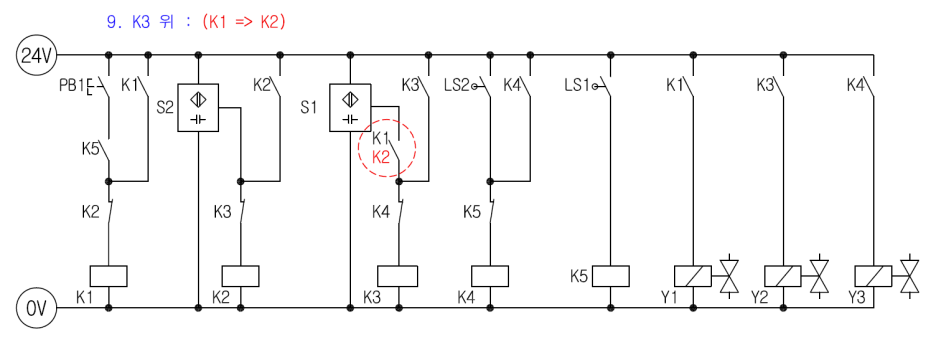

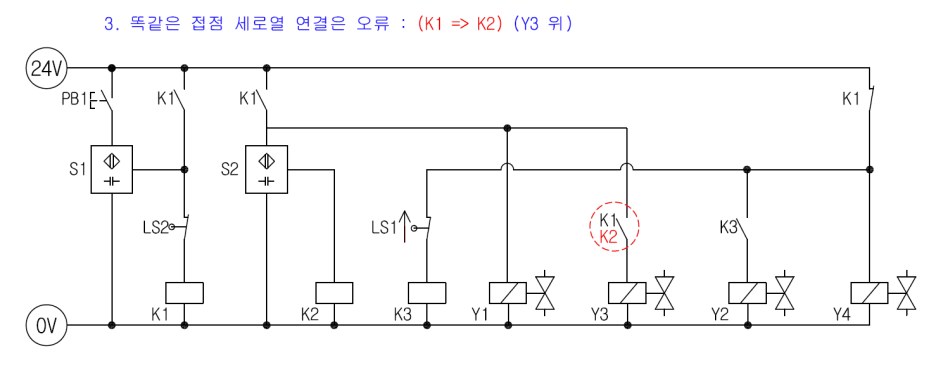

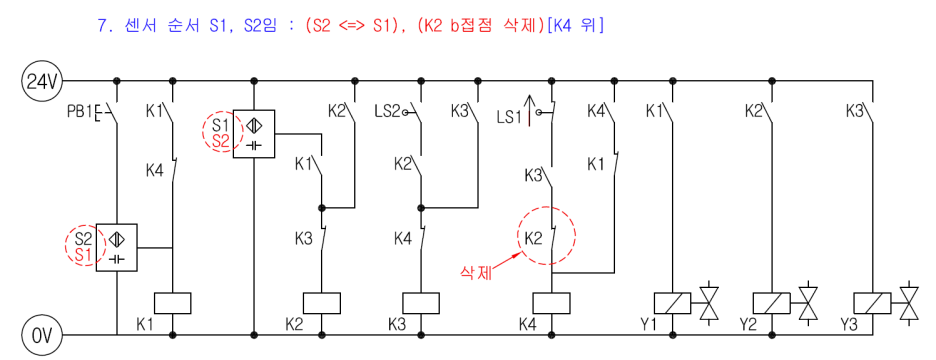

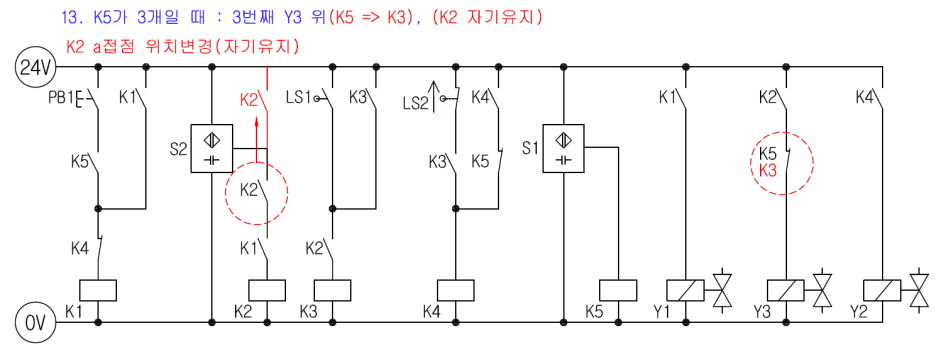

공개도면 수정 도면_번호별 개별이미지























공압11번: 수작업 스케치 및 V-AMT 스케치 방법
