2024년 4월28일 11시:설비보전기사 동영상 필답

 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.

​

배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---

2024년 4월28일 11시:설비보전기사 동영상 필답 : 문제

1. 다음에서 화살표가 지시하는 부품의 명칭은?

○









2. 다음에서 지시하는 기기중 "나"의 명칭을 쓰시오.

○ 나 :







3. 다음 측정기의 측정값을 쓰시오.

○ 측정값 :







4. 다음 베어링의 종류를 쓰시오.

○









5. 다음 측정기의 명칭과 용도를 쓰시오.

○ 명칭 :







 6. 다음 기계장치의 명칭을 쓰시오.

정답 :





7. 다음 지시하는 가, 나, 다, 라의 나사 명칭을 각각 쓰시오.

가.

나.

다.

라.







8. 다음 기계장치의 명칭을 쓰시오.

○





9. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.



○ 명칭 :

○ 용도 :











10. 다음 기계요소의 정확한 명칭을 쓰시오.

○ 명칭 :

---



2024년 4월28일 11시:설비보전기사 동영상 필답 : 문제/정답

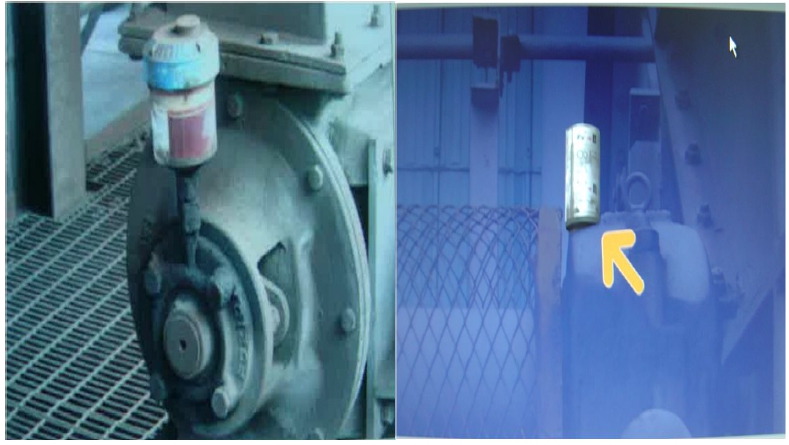

1. 다음에서 화살표가 지시하는 부품의 명칭은?

○ 그리스 컵

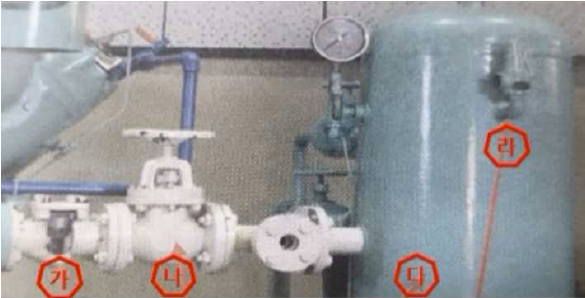

2. 다음에서 지시하는 기기중 "나"의 명칭을 쓰시오.

○ 나 : 글로브 밸브







3. 다음 측정기의 측정값을 쓰시오.

○ 측정값 : 25.91mm







4. 다음 베어링의 종류를 쓰시오.

○ 원통 롤러 베어링

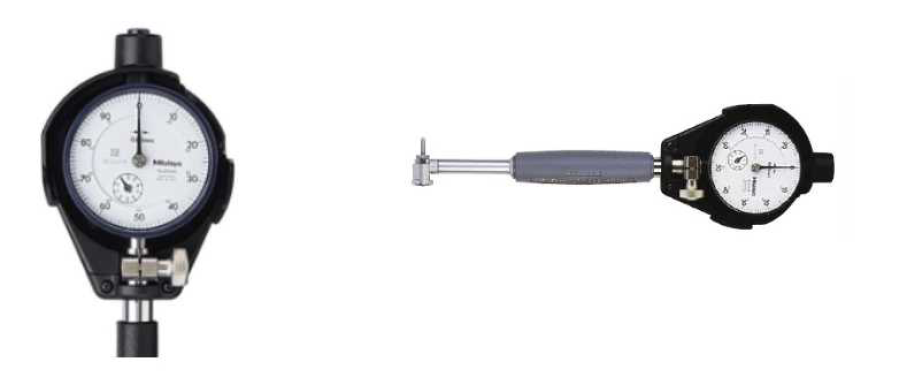

5. 다음 측정기의 명칭과 용도를 쓰시오.

○ 명칭 : 실린더 게이지(보어 게이지)





참고용 동영상

https://youtu.be/hEo1aJMpiTI?si=oIiqD2cPvs9LOoKm

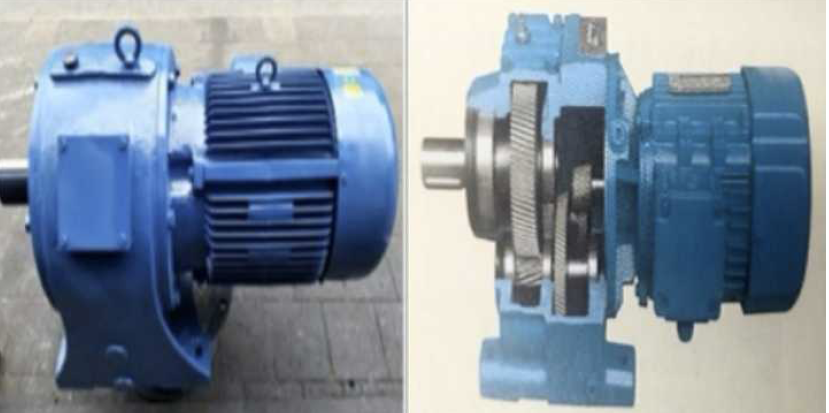

6. 다음 기계장치의 명칭을 쓰시오.

정답 : 감속기, 헬리컬기어 감속기(이게 더 정확한 명칭입니다.)

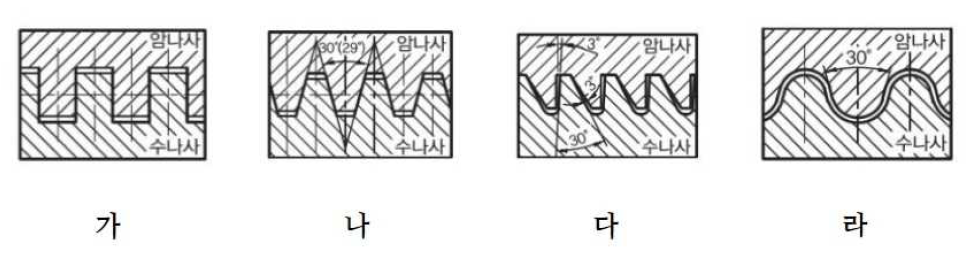

7. 다음 지시하는 가, 나, 다, 라의 나사 명칭을 각각 쓰시오.

가. 사각나사

나. 사다리꼴 나사

다. 톱니나사

라. 둥근 나사(라운딩 나사)

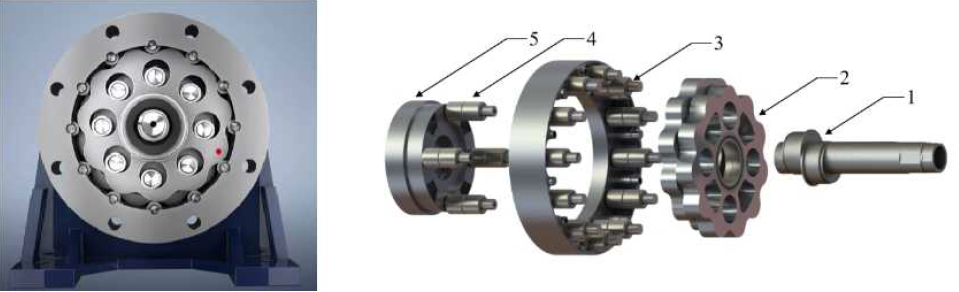

8. 다음 기계장치의 명칭을 쓰시오.

○ 사이클로이드 감속기







9. 다음 기계요소의 정확한 명칭과 용도를 쓰시오.



○ 명칭 : 샤클

○ 용도 : 와이어 로프의 줄걸이 보조기구로 사용



샤클이란?

샤클은 와이어로프, 체인 등과 연결하여 들거나 고정시키는데 사용하며 샤클의 종류에는 굽은 샤클(Bow shackle)과 곧은 샤클(Straight shackle)이 있다.

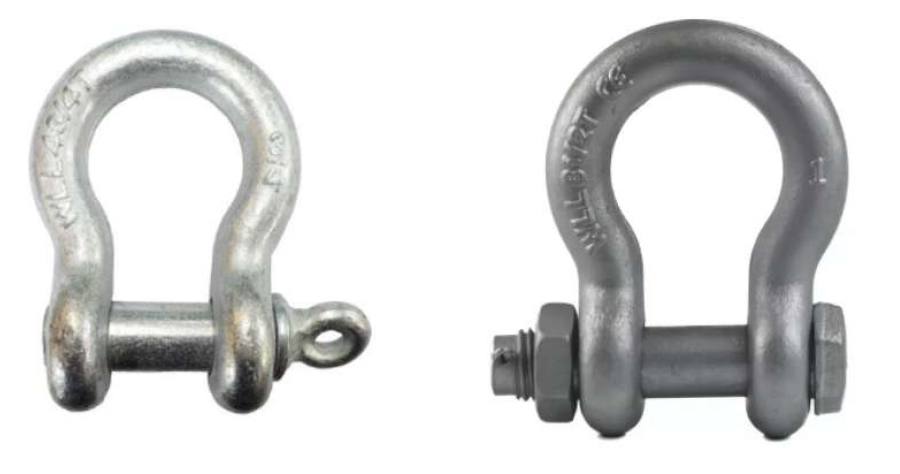

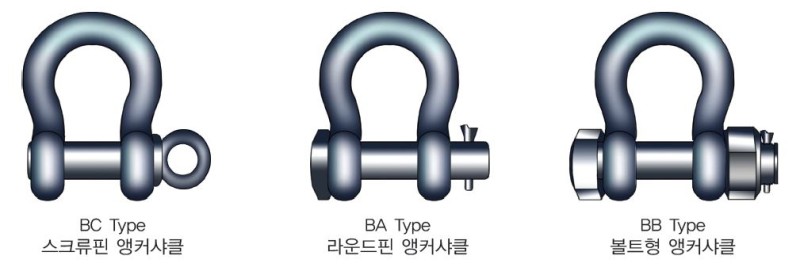

Anchor Shackle (굽은 샤클)

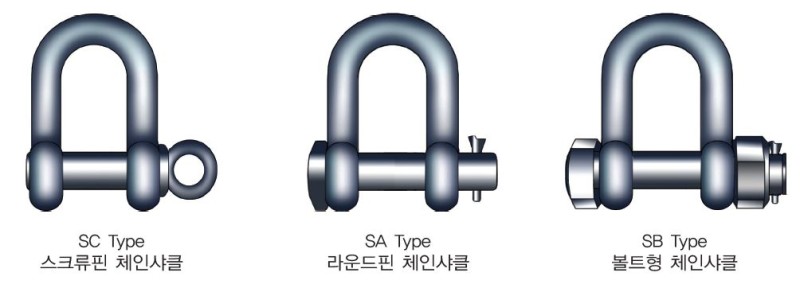

Chain Shackle (곧은 샤클)









10. 다음 기계요소의 정확한 명칭을 쓰시오.

○ 명칭 : U너트
