2023년 11월6일 11시 :설비보전기사 동영상 필답

※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.

​

배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---

2023년 11월6일 11시 동영상 필답: 문제/정답

1. 다음 펌프의 명칭을 쓰시오.



정답:







2. 다음 부품 가, 나, 다, 라의 명칭을 쓰시오. (이미지 확인 필요함)

가.

나.

다.

라.







3. 다음 화살표가 지시하는 장치의 명칭과 용도를 쓰시오.

1. 명칭 :

2. 용도 :







4. 양편에 서로 반대 방향으로 달려 있는 수나사를 돌려 양쪽에 이어진 줄을 당겨서 조이는 기구의 명칭은 무엇인가?

명칭 :







5. 다음 공구의 명칭을 쓰시오.

정답 :





6. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 :

② 안지름 :

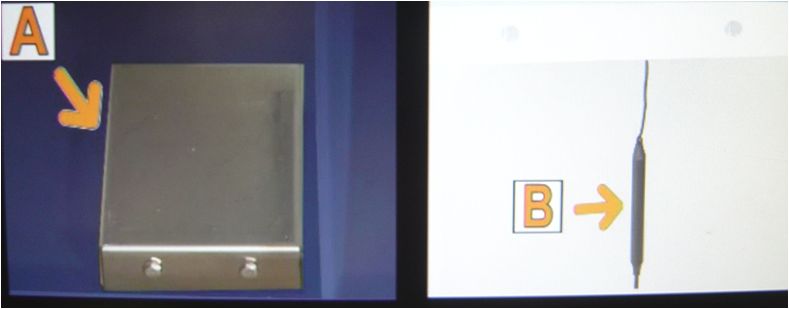

7. 다음 동영상과 같은 유압 파워 유니트에서 화살표가 지시하는 B부품의 명칭과 용도를 쓰시오.

A 부품의 명칭과 용도....시험과 무관

가. 명칭: 마그네틱(자석)

나. 용도 : 작동유내 철분(이물질) 제거



B 부품의 명칭과 용도

가. 명칭 :

나. 용도 :







8. 다음 화살표로 표시한 요소의 명칭을 쓰시오.

명칭 :







9. 다음 요소의 명칭과 특성 3가지를 쓰시오.

① 명칭 :

② 특성

○

○

○





10. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

정답 :

---

2023년 11월6일 11시 동영상 필답: 문제/정답

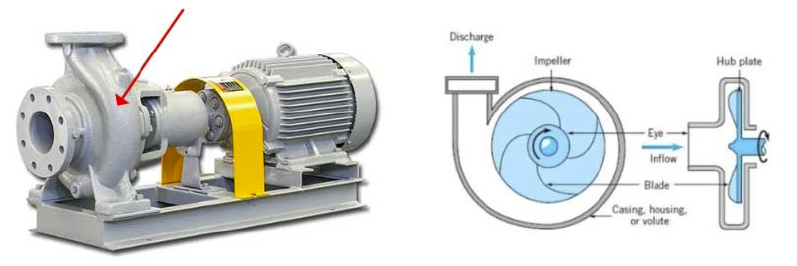

1. 다음 펌프의 명칭을 쓰시오.



정답: 원심 펌프







2. 다음 부품 가, 나, 다, 라의 명칭을 쓰시오. (이미지 확인 필요함)

가. 유니온 조인트

나. 소켓

다. 엘보

라. 캡







3. 다음 화살표가 지시하는 장치의 명칭과 용도를 쓰시오.

1. 명칭 : 드레인 밸브

2. 용도 : 오일 및 이물질 배출









4. 양편에 서로 반대 방향으로 달려 있는 수나사를 돌려 양쪽에 이어진 줄을 당겨서 조이는 기구의 명칭은 무엇인가?

명칭 : 턴 버클







5. 다음 공구의 명칭을 쓰시오.

정답 : 체인 렌치

6. 다음 베어링의 종류와 안지름을 쓰시오.

① 베어링 종류 : 원통 롤러 베어링

② 안지름 : 60mm







7. 다음 동영상과 같은 유압 파워 유니트에서 화살표가 지시하는 B부품의 명칭과 용도를 쓰시오.

A 부품의 명칭과 용도....시험과 무관

가. 명칭: 마그네틱(자석)

나. 용도 : 작동유내 철분(이물질) 제거



B 부품의 명칭과 용도

가. 명칭 : 온도센서

나. 용도 : 유압 작동유의 온도 측정







8. 다음 화살표로 표시한 요소의 명칭을 쓰시오.

명칭 : 멈춤 나사(세트 스크루, 무두볼트)





산업안전대사전

세트 스크루

[ set screw음성듣기 ]

축에 휠을 고정시키거나 위치를 조정할 때 등 그다지 힘이 걸리지 않는 곳을 고정시키는데 사용되는 작은 나사를 말한다. 고정 나사라고도 하는 세트 스크루는 2개의 부품을 결합하기 위해 쓰여지는 것이다. 봉상(棒狀)부분에 나사를 잘라서 상대 나사부분에 비틀어 박고 조여서 고정한다. 이것이 회전하고 있는 부분에 있으면 튀어나온 머리부위가 작업복에 걸리거나 말려들 우려가 있으므로 튀어나오지 않도록 해 두어야 한다.

[네이버 지식백과] 세트 스크루 [set screw] (산업안전대사전, 2004. 5. 10., 최상복)





9. 다음 요소의 명칭과 특성 3가지를 쓰시오.

① 명칭 : 타이밍 벨트

② 특성

○ 동기 전동이 가능하다.

○ 미끄럼이 없다.

○ 정확한 속도비로 회전수를 전달한다.

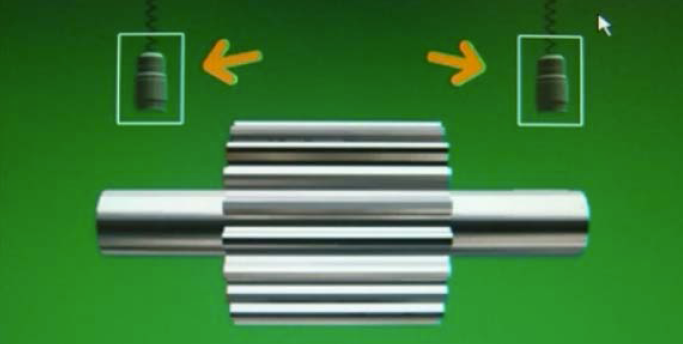

10. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

정답 : 두 측정 위치의 상대 위상을 측정하기 위해
