2017년 11월11일 11시 : 설비보전기사 동영상 필답



※ 동영상 필답형 실기시험 후 수험자의 기억을 바탕으로 복원한 자료이기 때문에 실제시험문제와 일부 다를수 있습니다.



배점 : 1문제당 5점.....10문제 총50점...여러항목의 답안을 적는 문제는 부분점수 있음.

---





2017년 11월11일 11시 동영상 필답: 문제/정답

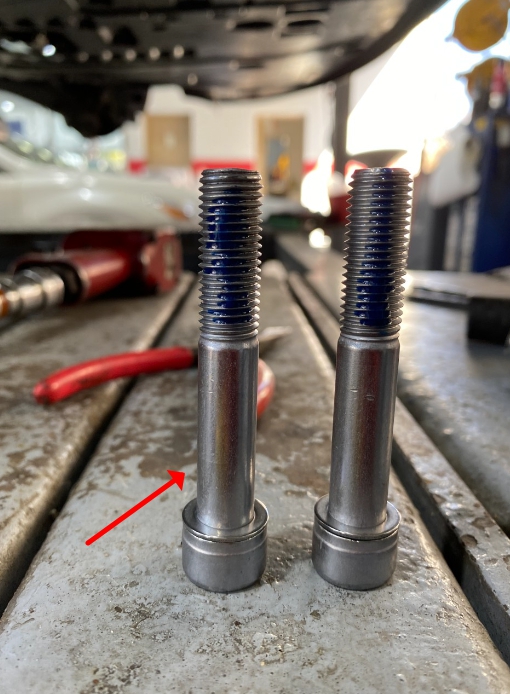

1. 화살표가 지시하는 기계요소의 명칭 및 용도를 쓰시오.

가. 명칭 : 리머 볼트



나. 용도 : 플랜지 커플링, 기어커플링 등에 사용











2. 다음과 같이 작업을 할 때 베어링에 발생될 수 있는 현상 2가지와 올바른 작업 방법을 쓰시오.

① 현상 : 윤활유 탄화, 재질의 변화

② 올바른 방법 : 유도 가열법

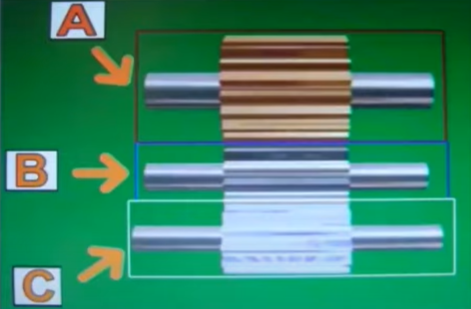

3. 다음 부품 A, B의 명칭을 쓰시오



B : 래크





래크 rack

직선 소재의 한 면에 같은 간격으로 이빨을 새긴 기어(gear)의 일종. 피니언(pinion)과 맞물려서 회전 운동을 직선 운동으로 바꾸는 데 쓰인다.



피니언 pinion

1. 맞물리는 한 쌍의 크고 작은 톱니바퀴 가운데 작은 톱니바퀴.

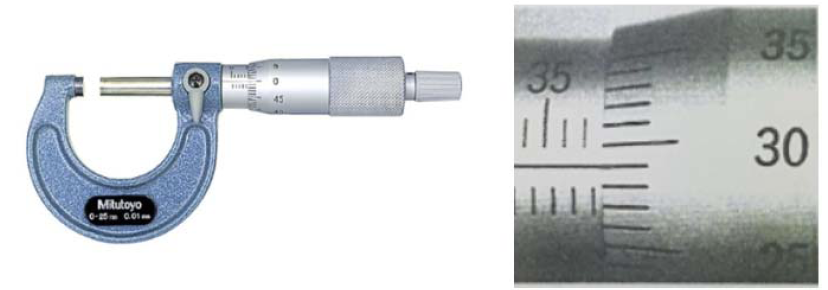

4. 다음 게이지의 명칭과 측정값을 쓰시오.

① 명칭 : 외측 마이크로미터

② 측정값 : 37.79mm(37+0.5+0.29=37.79mm)

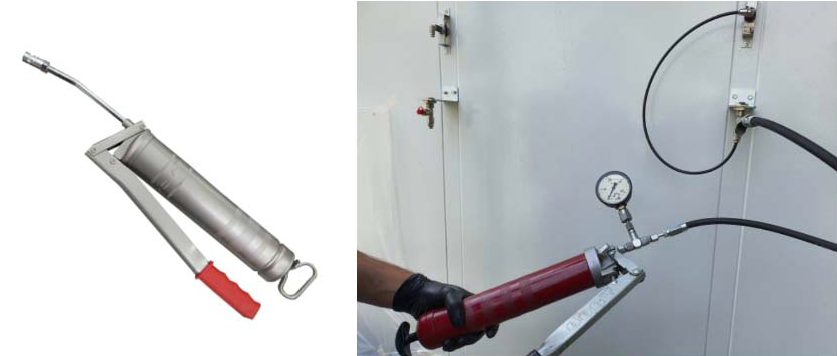

5. 다음의 윤활기 기기의 명칭은?

정답 : 그리스 건







6. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

정답 : 두 측정 위치의 상대 위상을 측정하기 위해





7. 다음 동영상은 무엇을 찾는 것인가?

정답 : 노드점을 피하기 위함







8. 다음 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동 특성을 무엇이라 하는가?

정답 : 맥놀이





9. 다음 기어 박스에서 입력측은 상단 기어 회전 주파수가 1,770rpm이다. 각 기어의 잇수가 아래와 같을 때 기어 맞물림 주파수를 계산하시오.



A : 상단 기어 잇수 = 256개

B : 중간 기어 잇수 = 157개

C : 하단 기어 잇수 = 94개

※ 기어 맞물림 주파수 = 기어 잇수 x 기어 회전 주파수 = 256 x 1,770 / 60 = 7,552Hz





10. 다음에서 화살표가 지시하는 부품의 명칭은?

정답 : 분배 밸브(혹은 분배기)

---





2017년 11월11일 11시 동영상 필답: 문제



1. 화살표가 지시하는 기계요소의 명칭 및 용도를 쓰시오.

가. 명칭 :



나. 용도 :









2. 다음과 같이 작업을 할 때 베어링에 발생될 수 있는 현상 2가지와 올바른 작업 방법을 쓰시오.





① 현상 :

② 올바른 방법 :









3. 다음 부품 A, B의 명칭을 쓰시오









4. 다음 게이지의 명칭과 측정값을 쓰시오.

① 명칭 :

② 측정값 :









5. 다음의 윤활기 기기의 명칭은?

정답 :







6. 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.

정답 :



7. 다음 동영상은 무엇을 찾는 것인가?

정답 :





8. 다음 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동 특성을 무엇이라 하는가?



정답 :







9. 다음 기어 박스에서 입력측은 상단 기어 회전 주파수가 1,770rpm이다. 각 기어의 잇수가 아래와 같을 때 기어 맞물림 주파수를 계산하시오.



A : 상단 기어 잇수 = 256개

B : 중간 기어 잇수 = 157개

C : 하단 기어 잇수 = 94개







10. 다음에서 화살표가 지시하는 부품의 명칭은?

정답 :
